卡车BPW车桥连接固定支架结构设计

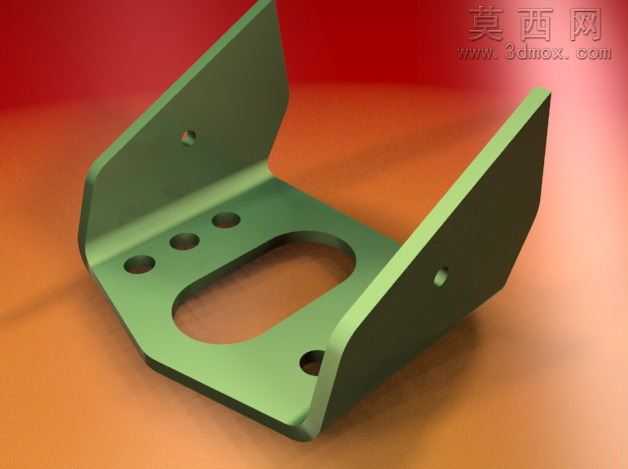

本作品为卡车BPW车桥配套的连接固定支架三维建模成果，建模阶段采用参数化设计逻辑，先基于车桥安装的空间尺寸、装配公差要求绘制二维草绘轮廓，精准定位底板上的四个圆形安装孔、中部腰型避让孔以及两侧立板上的定位孔位，确保各孔位的中心距、孔径尺寸完全匹配实车装配的螺栓规格与安装间隙要求。建模过程中对钣金折弯处做了圆角过渡处理，避免应力集中问题，同时还原了板材冲压成型后的壁厚均匀性特征，整体结构采用两侧向上折弯的U型支撑构型，底板作为主承载面贴合车桥安装基面，两侧立板用于连接悬挂或制动组件，中部腰型孔既可以减轻支架自身重量，也能为管线穿过提供避让空间，兼顾结构强度与轻量化需求。材质渲染阶段选用军绿色哑光金属漆材质，模拟实际产品的电泳防锈涂装效果，调整材质的粗糙度、金属度参数还原金属钣金的质感，场景搭建采用暖橙色渐变背景搭配柔和的侧方打光，清晰呈现支架的折弯轮廓、孔位分布与边角细节，渲染输出时开启全局光照与环境遮蔽效果，让结构的立体感与层次感更加突出。设计过程中充分考虑了车桥组件的受力特性，对支架的折弯角度、立板高度做了优化，在保证安装适配性的前提下提升整体结构的抗扭、抗冲击性能，所有特征均按照实际加工工艺逻辑创建，可直接导出用于后续的工程图生成、有限元受力分析以及数控加工编程，能够为卡车车桥系统的装配设计提供精准的三维数字模型支撑。
