多缸内燃机曲轴传动结构设计

项目分类:通用机械零部件 发布时间:2024-10-16 ID:784048
  • 多缸内燃机曲轴传动结构设计

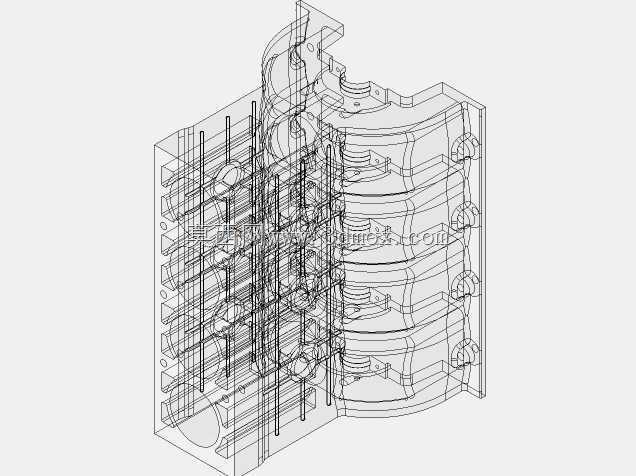

  • 多缸内燃机曲轴传动结构设计

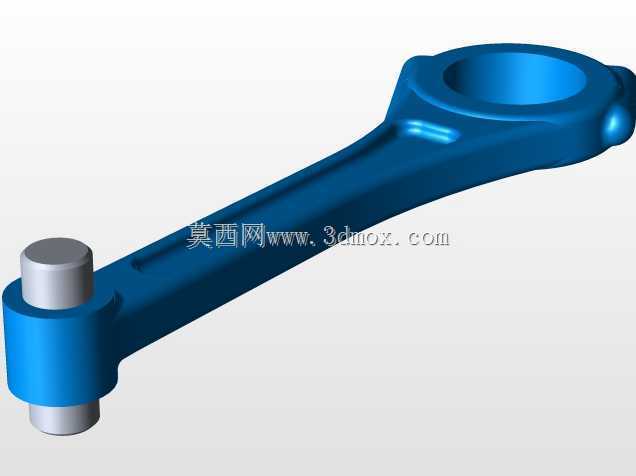

  • 多缸内燃机曲轴传动结构设计

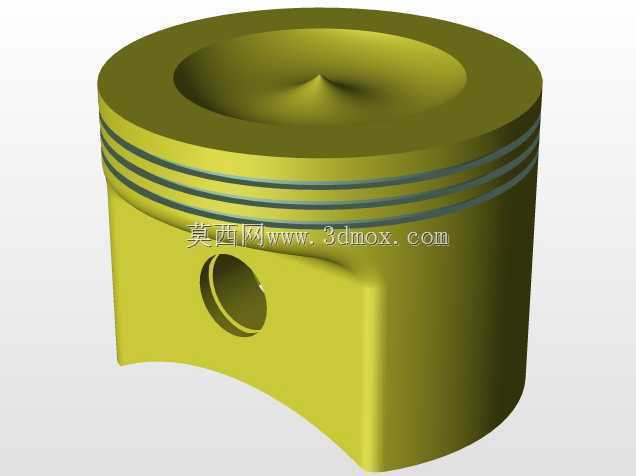

  • 多缸内燃机曲轴传动结构设计

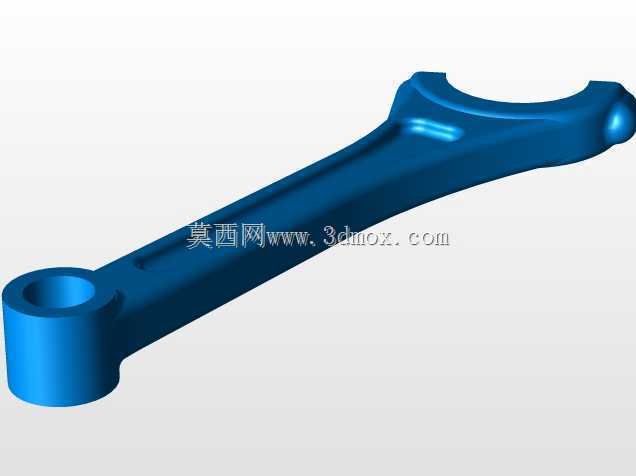

  • 多缸内燃机曲轴传动结构设计
  • 多缸内燃机曲轴传动结构设计
  • 多缸内燃机曲轴传动结构设计
  • 多缸内燃机曲轴传动结构设计
  • 多缸内燃机曲轴传动结构设计

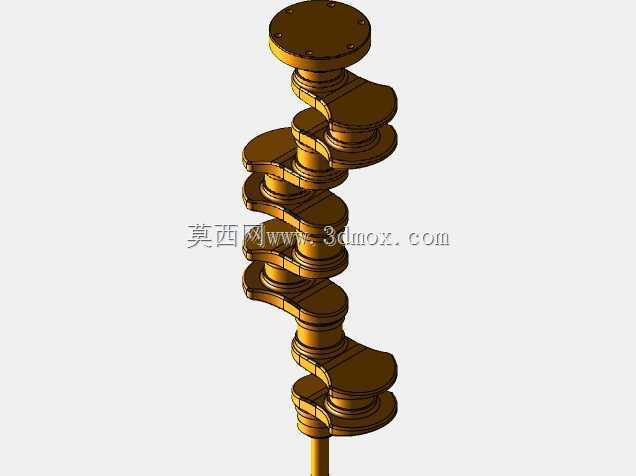

  曲轴作为内燃机动力输出的核心承载部件,在整机运转过程中承担着将活塞往复直线运动转化为旋转扭矩的关键作用,广泛配套于商用车、乘用车、工程机械发电机组等各类动力设备中,本次建模的曲轴采用多曲拐错位排布的结构形式,曲拐按照发动机做功顺序沿轴向依次错开设定相位角,保障各气缸做功冲程交替均匀输出,降低整机运转的振动冲击与载荷波动。

  从实际装机工况来看,曲轴工作时长期承受交变弯曲载荷与扭转载荷的复合作用,连杆轴颈部位随活塞连杆组件高速往复运动持续承受周期性冲击,主轴颈则支撑在缸体主轴承座内完成高速旋转,因此结构设计阶段首先要保障各轴颈的同轴度公差,主轴颈与连杆轴颈的表面粗糙度需满足轴瓦配合的摩擦要求,轴颈过渡位置全部采用圆角滚压强化结构,规避应力集中导致的疲劳断裂风险。

  建模过程中先完成主轴颈的轴向基准排布,按照整机缸心距确定各档主轴颈的轴向间距,再依据气缸排布形式与点火顺序逐个绘制连杆轴颈、曲柄臂结构,曲柄臂采用椭圆形优化截面,在平衡回转惯性力的前提下尽可能降低自身重量,曲拐两端配置整体式平衡重,抵消活塞连杆组件往复运动产生的一阶、二阶惯性力,减少主轴承座的承载负荷。曲轴轴向两端分别预留前端驱动轮安装轴段与后端飞轮连接法兰,前端轴段加工有键槽与油封配合位,用于安装正时齿轮、皮带轮驱动配气机构与附属附件,后端法兰设置定位止口与螺栓孔组,保障飞轮装配的同轴度,传递整机输出扭矩。

  安装边界层面,曲轴各主轴颈的直径、轴向长度需与缸体主轴承孔、轴瓦的尺寸完全匹配,轴向窜动量通过止推片进行限定,连杆轴颈的宽度与直径适配对应连杆大头的装配尺寸,曲拐旋转的径向包络空间需提前在缸体曲轴箱内完成干涉校验,避免运转过程中曲柄臂与缸体内壁、机油泵等周边零件发生碰撞。油道设计采用斜向贯通的内部润滑油路,压力机油从主油道进入主轴颈后,通过斜油孔输送到各连杆轴颈摩擦面,为轴瓦与轴颈的相对运动提供持续润滑,同时带走摩擦产生的热量。整套三维结构完整还原了曲轴的所有装配特征与工艺细节,可直接用于动力学仿真分析、铸造锻造工艺编制以及整机装配干涉校验,为内燃机动力总成的开发设计提供可靠的结构参考。
