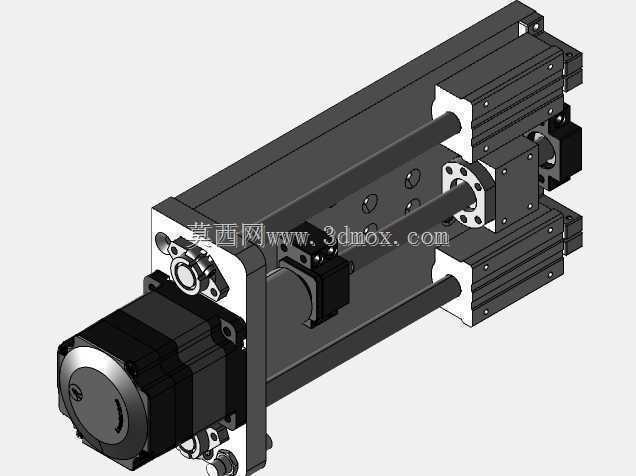

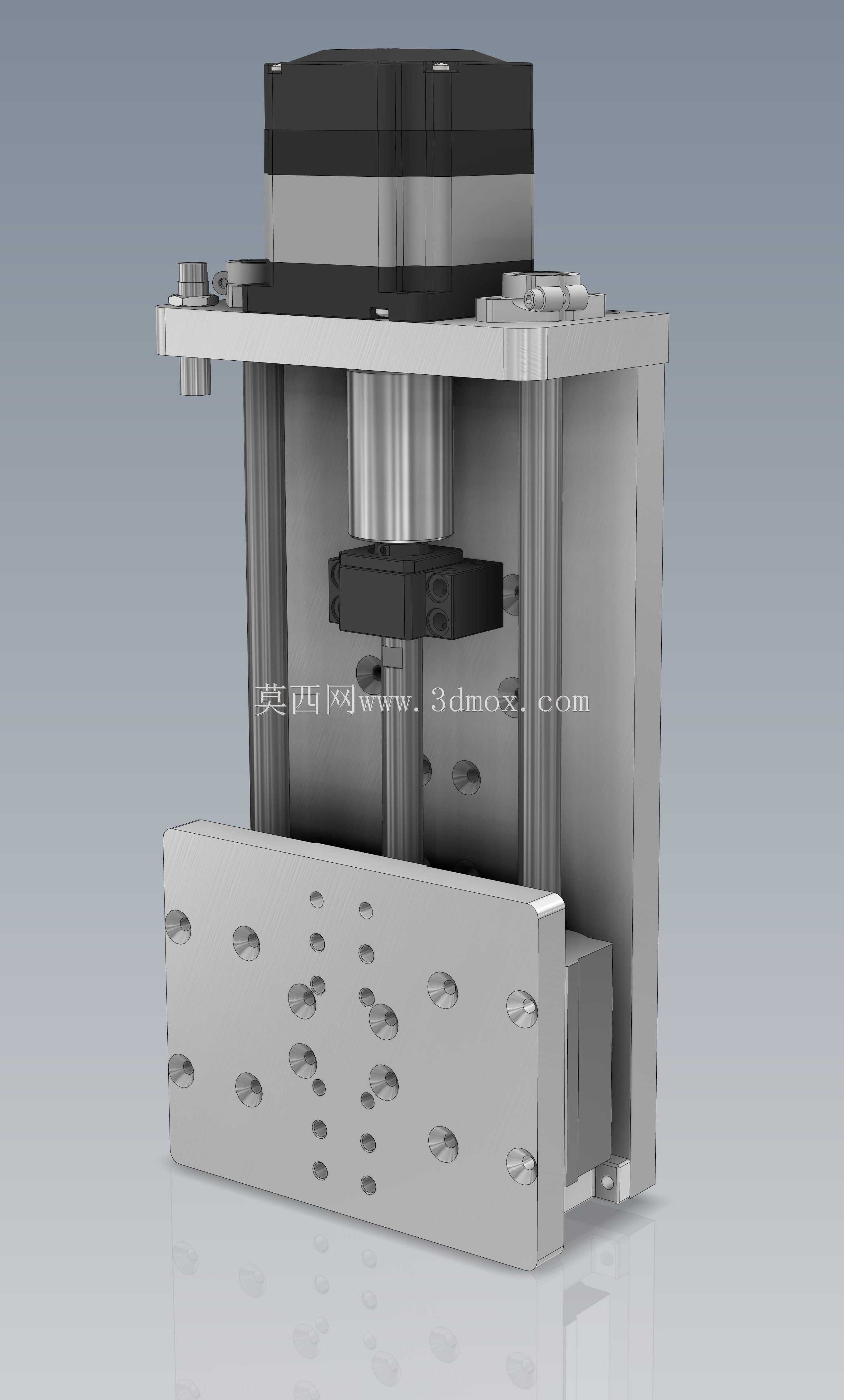

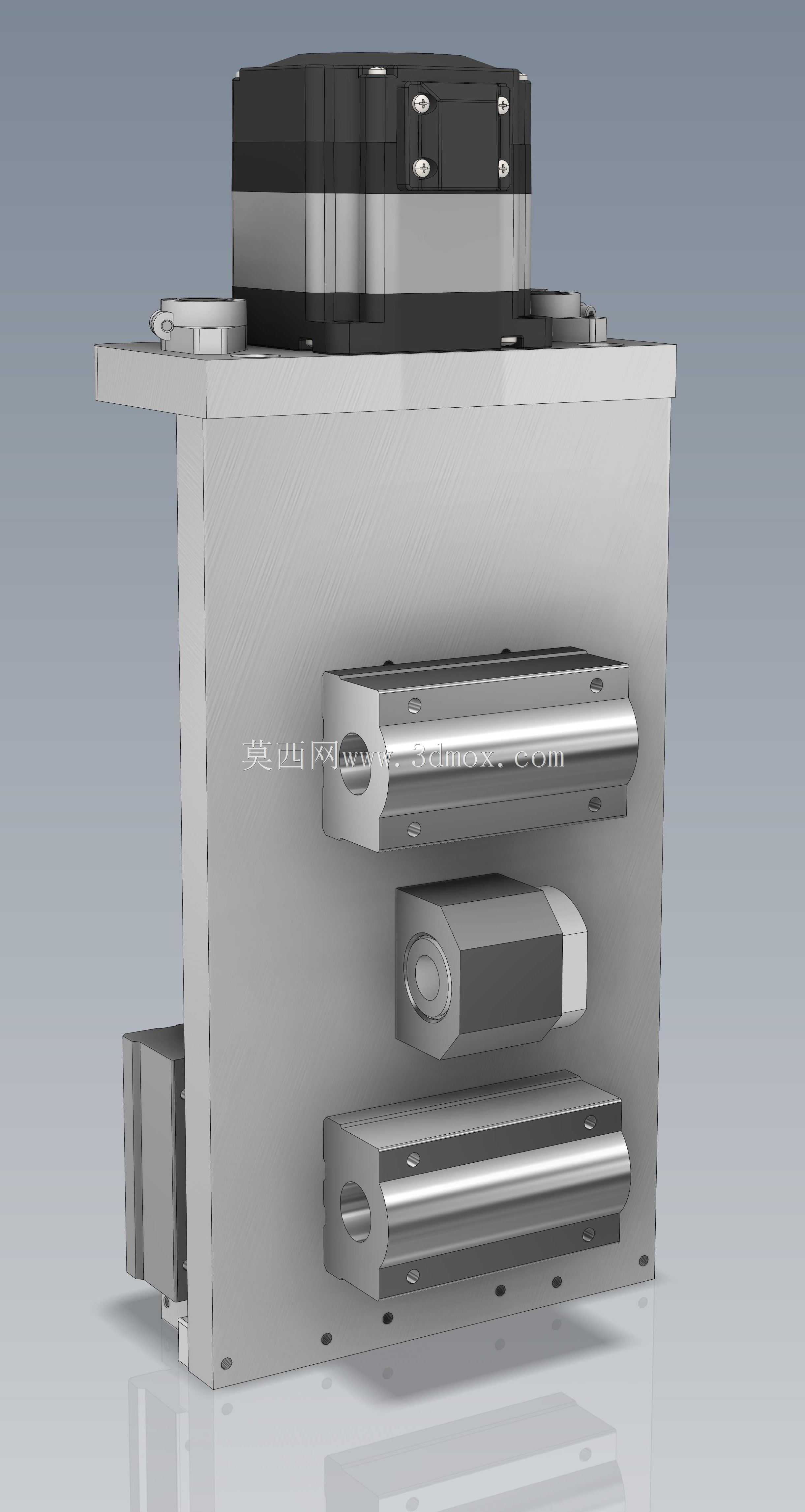

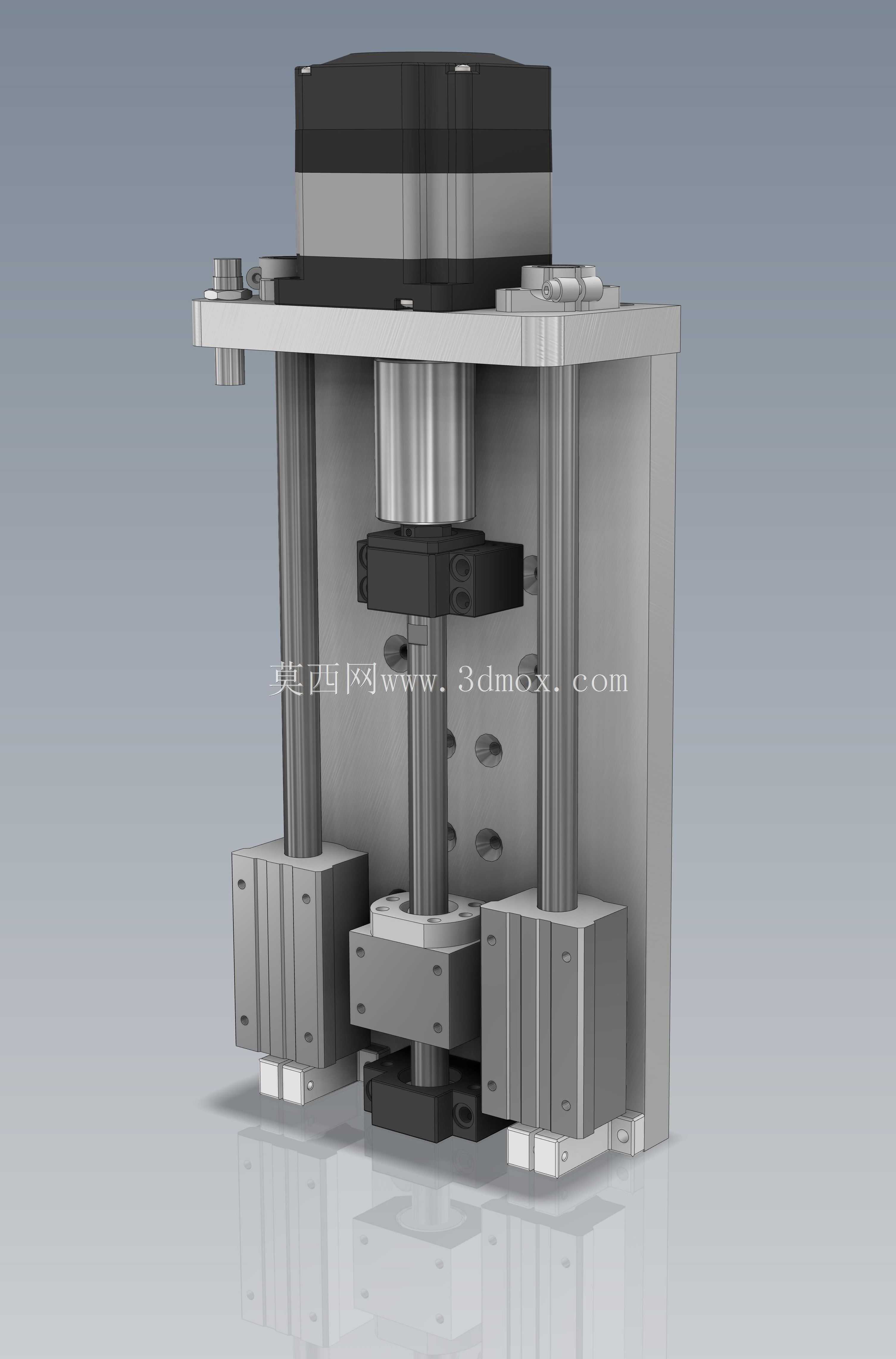

Nema35规格数控模块适配安装结构

　　在数控加工设备、自动化生产线的进给与定位单元搭建中，这类适配Nema35规格的数控模块是核心传动衔接部件，日常选型时经常会碰到安装接口不匹配、传动同心度偏差导致的运行抖动问题，这款结构在设计阶段就充分考虑了现场安装的容错空间与长期运行的稳定性。从实际应用场景来看，这类模块常被用在中小型数控铣床的Z轴进给传动、自动化点胶设备的多轴位移平台、包装生产线的定长送料机构上，不同场景下对模块的负载耐受、安装定位精度要求有明显差异，设计时特意将安装基准面做了0.02mm的平面度公差控制，避免安装面翘曲导致的传动卡滞。

　　从功能特性上看，该模块的核心作用是实现步进电机与直线传动单元的刚性衔接，同时预留了传感器安装位，可直接搭配原点开关、限位开关完成位置信号采集，不需要额外设计转接支架。模块本体的受力结构做了加强筋布局，在承受15N·m的额定输出扭矩时，本体形变控制在0.01mm以内，不会因为长期交变载荷出现连接松动。设计过程中没有采用一体化铸造成型的方案，而是选择了分体式机加工结构，一方面是方便后期维护时更换磨损的传动衔接件，另一方面也能根据不同客户的安装需求，灵活调整侧装、正装的固定孔位，不需要重新开模制作本体。

　　外形尺寸与安装边界是这类部件选型时最受关注的点，该模块严格遵循Nema35安装尺寸规范，电机安装孔位的中心距为86mm，适配法兰边长86mm的标准步进电机，输出端的轴孔直径做了14mm的标准规格，同时预留了3mm的键槽，可直接匹配同规格的同步轮、联轴器，不需要二次加工轴孔。模块整体的外轮廓尺寸控制在120mm90mm55mm，安装时在设备机架上预留130mm*100mm的安装空间即可，不会占用过多的设备内部布局空间，固定孔采用M6的内螺纹孔，孔位深度12mm，可直接用内六角螺栓完成固定，不需要额外加装螺母，在狭窄的设备腔体内也能完成安装操作。

　　在实际装配调试环节，该模块的定位止口做了H7级的公差配合，和电机法兰、传动单元的止口配合间隙控制在0.01mm以内，装配时不需要反复打表调整同心度，只要将止口对准推入即可保证传动同轴度，能大幅缩短现场装配的调试时间。模块表面做了硬质阳极氧化处理，在车间多切削液、多粉尘的环境下也不会出现锈蚀问题，日常维护只需要定期在衔接轴承位置补充润滑脂即可，不需要频繁拆解保养。针对数控设备运行时的振动问题，模块和机架接触的安装面预留了0.5mm的减震垫安装槽，可搭配橡胶减震垫降低电机运行时的振动传递，避免振动传导到设备机架上影响加工精度。

　　很多工程师在选型这类模块时容易忽略出线口的位置设计，该模块将电机接线、传感器接线的走线槽集成在本体侧面，走线方向和模块安装面平行，不会出现线缆弯折半径过小导致的线芯断裂问题，同时走线槽做了圆角处理，不会划伤线缆外皮。在多轴联动的数控设备上，同规格的该模块可以通用在X、Y、Z三个进给轴上，备件储备时不需要单独区分不同轴的模块型号，能降低车间的备件库存压力。模块的传动衔接部分采用了免键轴衬的可选配置，对于需要频繁调整传动位置的场景，不需要做轴上键槽加工，通过胀紧方式即可完成扭矩传递，调整位置时只需要松开胀紧螺丝就能滑动调整，适配小批量多品种的柔性生产设备改造需求。
