这类曲线驱动的双螺旋仿生结构,最早的应用场景可追溯到仿生机械演示教具、柔性传动演示装置的开发环节,不少高校机械原理课堂的传动演示单元,会采用这类结构直观展示空间曲线约束下的构件运动规律,区别于常规的直齿、带传动类演示件,双螺旋的空间形态能让观察者快速理解空间曲线轨迹对构件运动路径的约束逻辑。从实际用途来看,该结构并非单纯的造型展示件,在部分微型柔性输送装置、微创医疗介入器械的传动段设计中,这类沿固定空间曲线排布的链式螺旋结构,可实现小空间内的连续扭矩传递,同时适配弯曲的走管路径,避免刚性轴类零件无法适配非直线路径的缺陷。

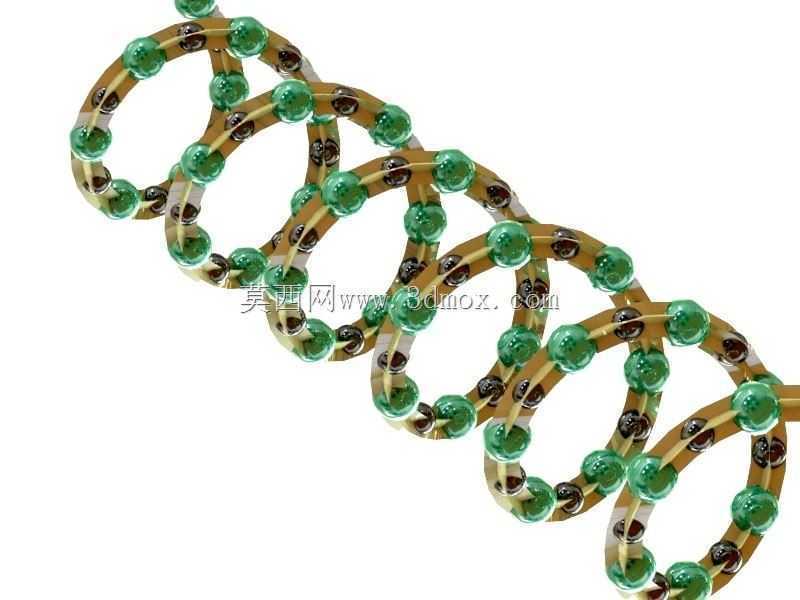

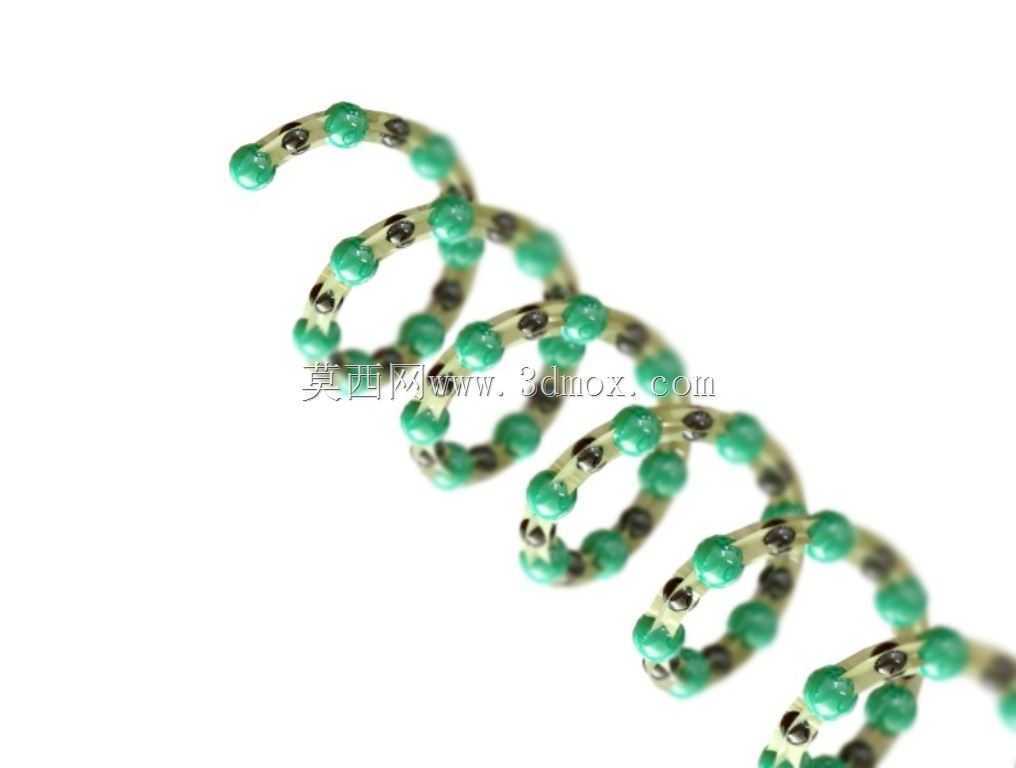

从功能特性上分析,该结构采用分段式球铰连接单元,每个单元的绿色端帽为限位接触件,相邻单元之间通过内嵌的铰接轴实现小角度相对转动,所有单元串联后可沿预设的双螺旋空间曲线形成连续的支撑与传动结构,当驱动端施加周向旋转力时,整段结构可沿螺旋曲线轨迹完成连续蠕动或旋转动作,不会出现常规柔性链在弯曲段卡滞的问题。结构的每个连接单元都做了等直径设计,相邻单元的转动间隙控制在0.2mm以内,既保证了弯曲时的自由度,又避免了间隙过大导致的传动回程误差,在需要精准传递小扭矩的曲线传动场景中,这种间隙控制精度可满足多数演示类、轻载传动类场景的使用要求。
设计思路上,该结构优先采用空间曲线驱动的阵列方式完成建模,首先绘制符合双螺旋曲率的空间引导线,引导线的螺距、螺旋半径全程保持一致,避免出现曲率突变导致后续阵列单元出现干涉;之后构建单个连接单元的实体模型,单元的铰接孔与铰接轴采用间隙配合公差,单元两端的接触球面做同心约束,保证相邻单元转动时接触面始终为球面贴合,减少转动过程中的磨损;完成单个单元建模后,沿空间引导线做曲线驱动阵列,阵列过程中实时检查相邻单元的转动角度范围,确保每个单元在螺旋弯曲段的相对转角不超过铰接结构的最大允许转角,避免出现装配死点。建模过程中特意将所有单元的限位端帽做了可视化区分,方便装配时快速识别单元安装方向,减少装配出错概率。
从外形尺寸与安装边界来看,整段螺旋结构的整体外接圆直径为单螺旋半径的2倍加上单元直径,螺旋段的总长度可根据实际使用场景通过增减串联单元的数量进行调整,单节单元的轴向长度固定,适配不同长度的安装路径需求。安装时,结构的两端需要配置同轴的定位支撑座,支撑座的内孔与结构端部的连接轴采用间隙配合,保证结构旋转时不会出现径向窜动;安装路径的最小弯曲半径不能小于螺旋结构本身的最小允许弯曲半径,否则会导致单元之间出现硬接触,增大传动阻力甚至卡滞。在固定安装场景中,结构外围可加装透明防护套管,既不影响双螺旋形态的展示效果,又能避免外部杂物进入单元铰接缝隙,影响结构的正常转动。这类结构在做轻量化改进时,可将内部铰接轴替换为高强度工程塑料材质,在满足轻载传动强度要求的前提下,降低整体结构重量,适配微型演示装置、小型仿生机械的载荷限制要求。
