重载车辆转向传动用转向轴结构设计

　　在商用车、非道路重载工程车辆的转向系统布局中，转向轴是连接转向操纵机构与转向器的核心传力构件，其结构可靠性直接决定转向操作的响应精度与行驶安全冗余。不同于乘用车小载荷转向轴的设计逻辑，单根额定承载2.5吨的转向轴，需要在持续交变载荷、路面冲击载荷叠加的工况下保持稳定的扭矩传递能力，同时兼顾转向操作的平顺性，避免转向卡滞、旷量过大等问题。

　　从实际装车场景来看，这类转向轴多用于总质量10-15吨级的载货车辆、轮式工程机械设备，布置在驾驶舱转向柱下方与前桥转向器之间的空间内，安装边界需要避开驾驶舱底板加强筋、制动管路、线束总成等周边构件，因此轴体的弯折角度、连接端的位置公差都需要严格匹配整车布置的硬点要求。设计过程中首先要确定轴体的载荷边界：原地转向时轮胎与地面的滑动摩擦阻力会通过转向拉杆反向传递到转向轴上，此时轴体承受的峰值扭矩可达到额定工况的2.3倍，同时车辆行驶在颠簸路面时，车轮的跳动会通过转向拉杆给转向轴带来径向的冲击载荷，这就要求轴体不仅要有足够的抗扭强度，还要具备合适的韧性，避免冲击载荷下发生脆性断裂。

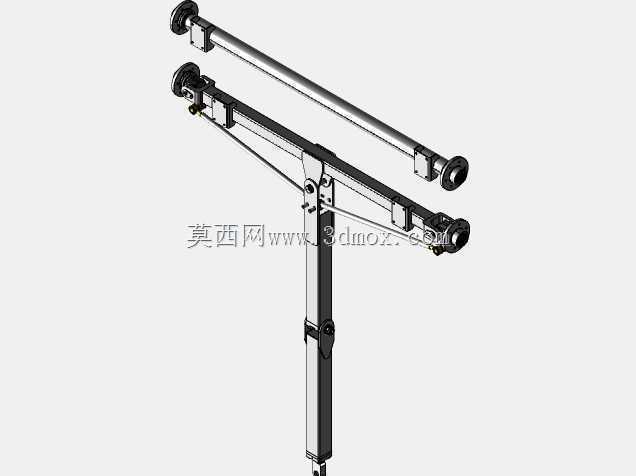

　　结构设计层面，这类重载转向轴不会采用整根实心轴的结构，而是根据布置需求分为多段轴体通过万向节连接，既可以补偿安装过程中的位置偏差，也能在车架发生轻微形变时避免转向机构卡滞。轴体的主体部分采用变截面设计，在花键连接段、万向节配合段适当加大轴径，提升应力集中区域的结构强度，中间传力段在满足扭转刚度要求的前提下适当缩小轴径，降低构件整体重量，减少转向系统的转动惯量，让驾驶员的转向操作更轻便。连接端的花键采用渐开线花键设计，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，能够承受更大的冲击载荷，同时花键的配合长度经过反复校核，既保证足够的传力接触面积，也避免过长的花键配合导致装配难度提升。

　　在安装边界的校核上，转向轴的上下连接端分别设置有防尘密封结构，避免车辆行驶过程中泥水、灰尘进入花键配合面造成异常磨损，轴体的固定支架位置需要与车身安装孔位完全匹配，支架处设置有橡胶减震衬套，能够过滤路面传递上来的细碎振动，避免转向盘出现麻手的问题。设计过程中还需要考虑转向轴的溃缩吸能特性，当车辆发生正面碰撞时，转向轴能够按照预设的结构发生轴向溃缩，减少转向柱对驾驶员的冲击伤害，这部分的溃缩力需要经过多轮仿真验证，既保证正常行驶时不会发生轴向窜动，碰撞时又能稳定吸能。

　　从实际使用的功能特性来看，这款转向轴的扭转间隙控制在0.5度以内，能够保证转向操作的响应及时性，避免转向盘空程过大影响操控手感。轴体表面经过中频淬火处理，表面硬度达到HRC55-60，硬化层深度控制在1.5-2mm，既保证表面的耐磨性能，芯部又保持足够的韧性，能够承受持续的交变载荷。万向节的十字轴采用轴承滚针结构，转动阻力小，配合润滑脂嘴可以实现定期维护，延长构件的整体使用寿命。在装配工艺上，轴体的各段连接后需要进行动平衡校验，避免车辆高速行驶时转向系统出现抖动问题，平衡精度控制在G16等级以内，满足重载车辆的行驶速度要求。

　　不同于普通标准轴类零件，转向轴作为安全件，所有的尺寸公差、形位公差都按照最高精度等级设计，连接端的位置度公差控制在0.1mm以内，轴体的直线度公差每米不超过0.2mm，确保装配后转向机构转动顺畅，没有卡滞点。在实际选型匹配时，需要根据整车的转向传动比、前桥载荷、转向器的输入接口尺寸来确定转向轴的具体参数，这款2.5吨级的转向轴能够适配循环球式转向器，匹配前桥额定载荷5吨的转向桥，满足重载车辆的转向使用需求。
