塑料卷开卷送料调节式开辊机构

　　在软包装加工、薄膜分切、标签印刷这类涉及卷状塑料基材连续送料的生产场景里，开卷环节的张力稳定性直接决定后续工位的加工精度，这套开辊机构正是针对薄型塑料卷的开卷送料需求设计的核心执行部件。从实际产线适配来看，它可以直接集成在小型立式包装机、桌面型薄膜分切机或者间歇式标签模切设备的进料端，替代传统的被动式料架，解决薄塑料卷开卷时容易出现的跑偏、张力波动导致的拉伸变形、送料步距不准等常见问题。

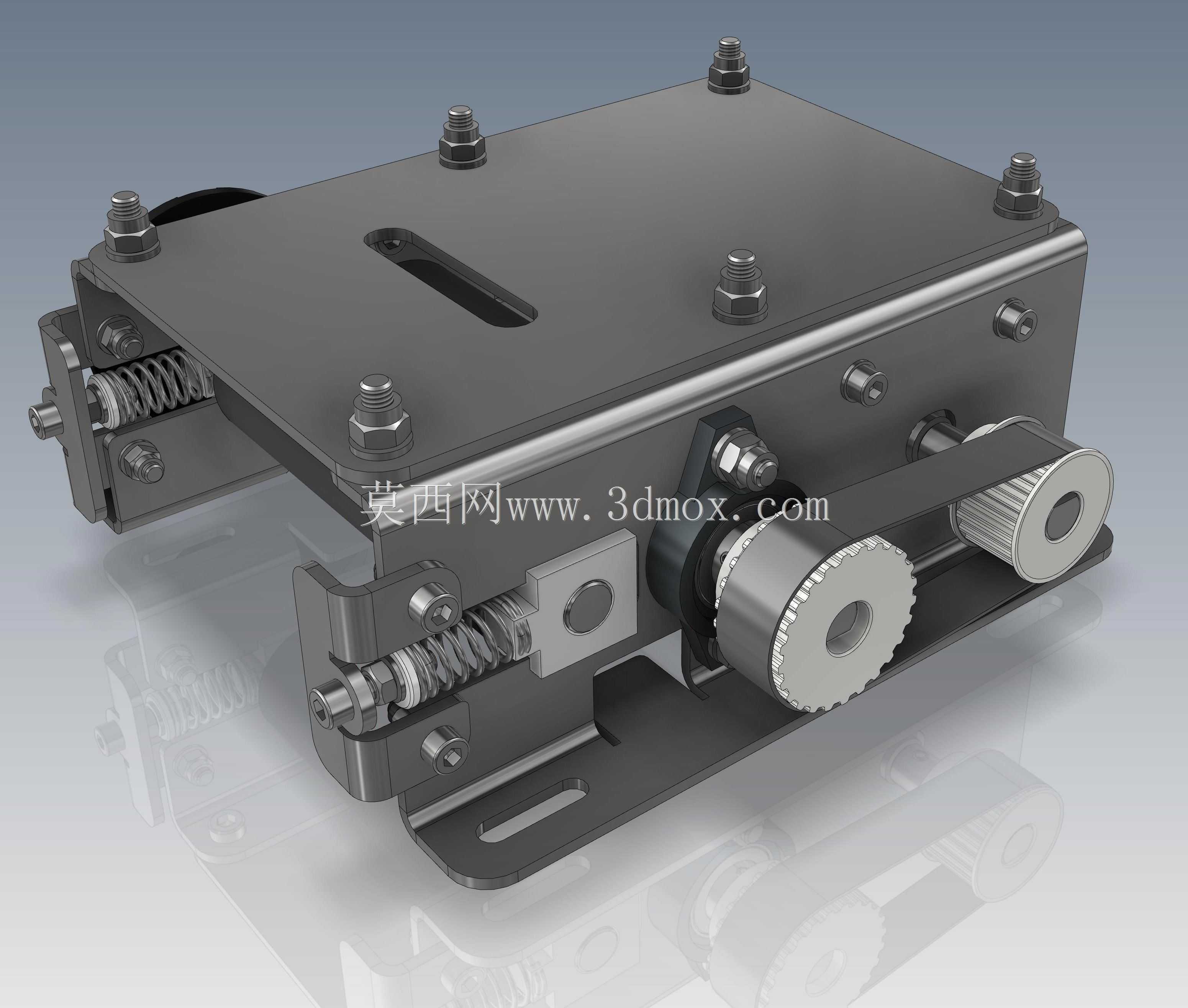

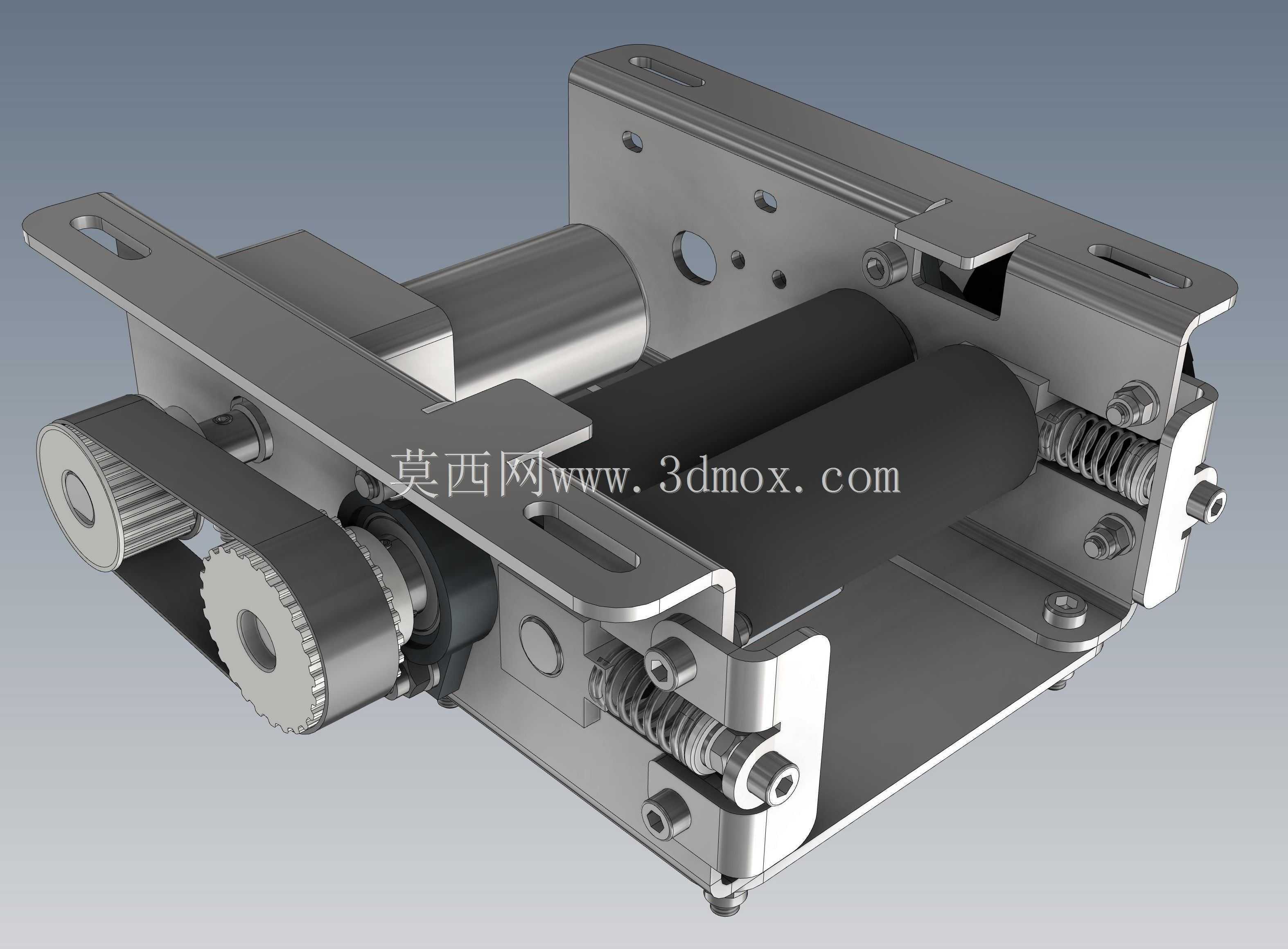

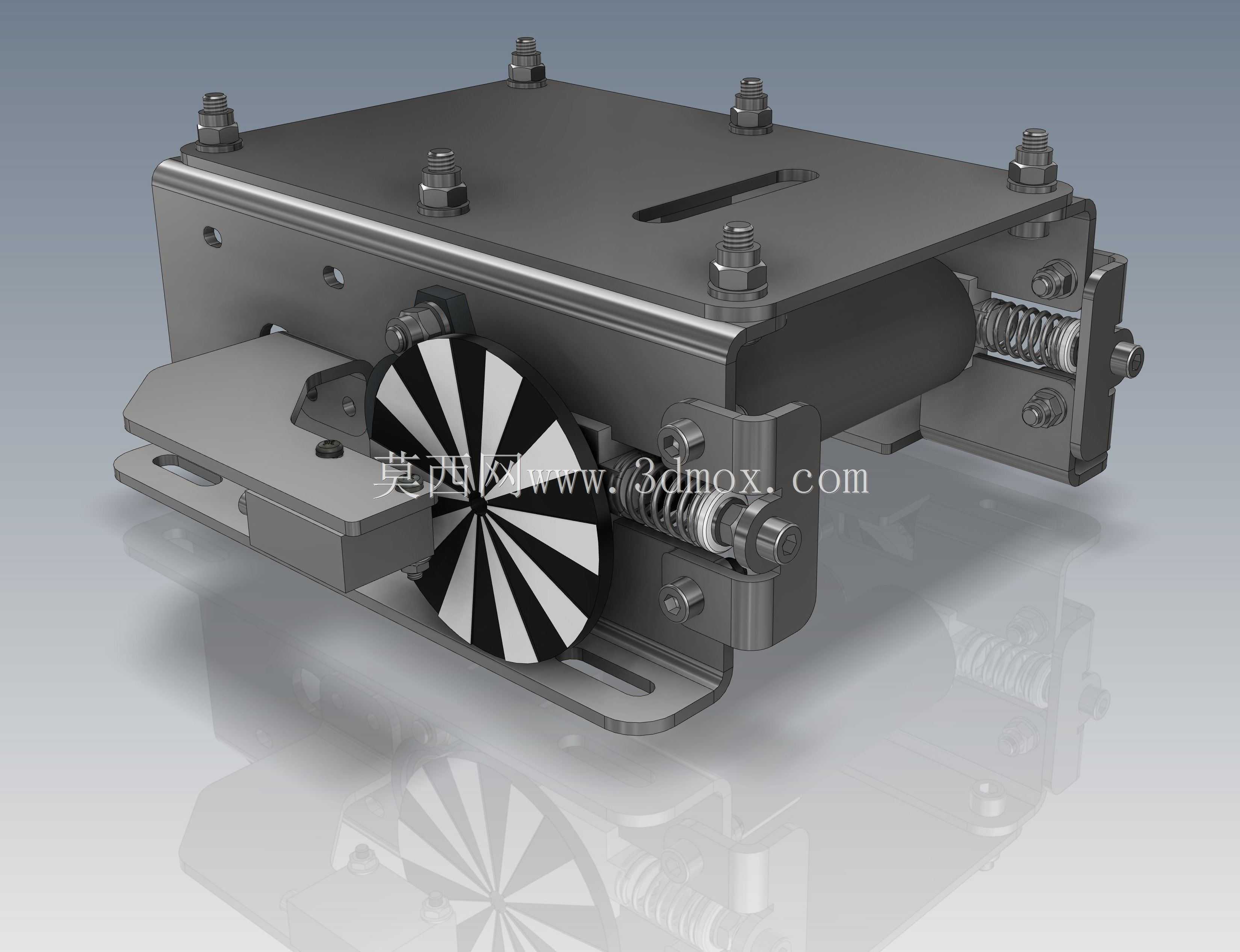

　　整套机构的功能逻辑围绕“恒张力开卷+间隙式送料”搭建，输入端的同步带轮负责对接设备的主传动输出，通过同步带将动力传递到内部的齿轮组，驱动输出辊做定速转动；侧面布置的两组压缩弹簧组件是张力调节的核心，通过调整弹簧的预压缩量，可以改变压辊与主动辊之间的贴合压力，适配不同厚度、不同硬度的塑料卷料，从0.02mm的PE薄膜到0.2mm的硬质PVC片材都能获得稳定的夹持摩擦力，避免送料过程中出现打滑。机构顶部的长条形腰型孔是压辊组件的行程调节位，当料卷直径变化或者需要穿料时，可以松开固定螺栓调整压辊的开合间隙，日常换料操作不需要额外拆卸部件，能有效缩短产线换型的辅助时间。

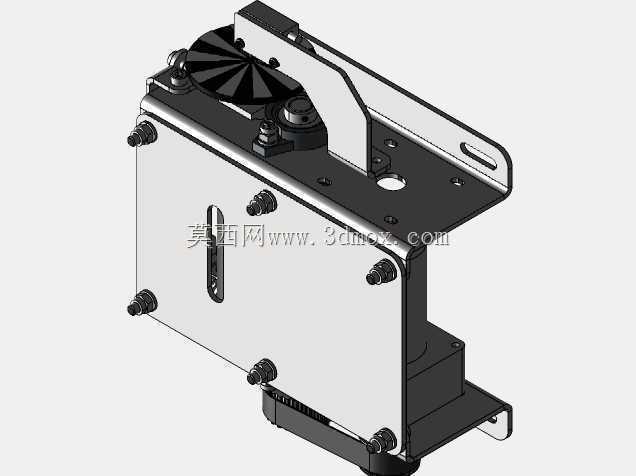

　　从结构设计的细节来看，整套机构采用一体化折弯钢板作为安装基座，底部预留的两个长条形安装腰孔可以适配不同设备的安装孔位，安装时不需要对原有设备的机架做二次加工，直接通过螺栓锁紧即可完成固定，基座的折弯边做了加厚处理，能抵消齿轮传动和弹簧张紧产生的侧向力矩，避免长时间运行后基座出现形变导致的辊系平行度偏差。所有传动齿轮都做了齿面倒角处理，啮合间隙控制在0.05mm以内，既保证传动过程无卡滞，也能减少反向间隙带来的送料步距误差；弹簧调节端的锁紧螺母采用细牙螺纹，调节精度可以达到0.1mm每圈，操作人员可以根据料带的实际张紧状态做精细化微调，避免压力过大压伤料面或者压力过小出现打滑。

　　关于安装边界的尺寸适配，整套机构的横向安装宽度控制在180mm以内，纵向总高度不超过120mm，从安装基面到输出辊中心的高度为65mm，适配市面上绝大多数小型包装、印刷设备的进料高度标准；动力输入端的同步带轮采用标准5M齿型，节径20mm，可以直接和设备主传动的同步带轮做配套，不需要额外定制传动件。机构的所有外露部件都做了发黑防锈处理，传动部位的轴承都预留了注油孔，日常维护只需要定期加注润滑脂即可，没有易损的复杂结构，连续运行的故障率远低于传统的悬臂式开卷料架。

　　在实际选型适配时，需要注意这套机构适配的料卷最大宽度为120mm，单卷料的最大承重不超过5kg，适合小宽幅、小卷径的塑料卷连续送料场景，如果是更宽幅的厚片材开卷，需要对应加大辊系直径和弹簧的刚度参数。机构的压辊表面包有一层2mm厚的丁腈橡胶，橡胶表面做了细网纹滚花处理，既可以增加和料带之间的摩擦力，也能避免硬质辊面刮伤塑料料带的表面，对于印刷面的保护膜、带涂层的功能薄膜这类对表面质量要求高的料带也能友好适配。整套结构没有采用复杂的气动或者电控张力检测元件，纯机械结构的设计让它的成本更低，对使用环境的要求也不高，在没有气源的小型加工设备上也能直接安装使用，稳定性远高于需要外接传感器的电控张力系统，不会因为车间粉尘、温湿度变化出现检测失灵的问题。
