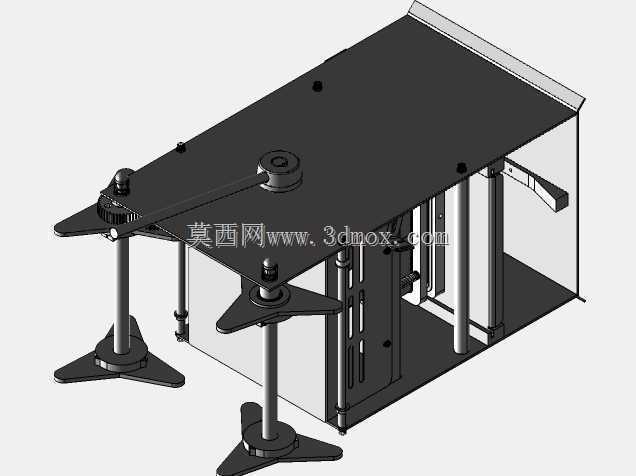

食品加工用真空封装作业设备结构

　　在休闲食品、生鲜预制菜、农副加工品的生产末端环节，真空封装是决定产品货架期、储运稳定性的核心工序，这套真空作业设备的三维结构，完全围绕食品生产车间的连续化作业需求搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于作业效率、清洁维护便利性与操作安全性。从实际产线适配的角度看，这类设备常布置在内包车间的称重工序之后、杀菌或装箱工序之前，需要匹配前端输送带的来料高度，也需要对接后端的金属检测、重量复检工位，因此建模时特意将设备的进出料口高度控制在常规车间作业面的850-900mm区间，既符合一线操作员工的站立作业人机工程要求，也能直接对接标准宽度的食品级输送带，不需要额外做高度转接的辅助机架。设备的核心功能是通过腔体内的负压环境，

　　抽除食品包装内部的残留空气，再完成热封合工序，避免食品氧化变质、微生物繁殖，同时也能缩小包装体积，提升储运环节的空间利用率。设计过程中首先考虑的是食品生产的卫生要求，所有与包装材料、作业区域接触的结构面都做了圆弧过渡处理，没有直角积污的死角，腔体的密封结构采用快拆式的食品级硅胶条，不需要专用工具就能完成拆卸更换与日常清洁，符合食品车间的日常消杀规范。真空腔体的容积设计参考了常规休闲食品、生鲜分装的包装尺寸范围，单次可容纳4-6袋标准规格的预制袋，同时预留了定制腔体尺寸的扩展接口，能适配不同规格产品的封装需求。抽气回路的结构排布做了优化，将真空发生装置布置在设备的下部机架内，与上部的作业腔体做物理隔离，避免作业过程中产生的冷凝水、

　　包装碎屑进入真空元件，延长核心部件的使用寿命，同时下部机架预留了足够的散热空间与检修开口，日常维护时不需要拆解上部的作业台面就能完成滤芯更换、管路检查等操作。热封组件的安装位置做了可调式设计，能根据不同厚度的包装材料调整压合压力与热封温度的作用区间，封合面的平整度控制在0.1mm以内，避免出现封边虚封、褶皱的问题，保障封装后的密封性。设备的外形尺寸控制在长1200mm、宽750mm、高1550mm的范围内，安装时只需要预留左右各300mm的维护空间、后部200mm的管线排布空间即可，不需要对车间地面做特殊的加固处理，整机的重心落在机架底部的中心位置，即使连续高速作业也不会出现明显的振动，不会影响封合精度。

　　操作面板的布置位置在设备前部的右上方，符合多数操作人员的右手操作习惯，面板的倾斜角度做了15度的仰角设计，操作人员站立时不需要刻意弯腰或抬手就能完成参数调整与作业启停操作。设备的机架主体采用304不锈钢方管焊接成型，外部的护板同样采用食品级不锈钢板材，所有的连接螺丝都做了沉头处理，外表面没有突出的尖锐结构，避免作业过程中剐蹭操作人员或勾挂包装材料。在气路设计上，抽气与放气的管路做了独立排布，放气管路加装了空气过滤组件，避免外界未经过滤的空气进入腔体污染已完成抽真空的包装，同时放气的速率做了梯度控制，避免快速放气产生的气流冲击导致包装移位。这套结构在建模时还原了所有的装配关系，包括密封件的安装槽位、热封组件的导向结构、机架的焊接连接点位，能直接用于后续的工程出图、样机试制，也能作为食品包装产线布局规划时的工位设备参考，帮助设计人员提前核对产线的空间排布、工位衔接的合理性，减少现场安装调试时的改动量。
