双工位粉料纸袋大袋两用包装筒仓结构

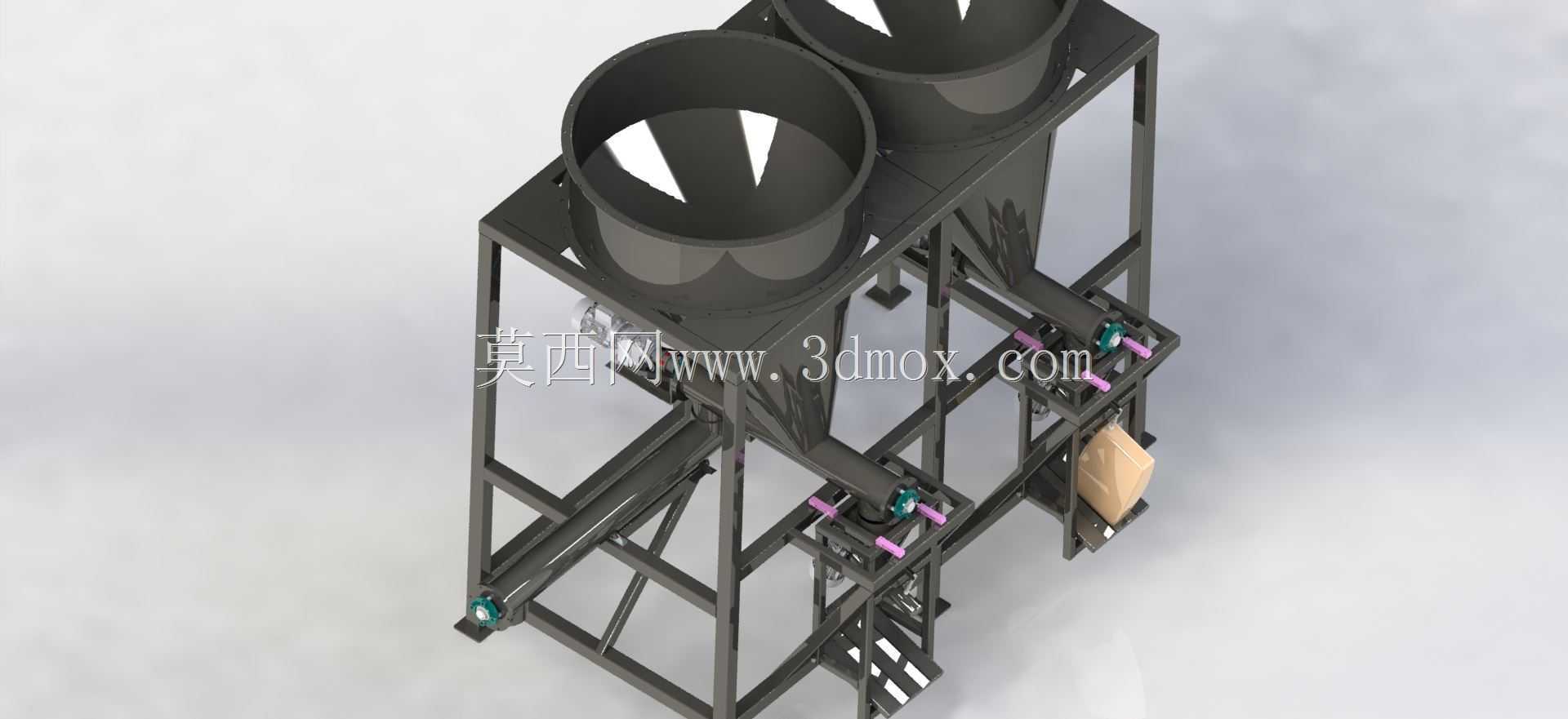

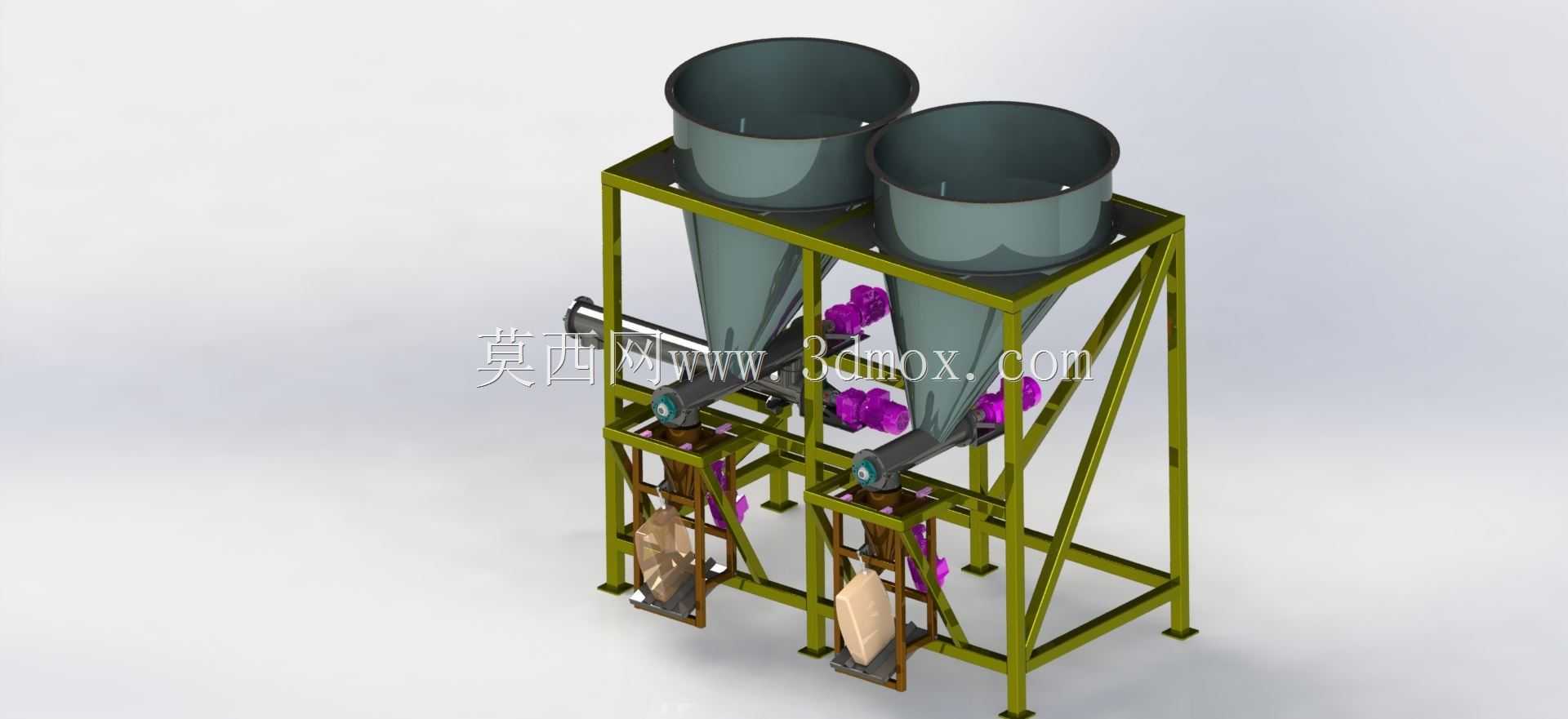

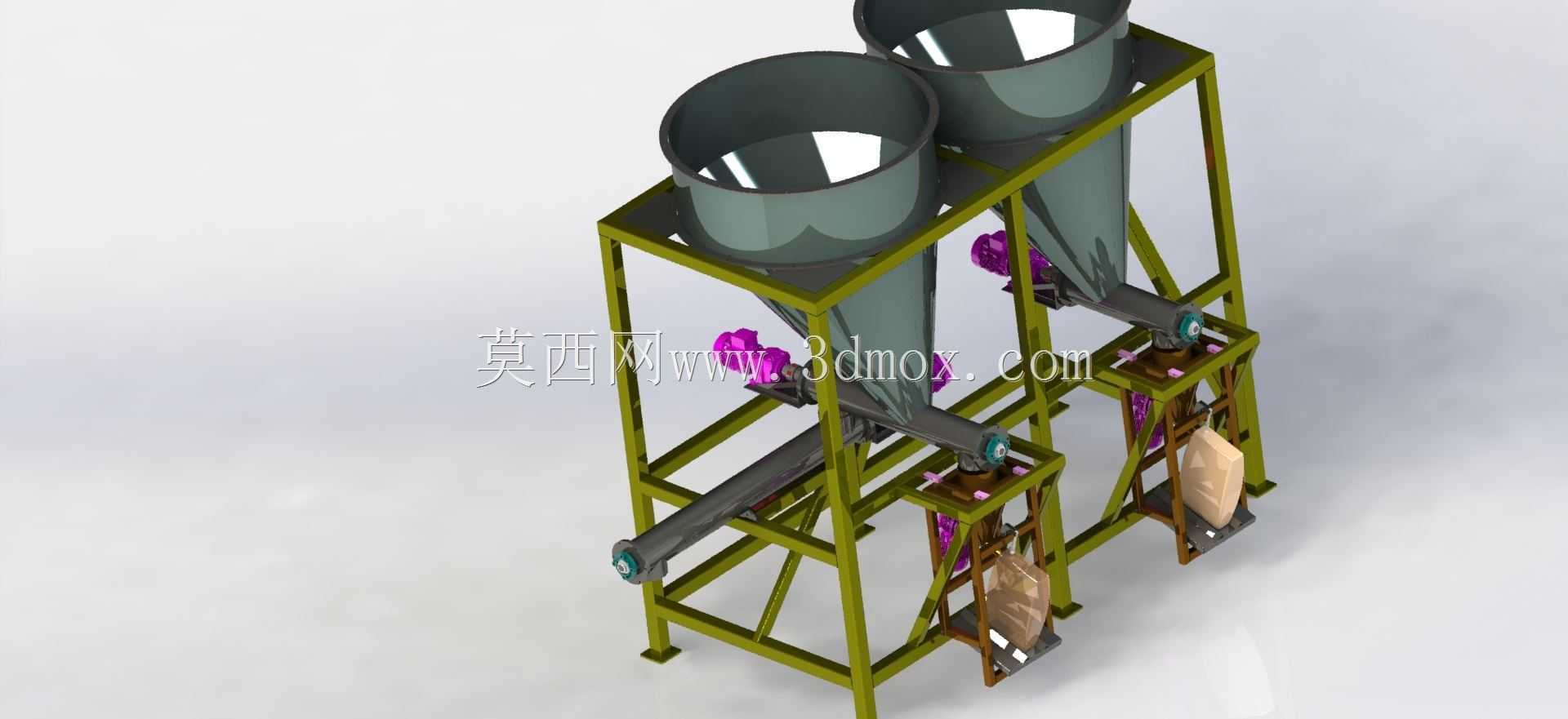

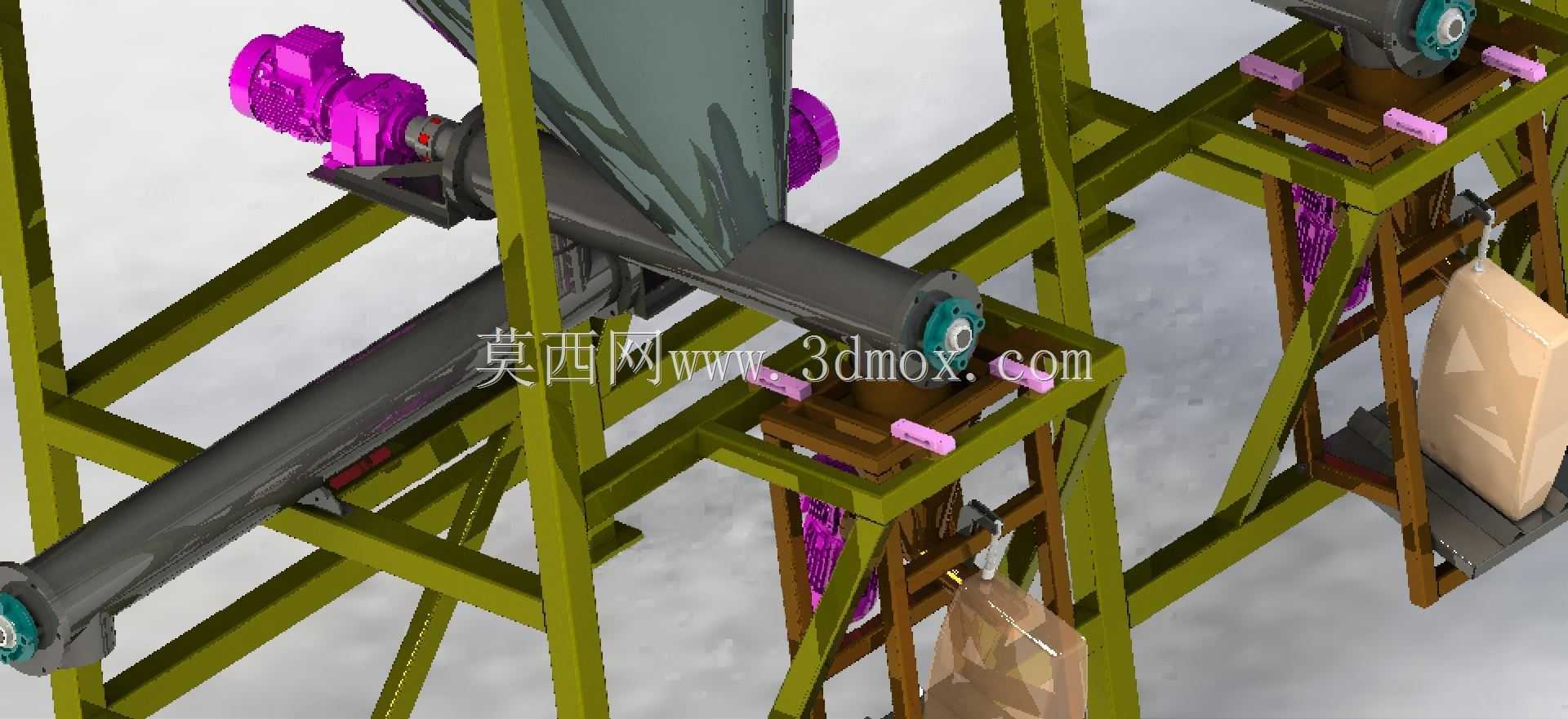

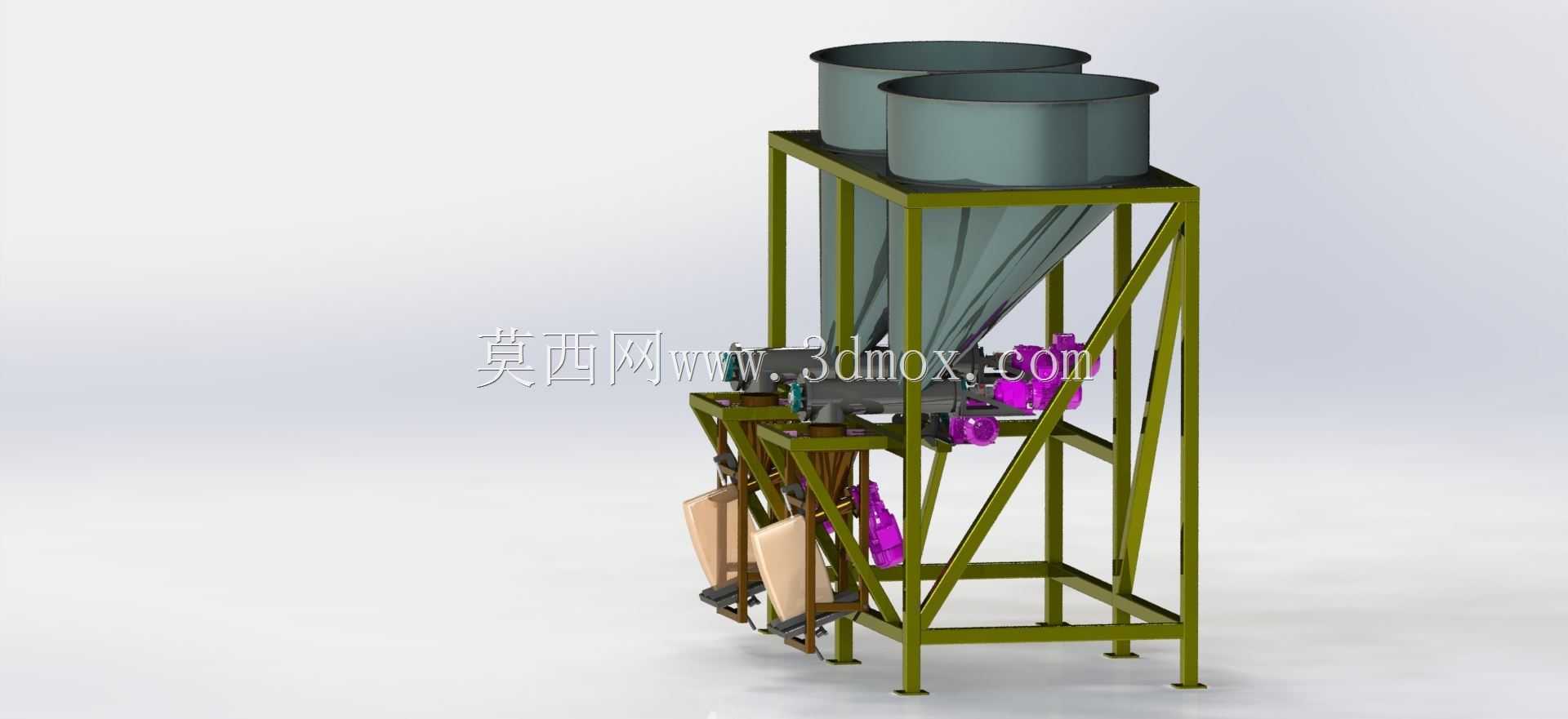

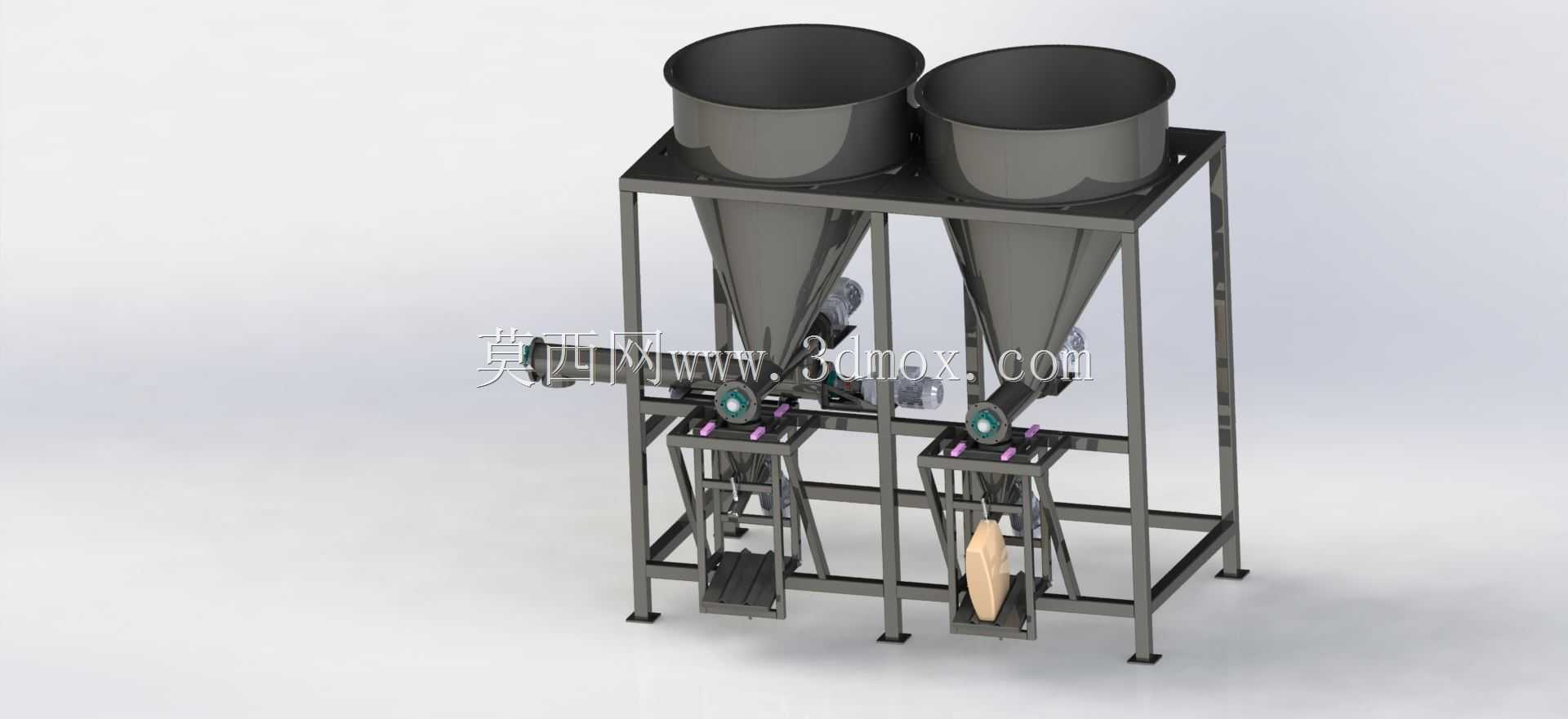

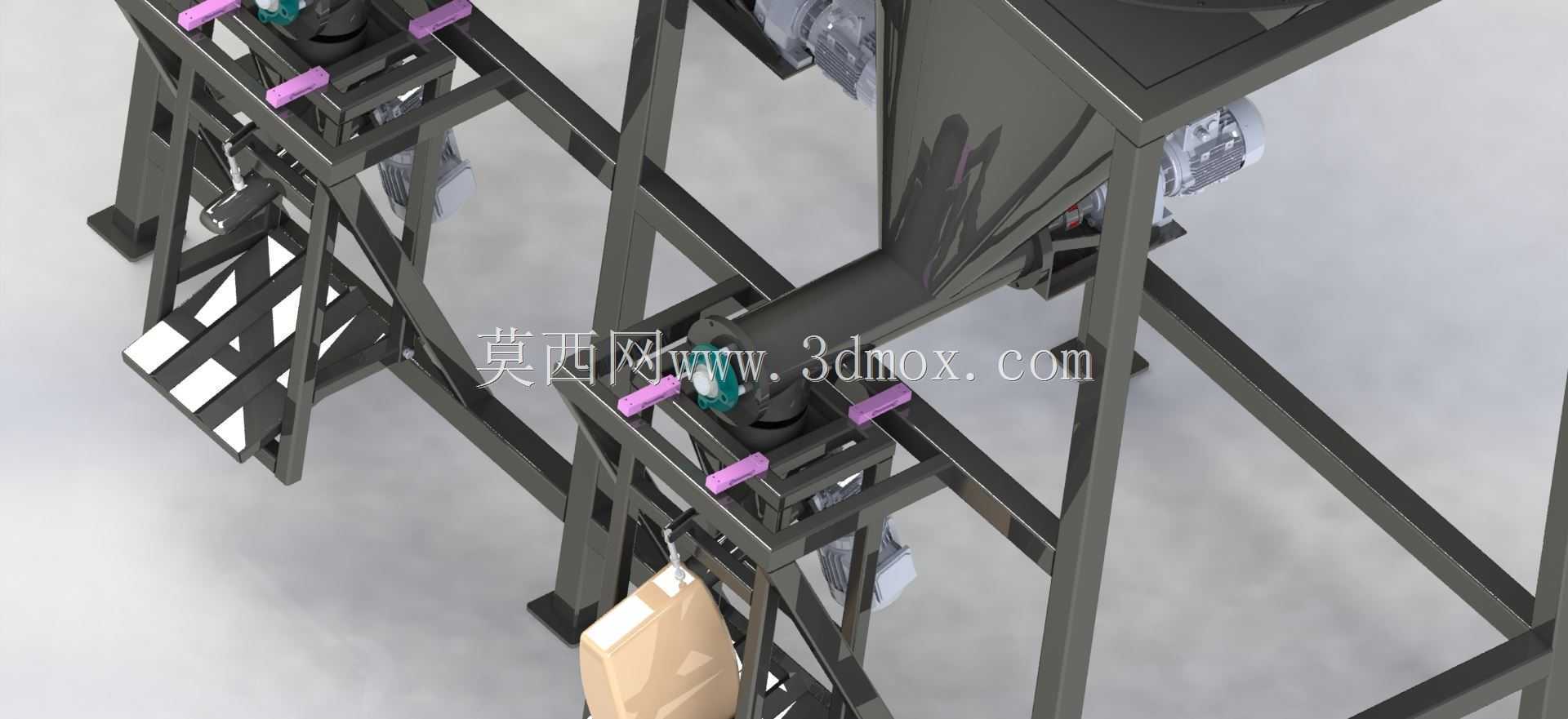

　　这套结构针对粉状物料的定量分装需求设计，可同时适配纸袋与大规格集装袋两种包装形式，常见于矿山选矿后的矿粉分装、建材行业粉料出厂包装、食品加工行业粉状原料分装等场景，解决了传统单一口径包装设备无法兼容不同规格包装容器的痛点。从整体布局来看，架体采用型钢焊接成型的框架式结构，上层布置两个锥斗形储料仓，锥角设计充分考虑粉状物料的安息角参数，避免粉料在仓内起拱架桥，保证下料顺畅，仓体顶部为敞口设计，可对接上游输送设备完成连续补料，无需频繁停机加料。每个储料仓下方对应配置一套水平布置的螺旋给料机构，螺旋叶片与筒壁的间隙控制在合理范围，既避免粉料卡滞，又能保证给料过程的均匀稳定，给料末端设置截料闸门，在称重达到设定值时快速切断料流，

　　减少落料误差。螺旋给料机构下方设置独立的称重挂装工位，工位处预留了纸袋夹持与大袋吊装的双重安装接口，切换包装形式时无需大幅改动结构，仅需调整对应挂装件即可完成适配，挂装位置与螺旋出料口的垂直距离经过反复校核，既保证落料过程中粉料不会外溢扬尘，又预留了足够的操作空间方便工人套袋、扎口作业。架体的支腿底部设置安装固定板，板上预留地脚螺栓孔，安装时需保证整体架体的水平度偏差控制在允许范围内，避免螺旋给料机构因倾斜出现给料偏载、磨损不均的问题，设备整体的占地边界在设计时充分考虑了常规车间的通道宽度，两侧预留的维护空间可满足日常检修螺旋部件、更换易损件的操作需求。在设计思路上，这套结构优先考虑了粉状物料的流动性差异，针对不同细度、

　　含水率的粉料，螺旋给料的转速可做对应调整，锥斗内壁可根据物料特性加装衬板减少粘壁，双工位的布局可实现交替作业，当一个工位完成套袋、称重、卸袋的操作循环时，另一个工位可持续进行给料包装，大幅提升整体包装效率，避免单工位设备等待套袋、卸袋的空转耗时。料仓的容积设计匹配上游输送设备的输送能力，既不会因容积过小导致频繁补料中断包装流程，也不会因容积过大造成粉料在仓内长时间积压出现结块问题，架体的横梁、斜撑布置经过受力校核，可承受满仓状态下的粉料总重量，同时抵消螺旋给料机构运行时产生的振动，避免架体出现共振影响称重精度。称重工位的挂装结构采用浮动连接设计，可减少架体振动对称重传感器的干扰，保证每袋物料的重量偏差控制在行业允许的误差范围内，

　　出料口位置设置软连接段，可抵消设备运行时的位置偏移，同时减少粉尘外溢，改善作业现场的环境。整套结构没有冗余的复杂部件，所有易损件均采用标准化选型，方便后期维护更换，各部件的安装位置预留了足够的操作空间，日常清理仓内残料、检修螺旋轴时无需大规模拆解架体，降低了后期的运维成本。
