五立方米容量自卸卡车货厢结构设计

　　日常在矿山剥离、基建土石方转运、建材散料短途配送场景里，自卸车的货厢是直接承载物料、完成卸料动作的核心部件，这套5方容量的货厢结构，完全围绕散料运输的实际工况做了针对性的结构优化。先从安装边界说起，整套货厢的底部副梁安装孔位完全匹配常规轻卡底盘的车架间距，不需要对底盘主梁做额外打孔改制，副梁与底盘纵梁的贴合面预留了橡胶缓冲垫的安装槽，能抵消非铺装路面行驶时的颠簸冲击，避免货厢与底盘硬连接带来的焊缝疲劳开裂问题。

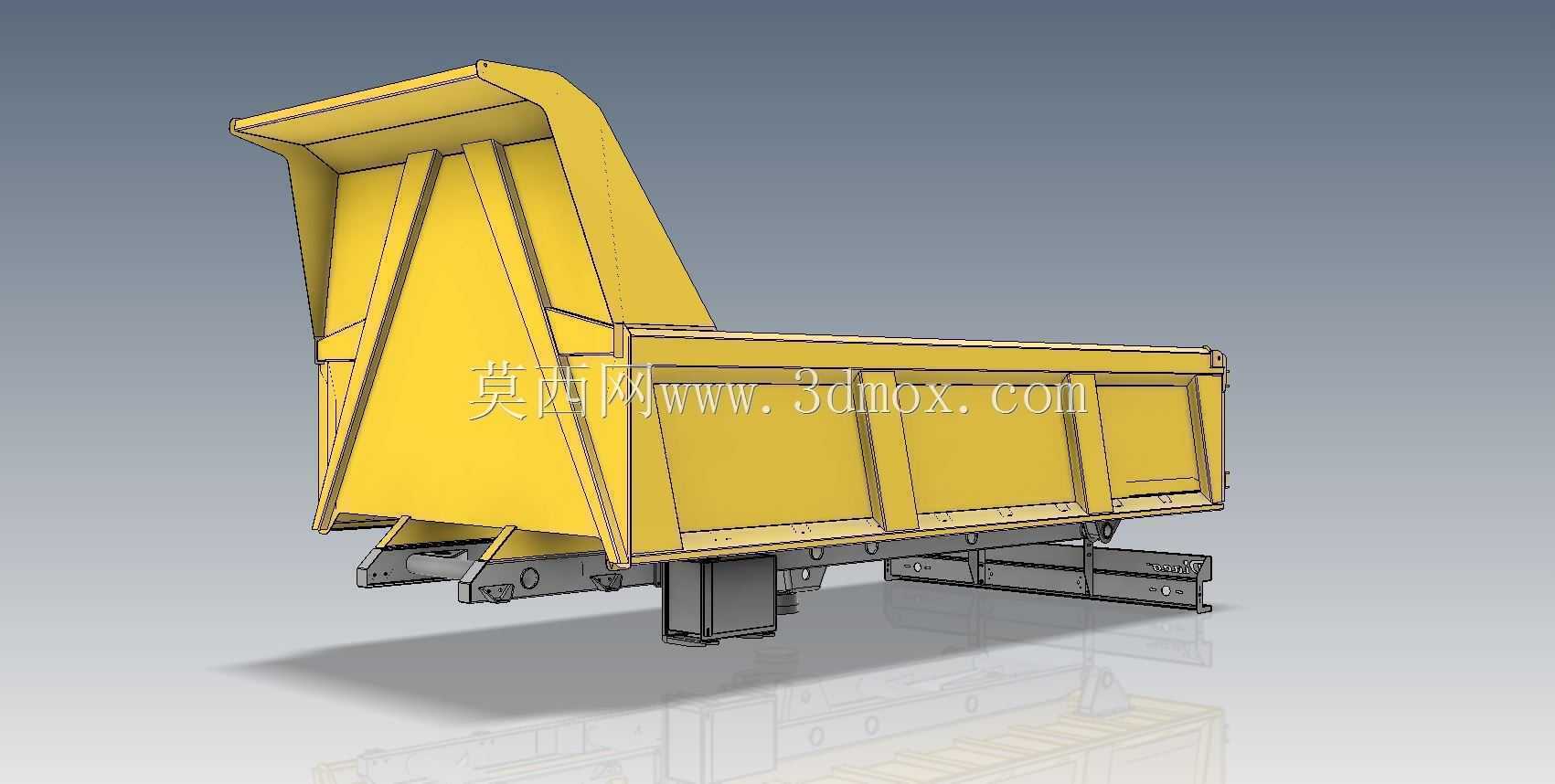

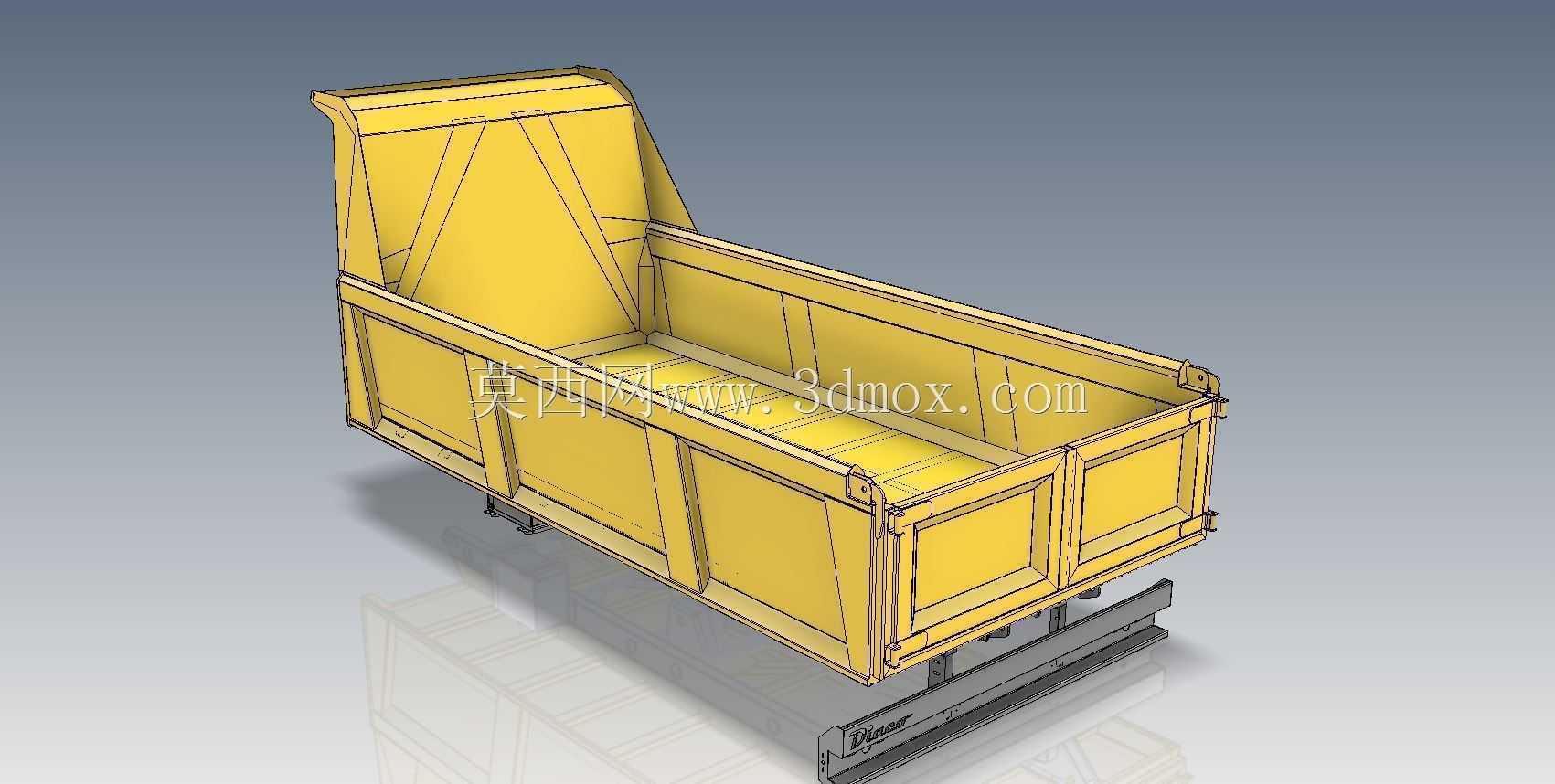

　　货厢的侧板采用了分段式加强筋布局，不是简单的整面钢板贴附加强，而是沿着物料堆积的侧压力分布路径，在侧板下半段布置了间距更密的竖向加强筋，上半段因为物料侧压力随堆积高度降低，适当放大了加强筋间距，在保证结构强度的前提下控制了整体自重，毕竟工程运输场景里，自重每降低一部分，就能对应提升额定载质量，直接关系到运营效率。前板的顶部做了向前延伸的挡料檐，这个结构很多新手设计的时候容易忽略，实际作业里车辆急加速或者爬坡的时候，散料很容易从货厢前部撒落到驾驶室顶部，挡料檐的倾斜角度刚好能把滑落的物料导回货厢内部，同时前板内侧做了斜向的加强撑，直接连接到底部副梁的主受力点，能承受装载机上料时物料冲击前板的瞬间载荷，避免前板受撞击变形外凸。

　　底板部分采用了分段焊接的耐磨钢板拼接结构，不是整板下料，因为整板在长期承受块状物料砸击、卸料时的摩擦拖拽后，很容易出现整体变形，分段拼接的底板每一段都有对应的横向梁支撑，磨损到限之后可以单独更换局部板块，降低后期维护成本。底板的尾部做了倾斜的卸料导角，举升的时候物料能顺着导角顺畅滑出，不会在尾部残留积料。尾门的锁紧结构采用了两侧联动的锁钩设计，锁钩的铰接点位置做了偏心处理，货厢举升时随着角度增大，锁钩会在重力作用下自动脱开，不需要额外的液压或者气动元件驱动，落回原位时靠货厢下压的作用力就能自动锁紧，结构简单可靠，在多尘、颠簸的工地场景里，少一套驱动机构就少一个故障点。

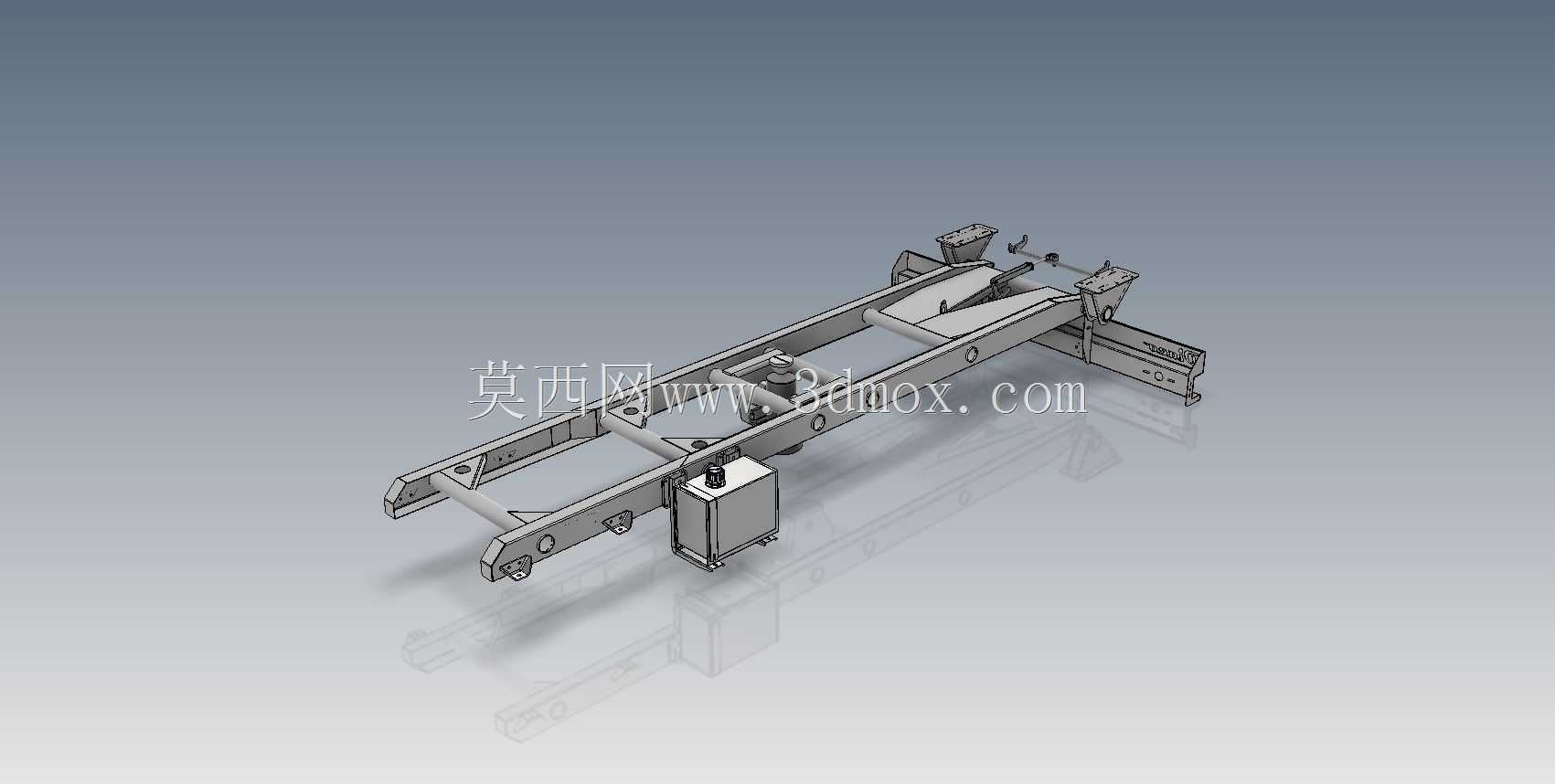

　　整套货厢的举升支座布置在副梁的中前部位置，对应5方的装载量，举升点的位置刚好匹配常规的单缸前置举升机构，举升时的受力路径直接从支座传递到副梁主梁，不会让货厢底板承受额外的弯折力矩。侧板的上沿做了向内的卷边处理，一方面提升了侧板的整体刚性，另一方面在运输粉状物料的时候，能减少车辆行驶时气流带起的物料撒漏。设计的时候还特意在货厢两侧的下部预留了挡泥板、侧防护栏的安装孔位，不需要后期改装的时候额外在货厢结构上打孔破坏整体强度，所有外露的焊缝都做了连续满焊处理，避免散料、积水进入焊缝缝隙造成锈蚀，延长结构的使用寿命。

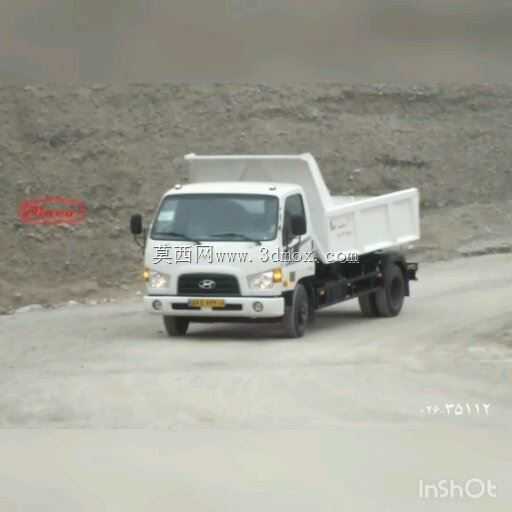

　　实际作业里，这种5方容量的货厢刚好匹配城乡基建、农村建材运输的轻卡底盘，转弯半径小，能通过狭窄的乡村道路和工地临时便道，货厢的内部棱角都做了圆弧过渡处理，不会在边角处残留物料，尤其是运输混凝土、湿沙这类粘性物料的时候，卸料残留率比直角结构的货厢低很多。副梁的尾部还设置了后翻转支座的安装位，和举升机构的安装位同轴度公差控制在合理范围，安装的时候不需要反复调整对位，能大幅降低底盘改装的装配工时。
