重型三轴自卸货运卡车结构设计

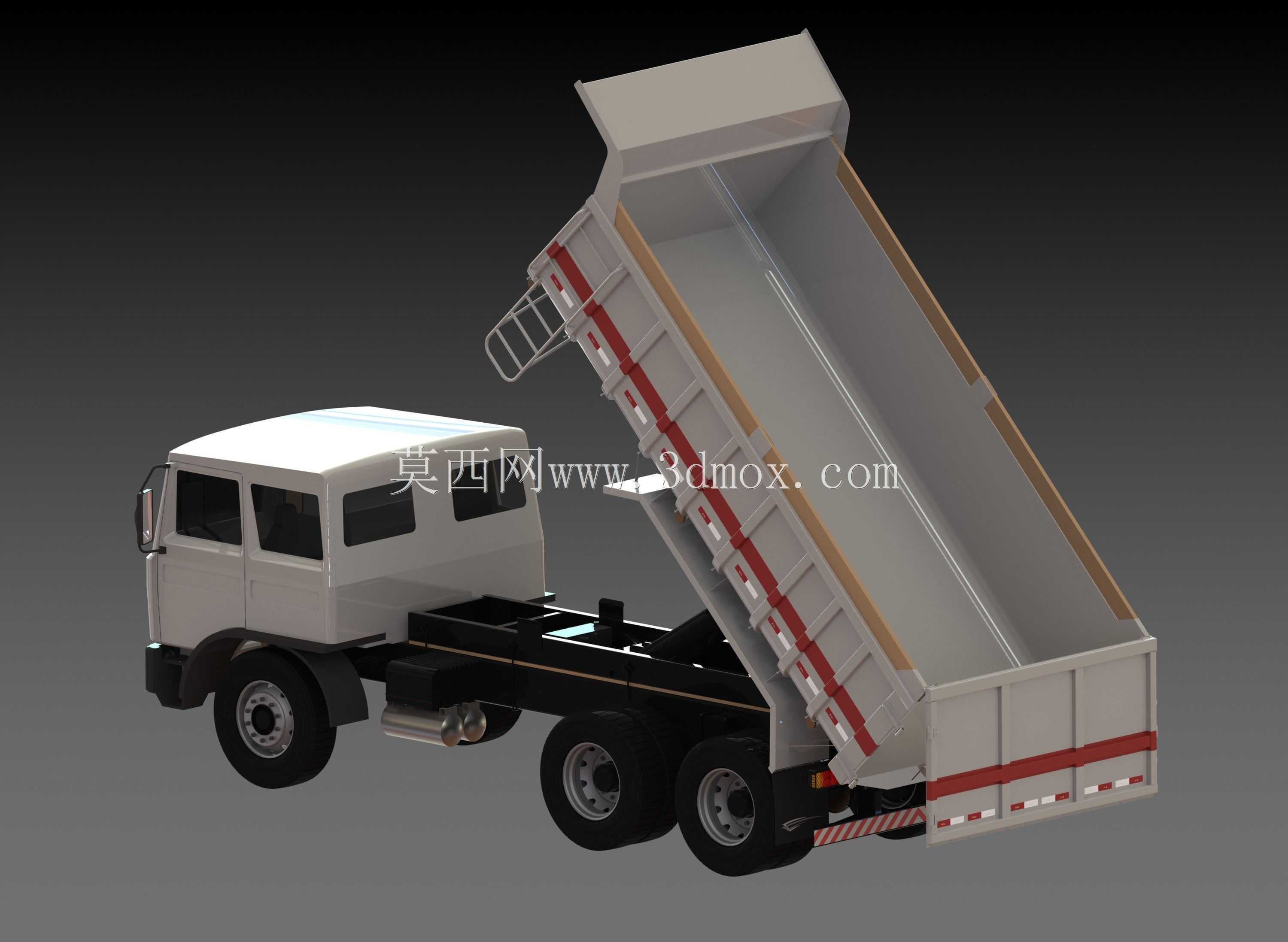

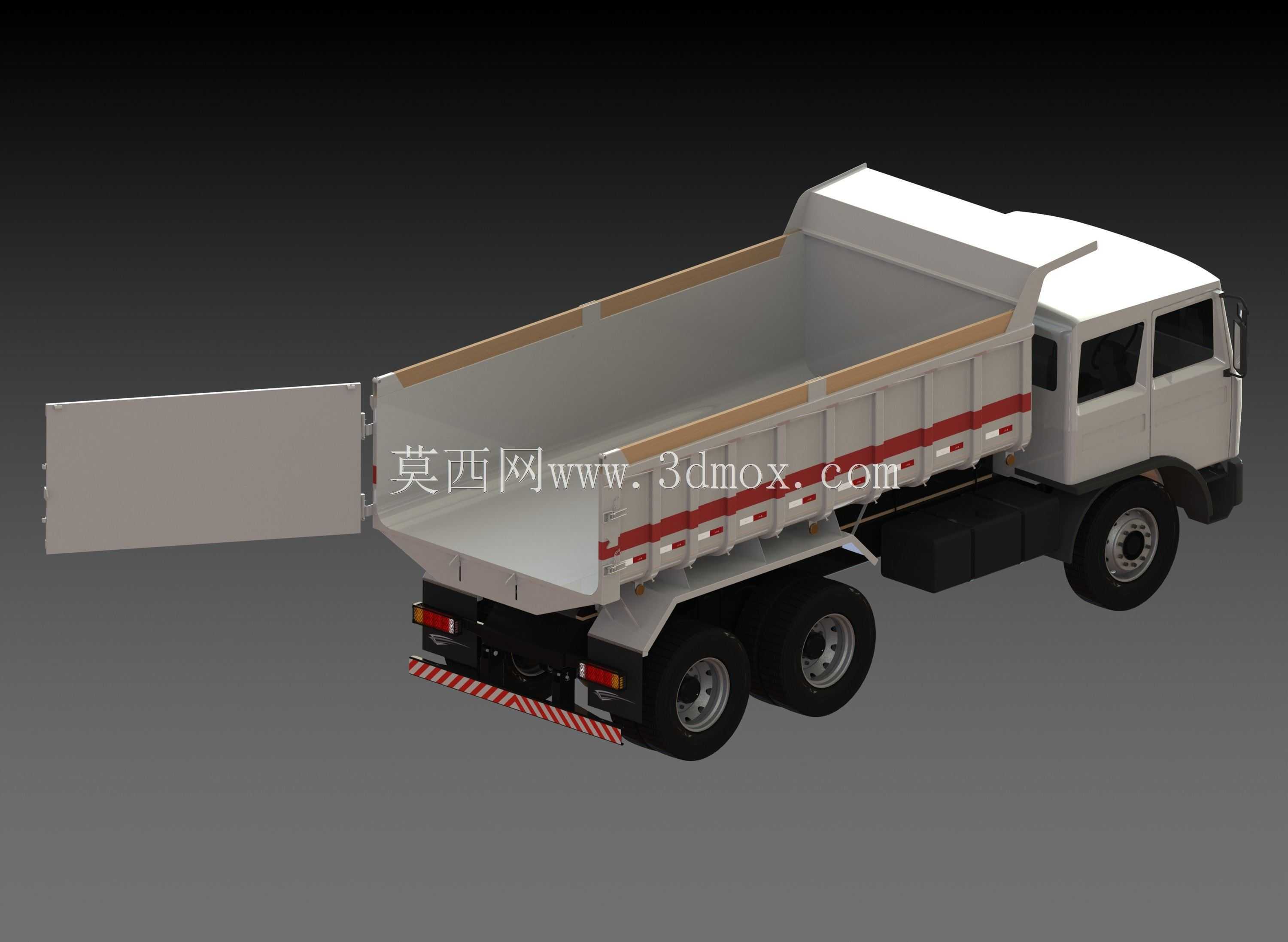

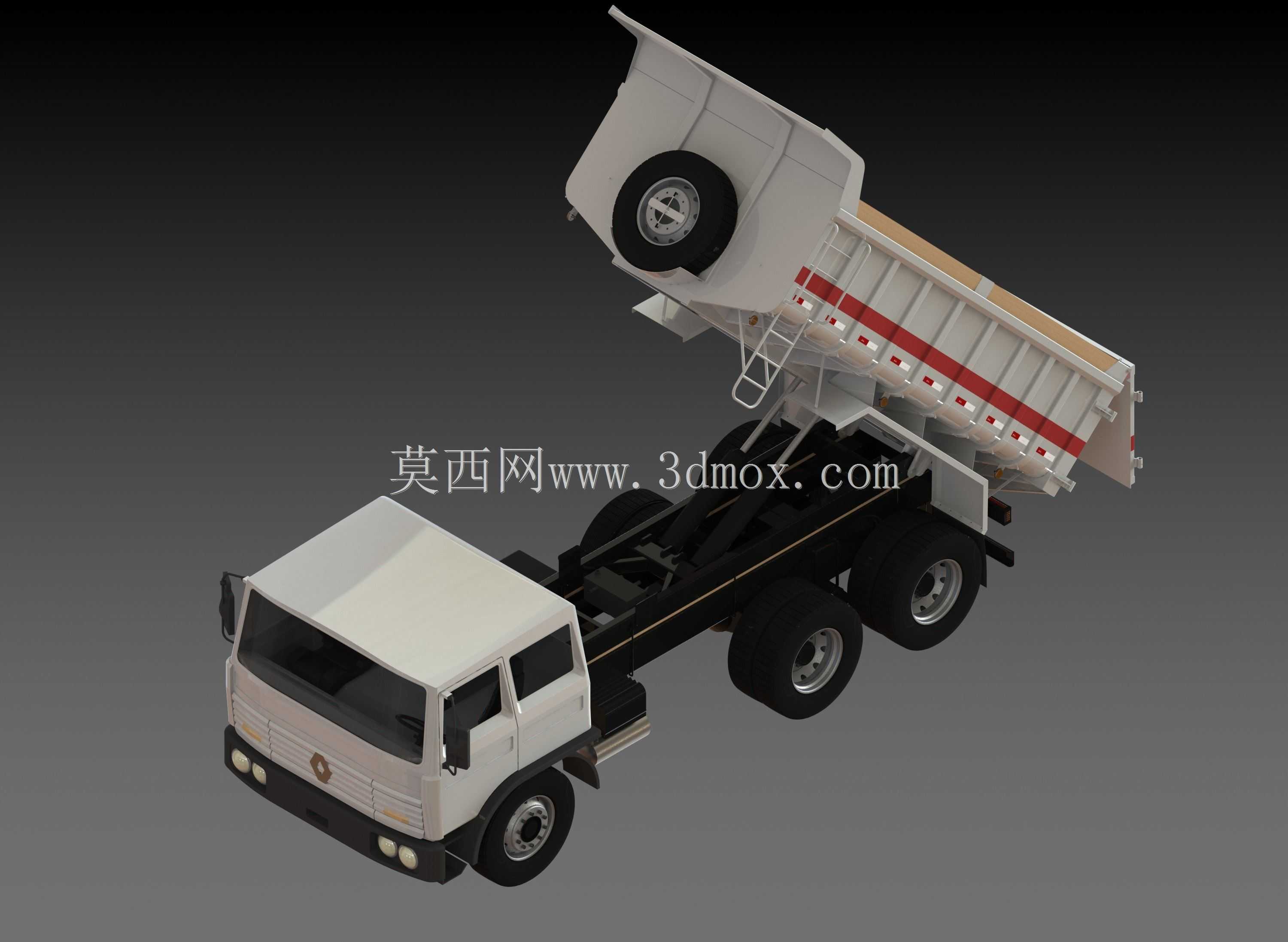

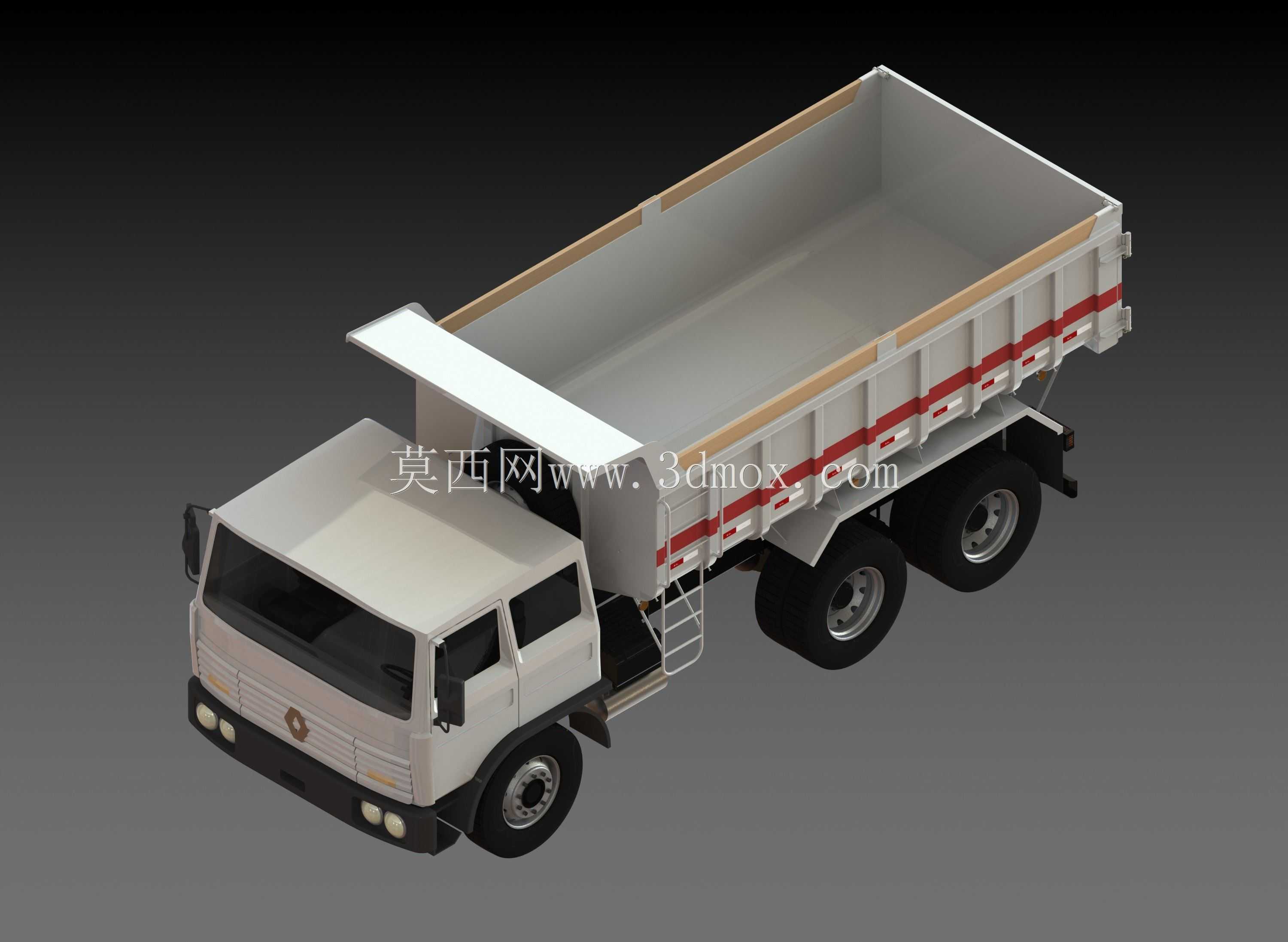

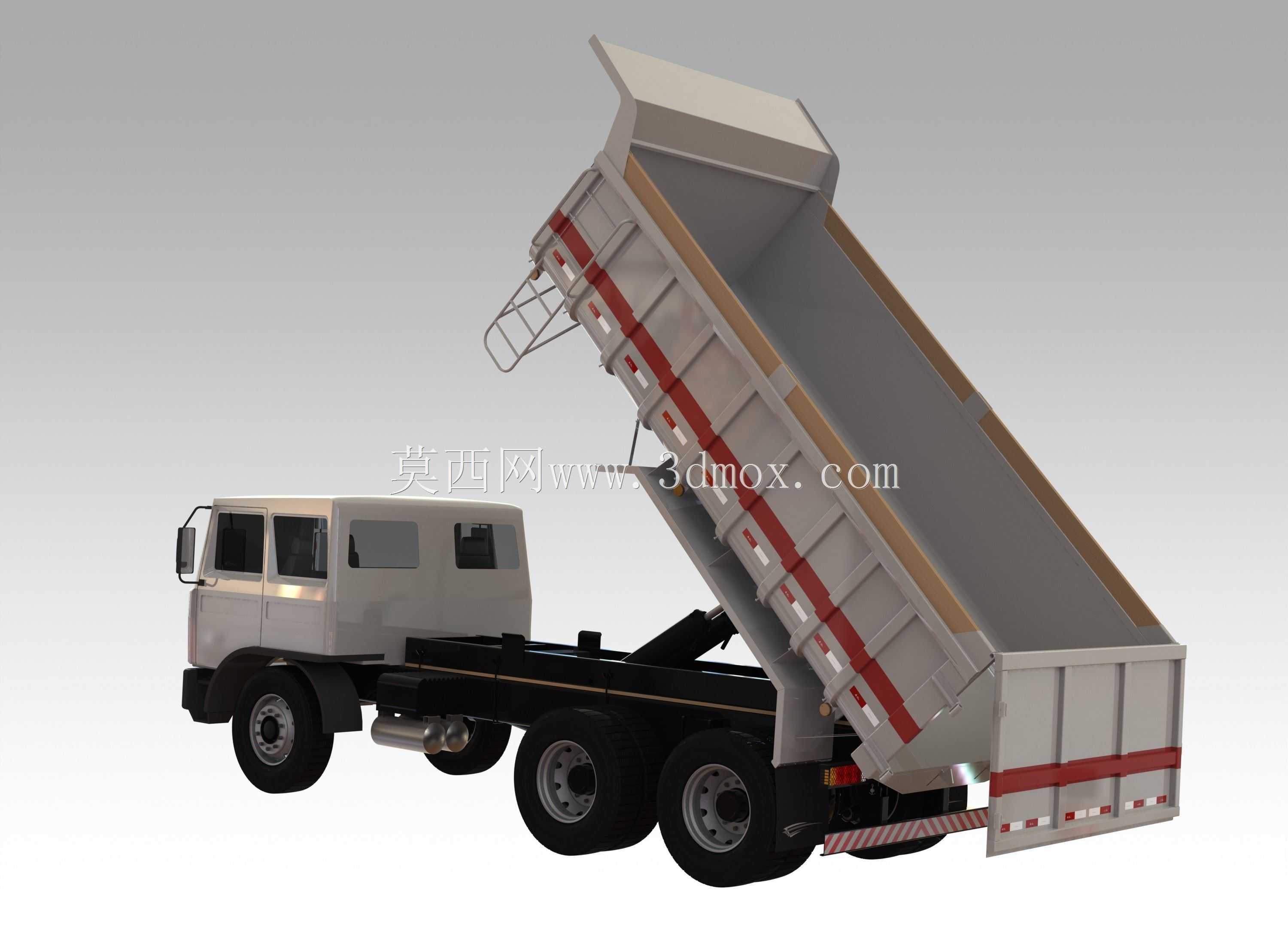

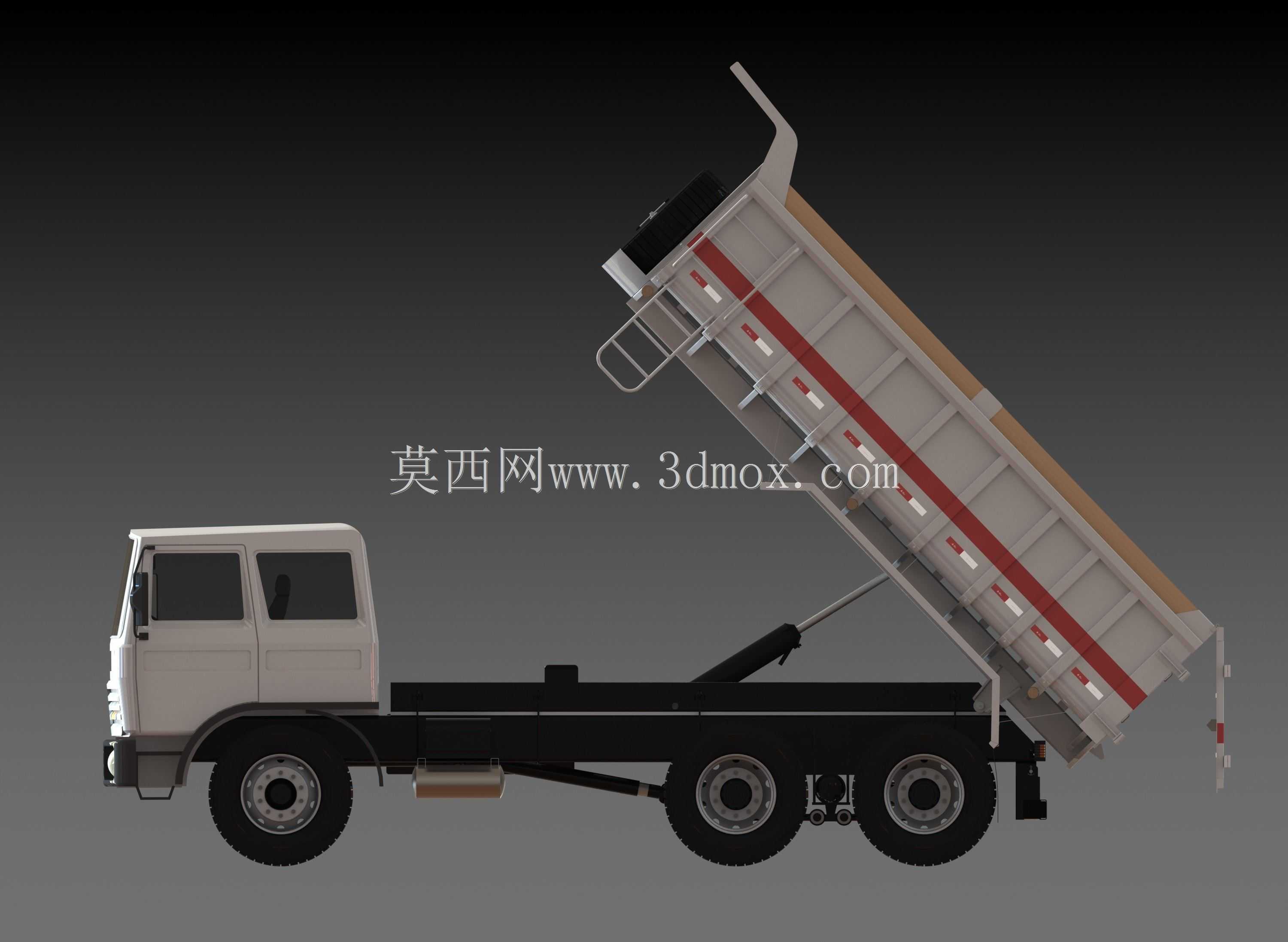

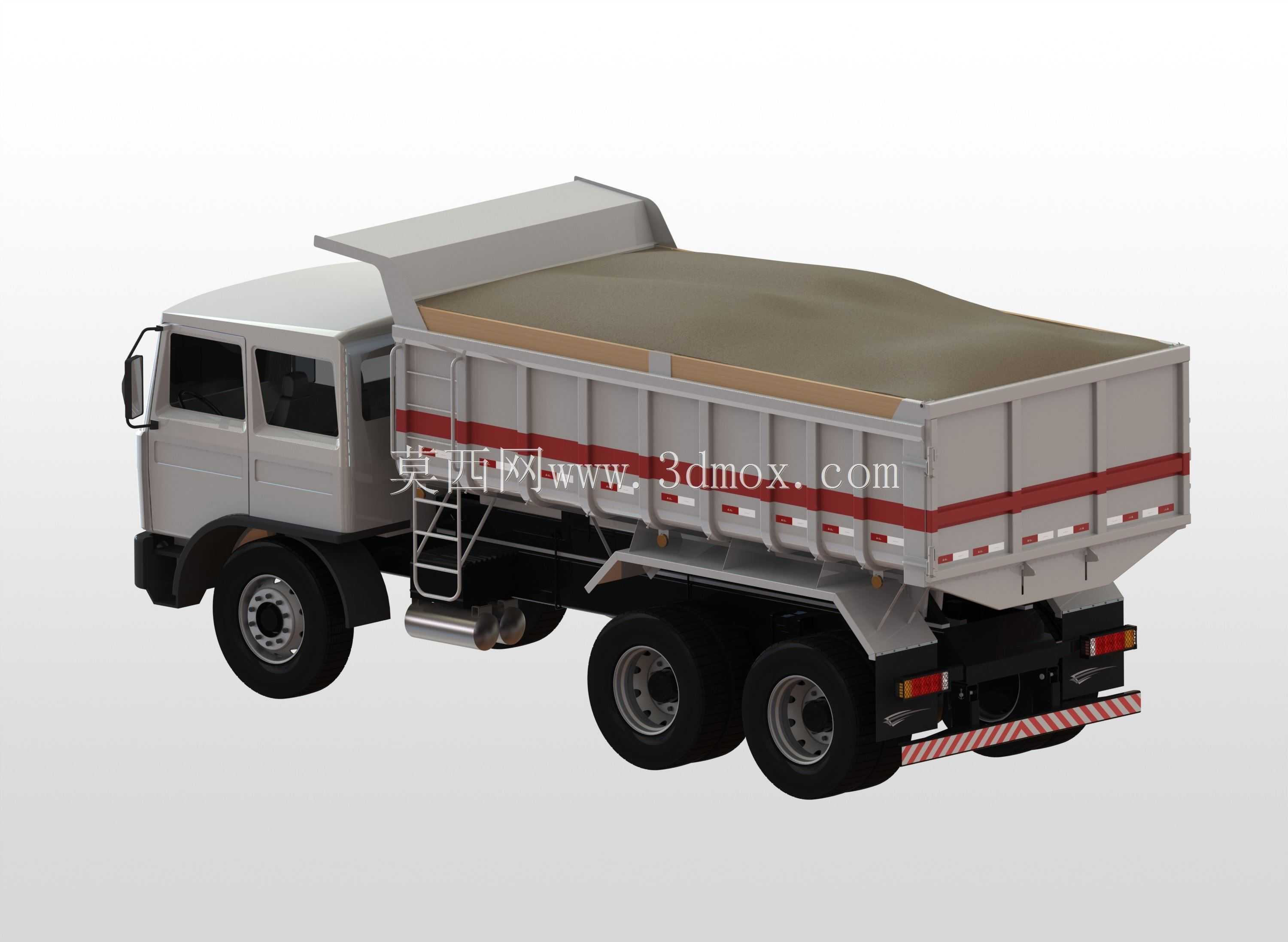

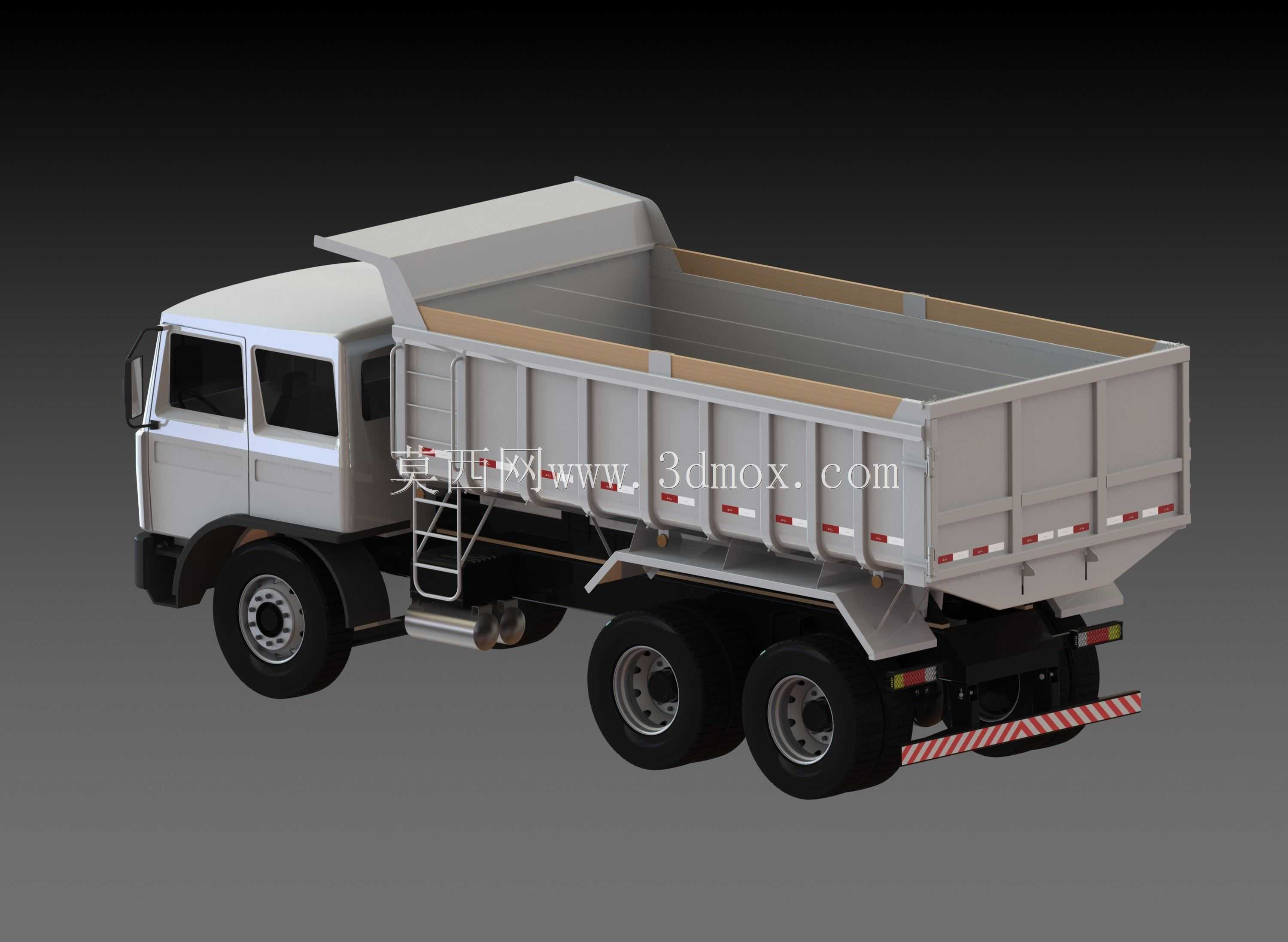

　　这款三轴自卸车辆的三维结构设计，首先要匹配散装物料短途转运的核心作业场景，覆盖矿山剥离物转运、基建工地土石方清运、市政工程渣土运输、建材堆场砂石料转场这类高频作业工况，这类场景普遍存在装卸点地面不平整、作业循环频次高、装载物料密度波动大的特点，设计阶段就需要把这些工况载荷纳入结构校核的边界条件里。从功能实现逻辑来看，整车的核心功能是依靠货厢的举升动作完成物料的自动卸载，省去人工卸货的高成本与高风险，举升机构采用前置式液压推顶结构，液压油缸布置在驾驶室后方与货厢前端的连接位置，这种布局的优势是举升力臂更长，同等油缸推力下能获得更大的举升力矩，举升过程中货厢的翻转支点设置在后桥上方的车架尾部，最大举升角度可以达到45度以上，能够保证粘性较强的湿土、矿渣类物料也能顺利滑卸货厢，不会出现残留堆积的情况。货厢的结构设计采用了边板与底板一体化的加强型焊接结构，底板铺设了耐磨钢板层，应对砂石、矿石类硬质物料的长期冲刷磨损，边板外侧设置了多道横向与纵向的加强筋，避免重载状态下货厢出现鼓胀变形，货厢尾部设置了可自动开合的尾门，当货厢举升时尾门依靠自重与物料推力自动开启，货厢回落时尾门自动锁止，不需要额外的人工操作或者单独的锁止驱动机构，简化了操作流程也降低了故障点。驾驶室采用平头短轴距设计，这种设计的核心考量是缩小整车的转弯半径，适配工地内部狭窄的作业道路，驾驶室内部设置了三个乘员座位，能够同时搭载驾驶员与两名作业人员，满足工地班组转场的需求，

　　驾驶室前部的保险杠采用加厚钢结构，能够应对工地内低速碰撞的防护需求，后视镜组采用多曲面布局，覆盖车辆两侧、后部以及前轮位置的视野盲区，减少作业过程中的视线遮挡风险。底盘部分采用三轴布局，前桥为转向桥，中后桥为驱动桥，这种6*4的驱动形式能够在非铺装路面提供足够的抓地力，避免泥泞、松软路面出现打滑陷车的情况，车架采用双层纵梁结构，纵梁截面为槽型高强钢结构，横梁采用铆接加螺栓连接的方式与纵梁固定，保证车架在重载颠簸状态下有足够的抗扭刚度，不会出现车架变形开裂的问题。悬架系统前桥采用钢板弹簧加液压减震器的组合，平衡行驶过程中的路面冲击，中后桥采用平衡悬架结构，能够在不平路面上保证中后桥的车轮都能有效接触地面，把载荷均匀分配到两个驱动桥上，

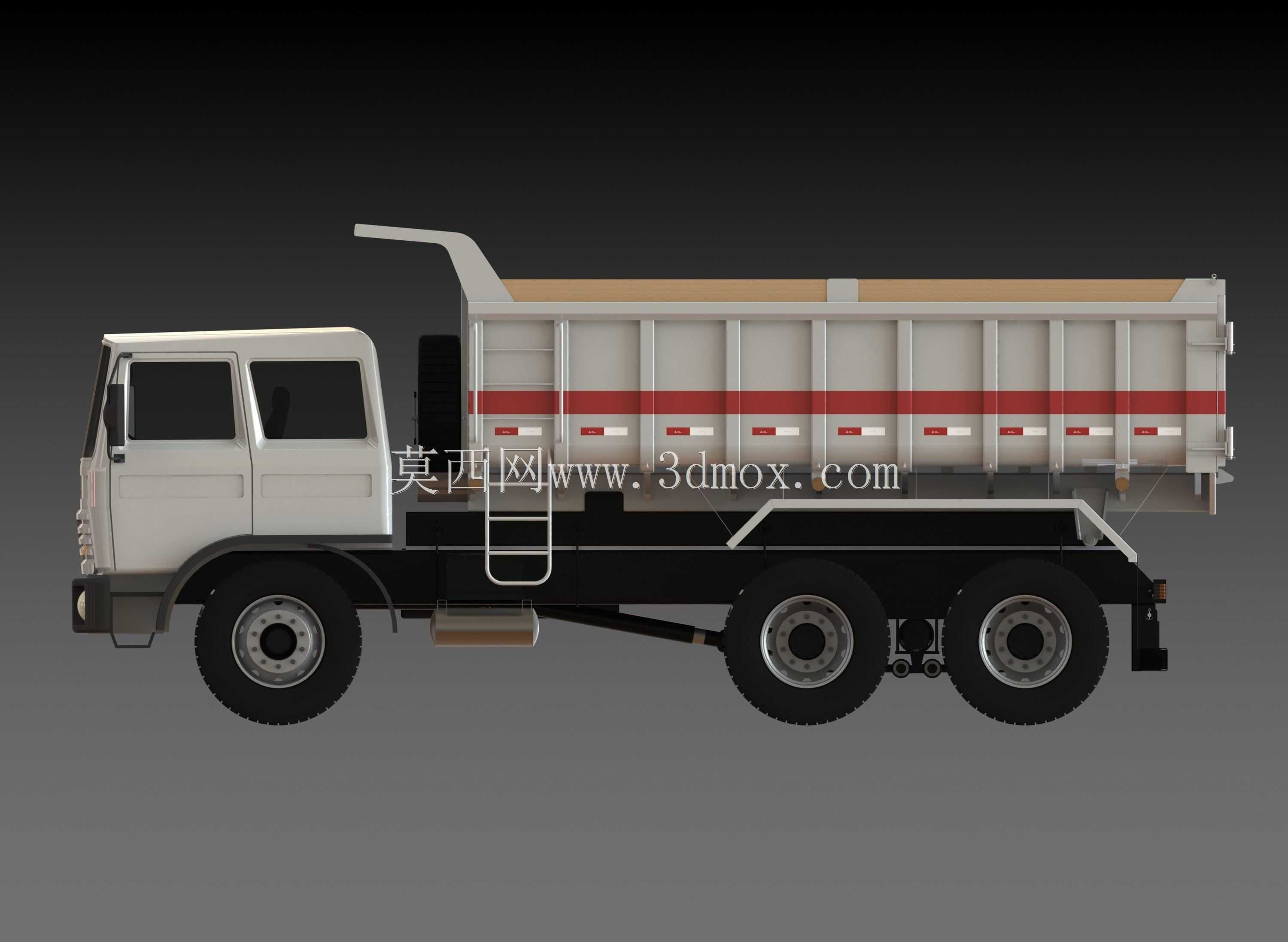

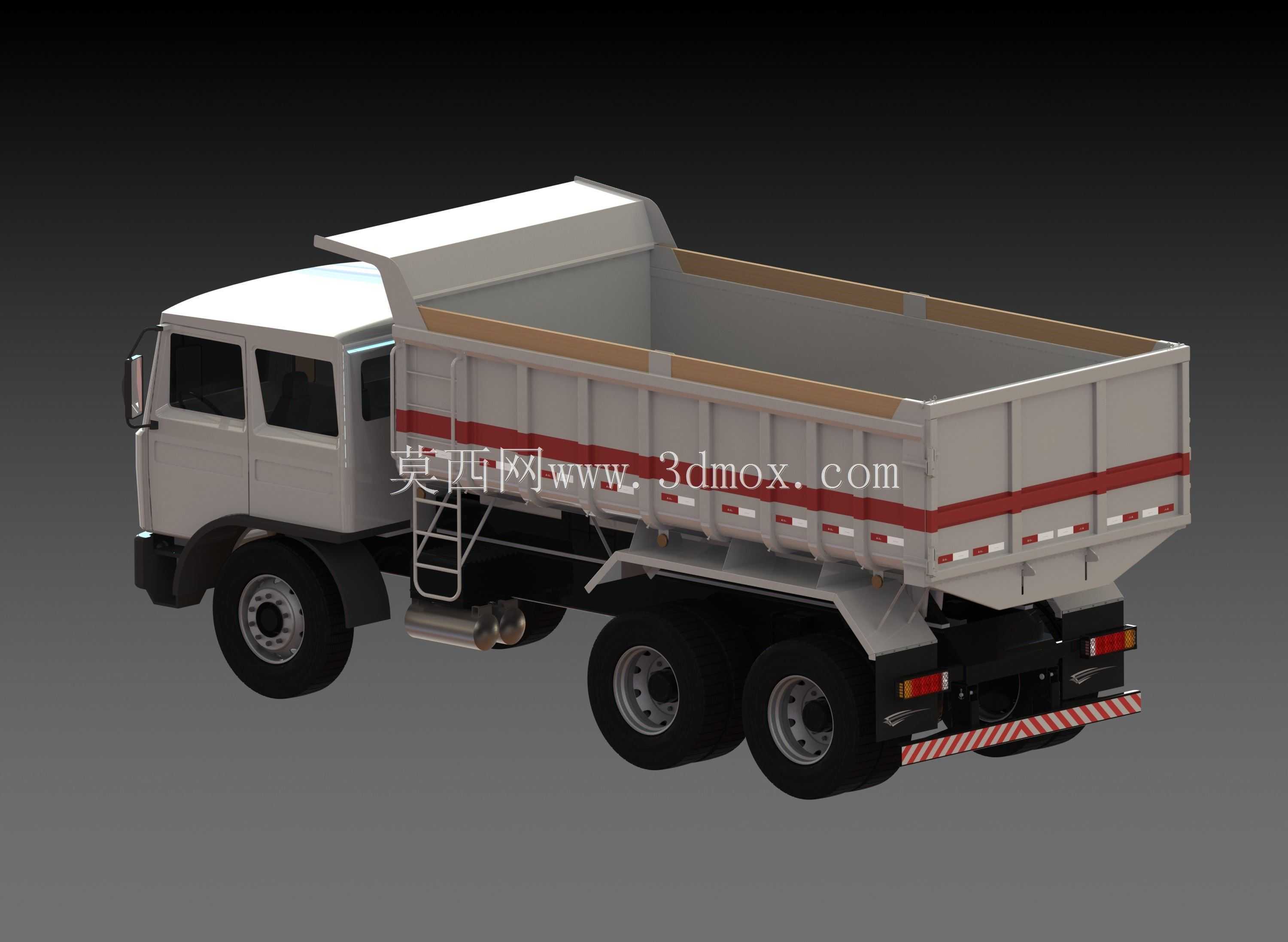

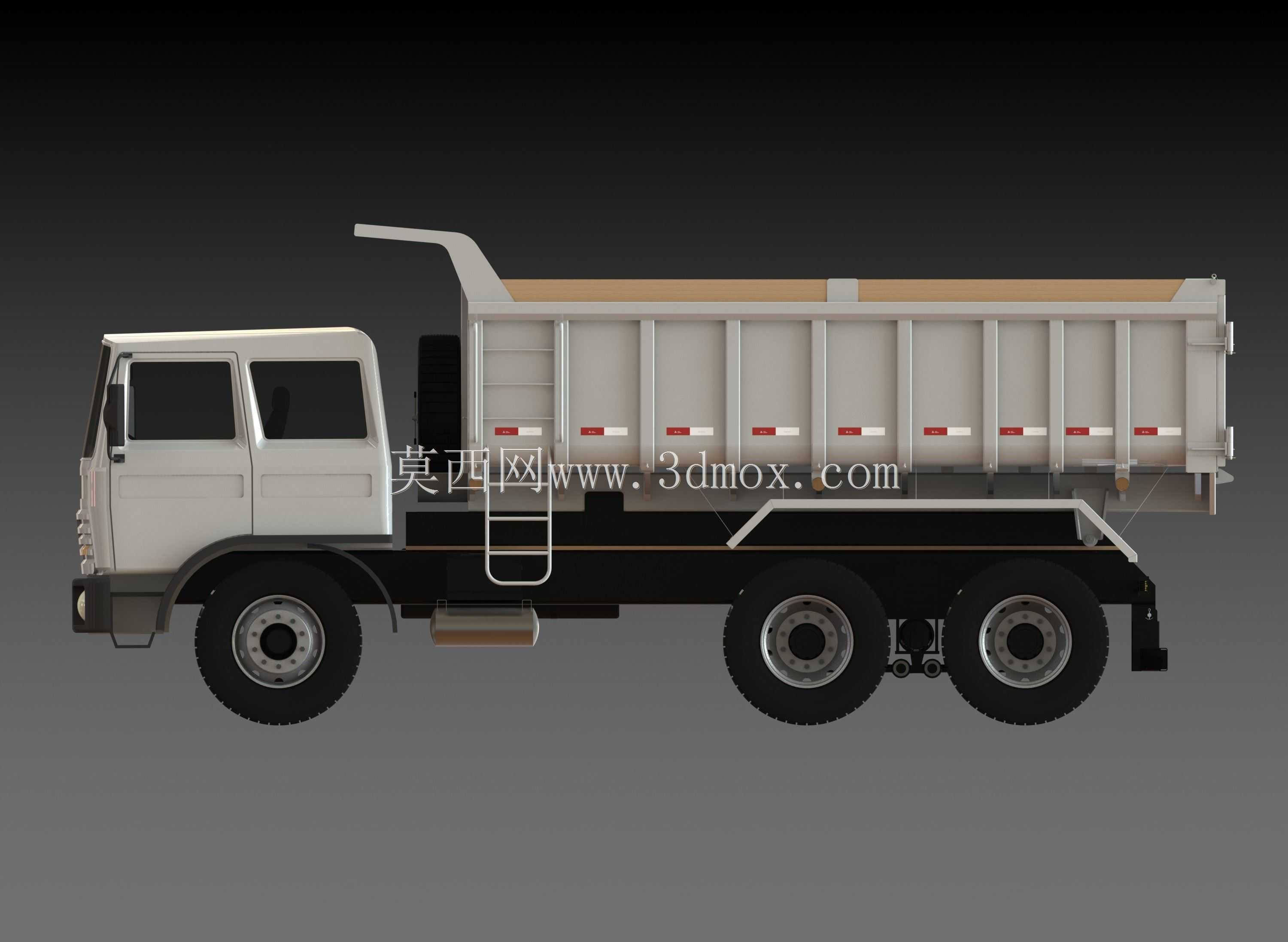

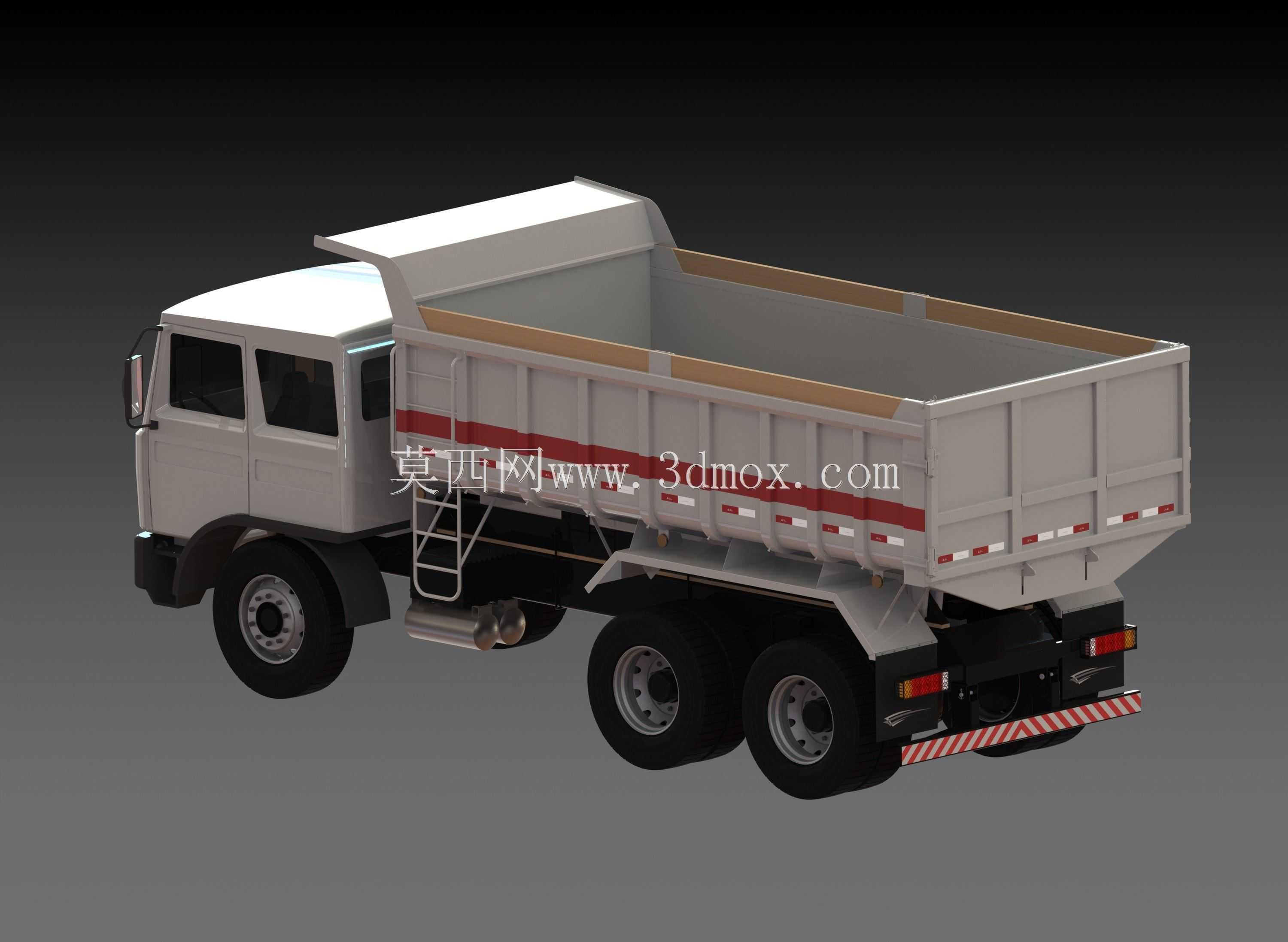

　　避免单桥载荷过大出现爆胎或者桥壳断裂的问题。上车爬梯设置在货厢前端的右侧位置，方便作业人员攀爬至货厢顶部进行清理或者篷布覆盖作业，爬梯采用圆钢焊接结构，表面做了防滑处理，爬梯与货厢的连接位置做了加强处理，避免长期踩踏出现开焊断裂。货厢两侧设置了反光标识与侧防护栏，侧防护栏能够避免小型车辆或者行人意外卷入车轮下方，反光标识在夜间作业时能够提升车辆的可见度，降低作业风险。设计过程中需要严格控制整车的外形尺寸边界，整车长度控制在8.5米以内，宽度不超过2.5米，高度在货厢回落状态下不超过3.2米，满足普通城市道路的通行限界要求，同时也要考虑工地内部临时道路的宽度限制，避免车辆无法顺利通行。液压系统的管路布置沿着车架纵梁内侧走线，

　　管路外侧设置了防护槽，避免行驶过程中飞溅的碎石打坏液压管路，液压油箱布置在车架右侧的中部位置，油箱容积匹配举升油缸的最大行程需求，同时预留了足够的液压油冗余量，避免连续举升作业时液压油温度过高。制动系统采用气压制动形式，配合断气刹驻车结构，能够在重载坡道上提供足够的制动力，避免车辆出现溜车风险。在三维建模过程中，所有的运动部件都做了干涉检查，包括举升过程中货厢与驾驶室、液压油缸与车架、尾门与后保险杠之间的运动间隙，保证在最大举升角度下所有部件都不会出现碰撞干涉，同时也预留了足够的安装维护空间，比如液压油缸的铰接点位置预留了黄油嘴的操作空间，方便日常维护时加注润滑脂，轮胎与轮罩之间预留了防滑链安装的间隙，满足冬季冰雪路面的作业需求。
