车辆运输用平板承载装置结构设计

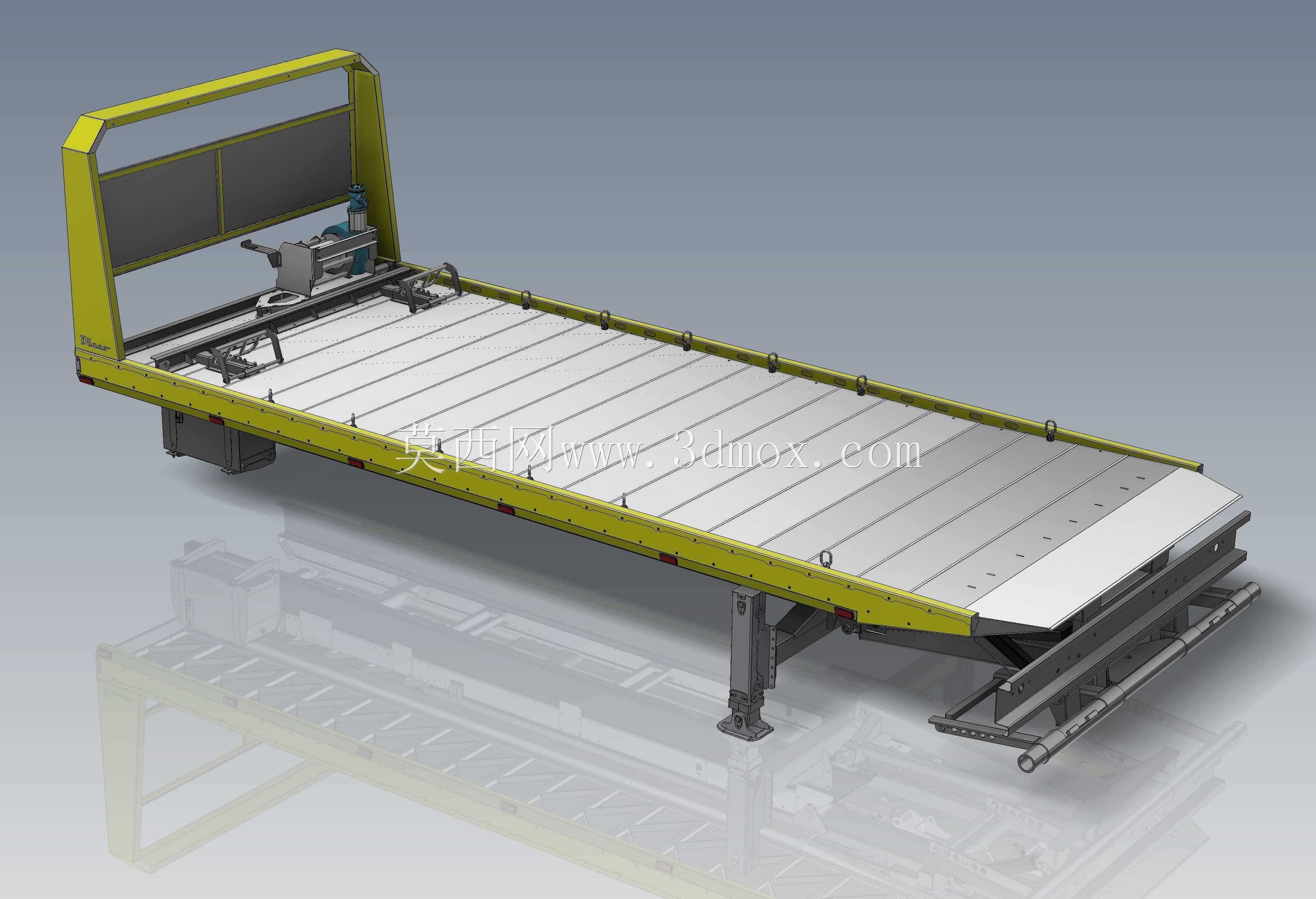

　　在整车物流、商品车转运以及厂区内车辆短驳场景中，这类平板承载装置是核心的承载执行部件，区别于传统货运平板，其结构设计完全围绕乘用车、小型商用车的承载固定需求展开，没有多余的冗余结构，所有受力点位的排布都经过载荷校核。从实际使用场景来看，这类装置既可以作为中置轴车辆运输挂车的主承载平台，也可单独作为固定装卸工位的车辆承载台使用，前端的立式挡架结构并非单纯的防护构件，其内部集成了驻车限位的触发机构，当待运车辆行驶至平台前端指定位置时，前轮会触发行程挡块，配合平台表面的防滑波纹面板，避免车辆在运输过程中出现前后滑移。平台主体采用分块式防滑面板拼接设计，每块面板下方都布置有纵向承重大梁，横梁采用等间距排布的矩形管焊接结构，相比整板式平台，

　　分块拼接的结构既可以降低整体自重，也能在局部面板出现磨损时单独更换，减少后期维护成本。平台两侧边缘均匀布置的系留环是核心的固定点位，每个系留环的安装位置都对应下方横梁的受力节点，额定载荷按照单轮2.5吨的固定拉力设计，可适配不同轴距车型的绑带固定需求，避免绑带斜拉时对平台边缘造成剪切破坏。前端挡架采用框架式焊接结构，中间的挡板采用高强度复合板材，既可以阻挡车辆行驶时带起的碎石飞溅，也能在紧急制动时承受车辆前轮的正向冲击，挡架与平台主体的连接位置采用三角加强筋焊接，焊缝高度按照等强度设计，避免应力集中导致的连接部位开裂。平台尾部的倾斜导板结构采用可翻转设计，非装卸状态下可向上翻起锁定，减少行驶过程中的风阻，

　　同时避免后方车辆追尾时直接钻入平台下方，导板表面同样做了防滑处理，坡度按照民用车辆最小离地间隙120mm设计，保证低底盘跑车也能顺利驶上平台，不会出现托底情况。平台下方布置的可伸缩支腿结构，是在装卸作业时使用的辅助支撑部件，当车辆驶上平台时，支腿伸出撑住地面，可分散轮胎对平台尾部的集中载荷，避免平台出现尾部下沉的情况，支腿的调节行程可适配不同高度的装卸场地，即使在不平整的厂区地面也能将平台调整至水平状态，保证装卸过程的稳定性。从设计思路上看，整个平台的结构采用模块化设计思路，纵向主梁采用标准型材切割下料，所有连接孔位都采用工装定位加工，保证不同批次生产的部件可以互换，不需要现场配焊配钻，大幅提升装配效率。

　　平台的整体宽度按照常规两车道运输需求设计，边缘预留的安装边可用于加装侧防护栏、示廓灯等附属部件，不需要额外在主梁上焊接支架，避免破坏主梁的受力结构。平台表面的防滑面板采用花纹钢板材质，面板与下方横梁的连接采用塞焊加周边满焊的方式，既保证连接强度，也能避免面板在长期碾压后出现起翘变形。在安装边界方面，平台前端的连接接口采用标准的牵引销安装座尺寸，可适配不同型号的牵引车头，下方的悬挂安装位按照常规空气悬挂的安装尺寸预留，不需要对平台主体结构做二次修改即可完成悬挂系统的装配。平台的整体高度在满载状态下控制在法规要求的范围内，保证运输过程中不会出现超高问题，两侧的边梁上预留了牌照架、反光标识的安装点位，出厂前即可完成所有外饰件的装配。在实际使用过程中，这类承载平台的载荷分布经过专门优化，前轮停靠区域的横梁排布密度比其他区域高30%，因为车辆前轮区域集中了发动机、变速箱等重型部件，局部载荷更大，加密横梁可以有效避免局部变形。平台上布置的滑轨结构是用于可移动限位挡块的调节，可根据不同车型的轴距调整挡块位置，固定不同长度的车辆，相比固定位置的挡块，可调节结构能大幅提升平台的适配性，从微型代步车到全尺寸SUV都能可靠固定。整个结构没有采用复杂的异形曲面，所有构件都采用常规型材和板材加工，不需要开模定制，生产制造成本可控，同时后期维修更换配件也非常方便，适合批量生产应用在车辆运输装备领域。
