重卡挂车连接用牵引支座结构设计

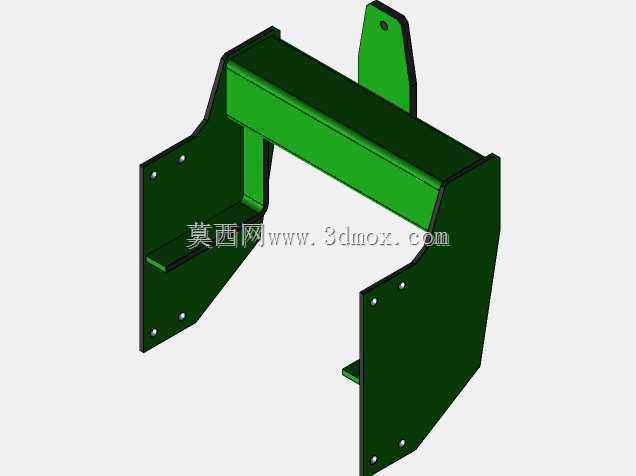

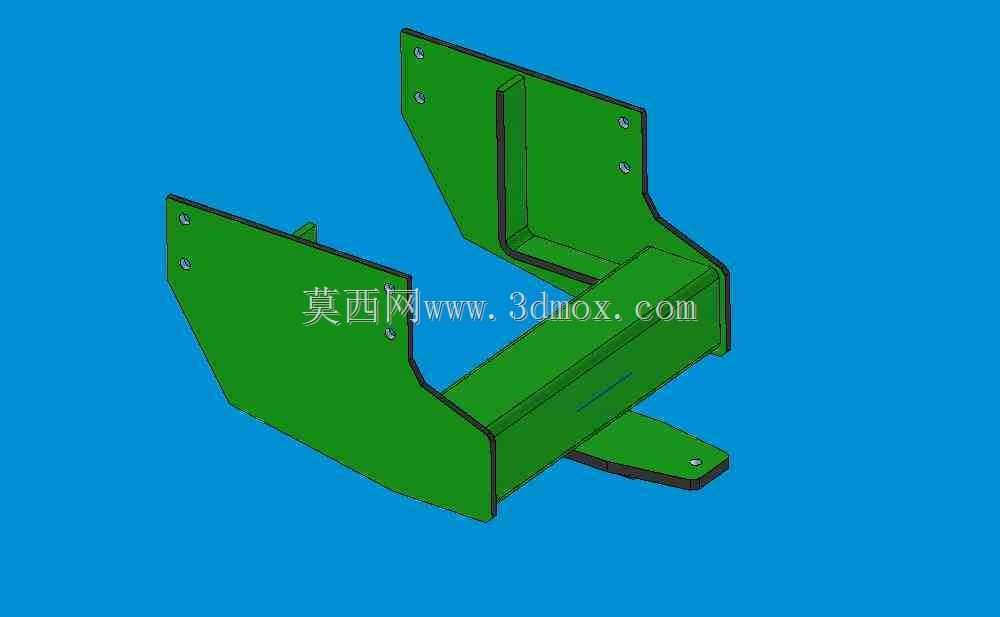

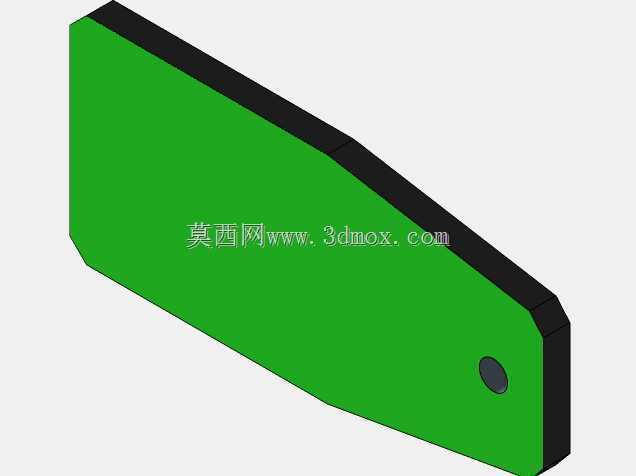

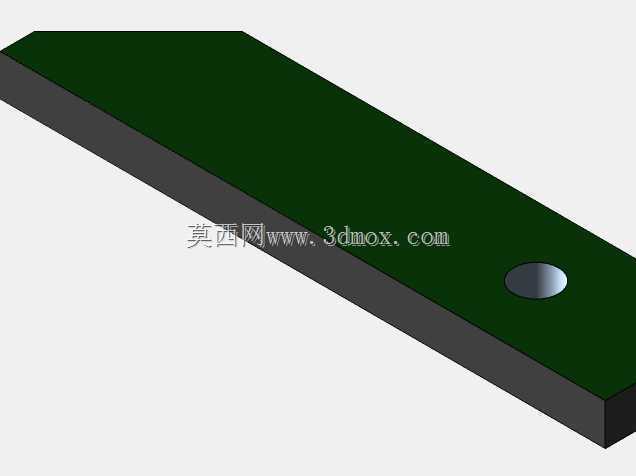

　　商用车运输场景里，牵引连接部件是主车与挂车间力传递的核心载体，本次设计的牵引支座结构，主要适配公路干线运输的重型载货卡车，承担半挂、全挂车辆与主车的纵向牵引力传递、行驶过程中横向摆动限位、制动工况下的冲击载荷缓冲作用，区别于传统铸造式牵引座，该结构采用钣金折弯拼焊成型，在满足同等承重要求的前提下，整体自重较铸造件降低近三成，更适配当前商用车轻量化的设计趋势。从实际使用场景出发，该部件安装于卡车车架尾部的纵梁端面，安装面预留的多组螺栓孔位，可适配不同宽度规格的重卡车架，无需额外改制安装支架，降低车队后期改装的工时成本。结构设计上，两侧的折弯立板作为主要承重受力面，板厚选用重载商用车常用的高强度热轧钢板，折弯圆角经过应力校核，

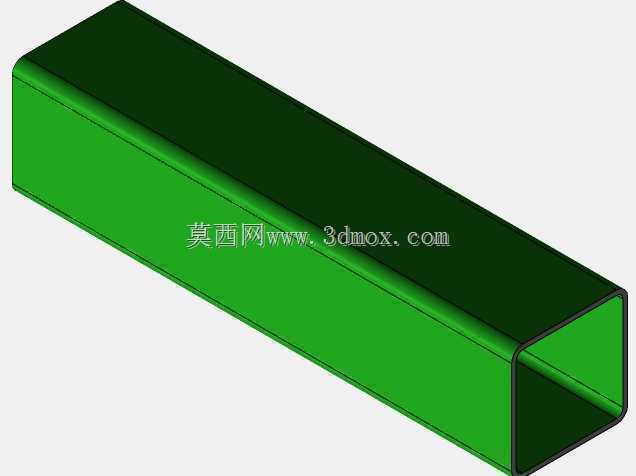

　　避免车辆急加速、紧急制动时应力集中导致的焊缝开裂问题；中间的横向连接槽位，用于匹配牵引销的锁止机构，槽体内侧预留了耐磨衬板的安装空间，长期使用磨损后可单独更换衬板，无需整体更换支座，大幅降低车辆运维成本。底部伸出的定位支脚，在安装时可先卡入车架尾部的定位槽内，无需人工托举对位，单人即可完成螺栓紧固作业，适配维修车间、户外临时维保场景的安装需求。外形尺寸方面，整体安装面的横向跨度控制在主流重卡车架的纵梁间距范围内，纵向伸出长度不会超出车辆尾部的后防护装置边界，满足机动车运行安全技术条件里的外廓尺寸要求，不会出现加装后超长的合规性问题。设计过程中，针对钣金拼焊结构的特性，所有焊缝均采用连续角焊缝，

　　受力集中的立板与横板连接位置额外增加了三角加强筋，避免重载牵引时焊缝撕裂；所有外露棱边均做了倒钝处理，避免安装、维保过程中划伤作业人员，表面采用喷塑处理，可抵御公路行驶过程中泥水、融雪剂的腐蚀，延长部件的户外使用寿命。从受力传递路径来看，牵引销传递来的纵向载荷，首先通过中间的锁止槽传递到两侧立板，再通过立板上的安装螺栓均匀分散到车架纵梁上，避免局部应力过大导致的车架变形；横向摆动工况下，立板侧面的限位面可限制挂车的最大摆动角度，避免转弯角度过大导致的牵引销脱出、管路拉扯断裂问题。不同于部分一体化牵引座集成了锁止机构的设计，该支座作为独立的安装承载基体，可适配不同规格的机械式、液压式牵引锁机构，通用性更强，既可以用于新车型的出厂标配，

　　也可以用于在用车辆的牵引装置改装升级。安装边界校核阶段，已经预留了制动管路、电气线束的走形空间，安装后不会与尾部的后尾灯、后防护装置、挡泥板支架产生运动干涉，车辆满载颠簸工况下，部件的形变量控制在许用范围内，不会出现与周边部件剐蹭的问题。针对矿区、非铺装路面的使用场景，结构上额外增加了底部的加强翻边，抵御行驶过程中飞溅碎石的冲击，避免板材被砸变形影响牵引销的正常锁止。
