插装式多路液压控制阀组结构设计

　　该阀组采用插装式集成布局，将多个阀芯单元整合在整体锻造的油路块内部，相比传统管式连接的阀件组合，大幅压缩了安装占用空间，同时减少了外接管路的接头数量，从结构根源上降低了液压系统的泄漏风险，这类集成阀组目前广泛应用在中小型工程机械的执行机构控制回路、小型液压站的动作控制单元以及机床液压夹具的控制支路中。从实际工况适配来看，这类阀组主要负责控制液压回路的通断、流向切换以及多支路的压力分配，可同时为两个以上的液压执行元件提供独立的控制通路，适配的系统工作压力通常覆盖中低压到中高压区间，能够满足常规工业液压场景的动作控制需求。设计过程中首先需要确定油路块的内部通道路径，在有限的块体空间内排布各插装阀芯的安装孔位，

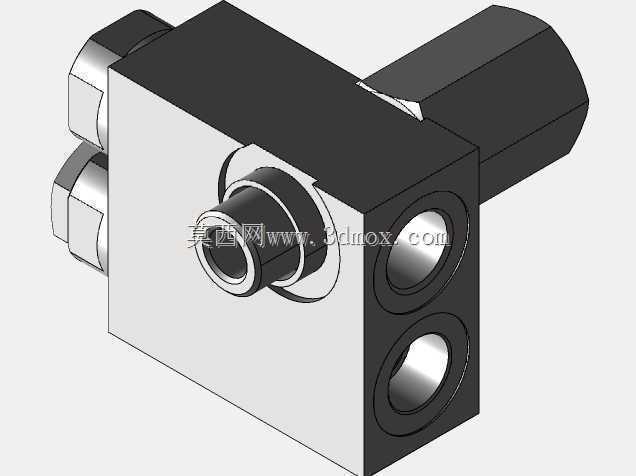

　　同时要保证各油道之间的壁厚满足耐压要求，避免高压工况下出现油道击穿、内部窜油的问题；插装阀芯的安装孔采用阶梯式同轴设计，保证阀芯装入后的同轴度，避免阀芯卡滞影响动作响应速度，端部的锁紧螺母采用标准内螺纹六角结构，既可以通过标准工具实现可靠锁紧，也能在检修时快速拆卸更换阀芯组件。三个外接油口均采用内螺纹连接形式，其中两个侧置油口对应执行元件的进出油通路，顶部油口对应压力油输入或者回油通路，油口的螺纹规格匹配常规液压管路的接头标准，无需额外加工转换接头即可完成管路连接；油路块的外形采用规整的矩形结构，安装面预留了固定安装的工艺孔位，可直接通过螺栓固定在设备的安装基座或者液压站的阀组安装板上，安装边界尺寸紧凑，可在狭小的设备舱内完成布置。

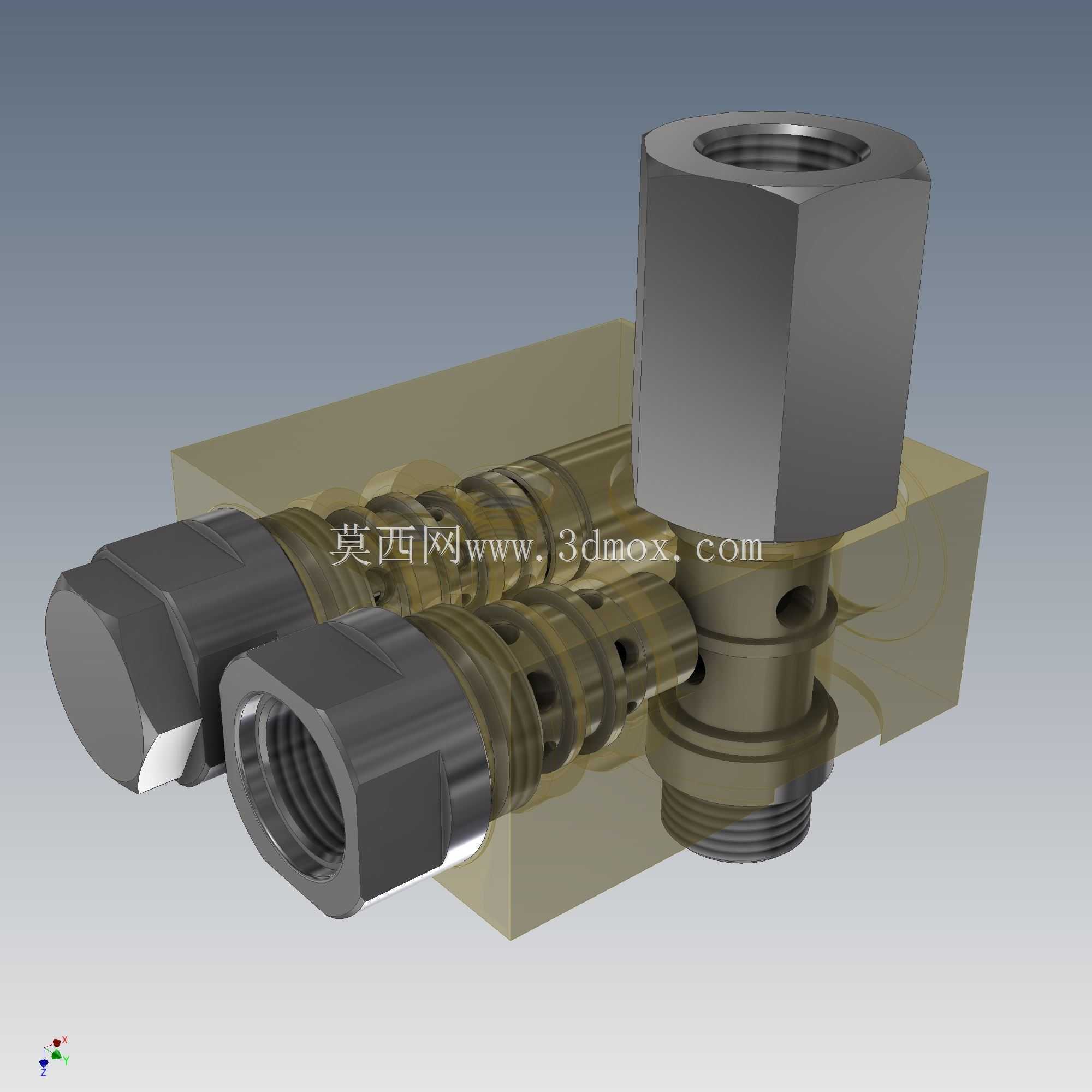

　　阀芯部分采用多道环形密封槽设计，装入孔位后通过密封件实现各油腔之间的隔离，阀芯上的节流槽结构经过匹配设计，在阀芯动作过程中可实现通流面积的线性变化，避免回路通断瞬间出现液压冲击，保护下游的液压元件不受压力冲击损坏；端部的堵头结构采用与阀芯匹配的密封设计，既可以对阀芯进行轴向限位，也能实现安装孔端部的密封，防止外部污染物进入阀组内部污染液压油。在实际选型应用时，需要根据控制回路的数量、各支路的额定流量、系统工作压力匹配对应的阀芯规格，同时要核对油路块的安装孔位尺寸与设备安装空间的匹配度，外接管路的弯曲半径需要预留足够的操作空间，避免管路安装时出现别劲导致接头处产生附加应力。建模过程中对各零件的配合公差进行了合理设定，

　　插装孔与阀芯的配合采用间隙配合，既保证阀芯动作的灵活性，也不会因为间隙过大导致内泄漏量超标；密封槽的尺寸匹配对应规格的O型圈，保证密封压缩量处于合理区间，避免压缩量过大导致密封件过早老化，或者压缩量不足出现泄漏。这类集成阀组相比分散布置的阀件，还能缩短液压油的流通路径，降低管路沿程压力损失，提升系统的响应速度，在动作频次较高的液压控制场景中，能够有效缩短执行元件的动作滞后时间，提升设备的运行效率。
