液压换向控制用精密滑阀式阀芯结构

　　在液压传动系统的各类回路中，阀芯作为方向、压力、流量控制类阀件的核心执行零件，直接决定了阀组的控制精度、响应速度与内泄漏水平，这类滑阀式阀芯常见于多路换向阀、电液比例阀、伺服阀的结构中，适配工程机械、冶金设备、注塑机、机床液压站等多种需要精准液压动力控制的场景。从实际工况适配来看，这类阀芯需要在阀孔内做高频往复滑动，既要保证台肩与阀孔的配合间隙控制在微米级，避免高压油液内泄导致的系统效率下降、执行元件爬行问题，又要保证滑动过程无卡滞，即使油液中存在少量微小污染颗粒，也能通过台肩处的均压槽结构避免液压卡紧现象。设计这类阀芯时，首先要匹配对应阀组的额定通径与流量参数，不同台肩的宽度、间距需要严格对应阀套上的油口位置，

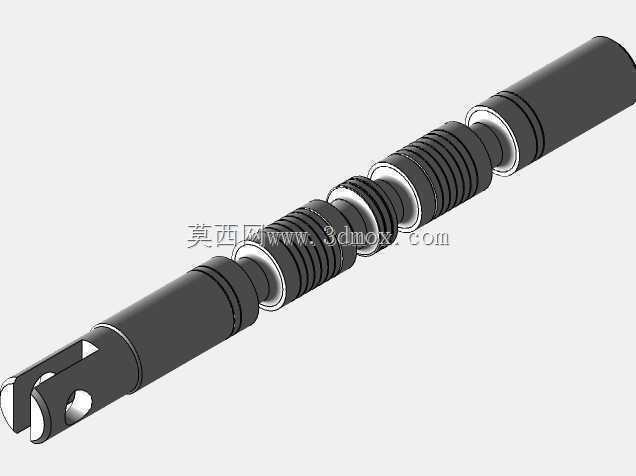

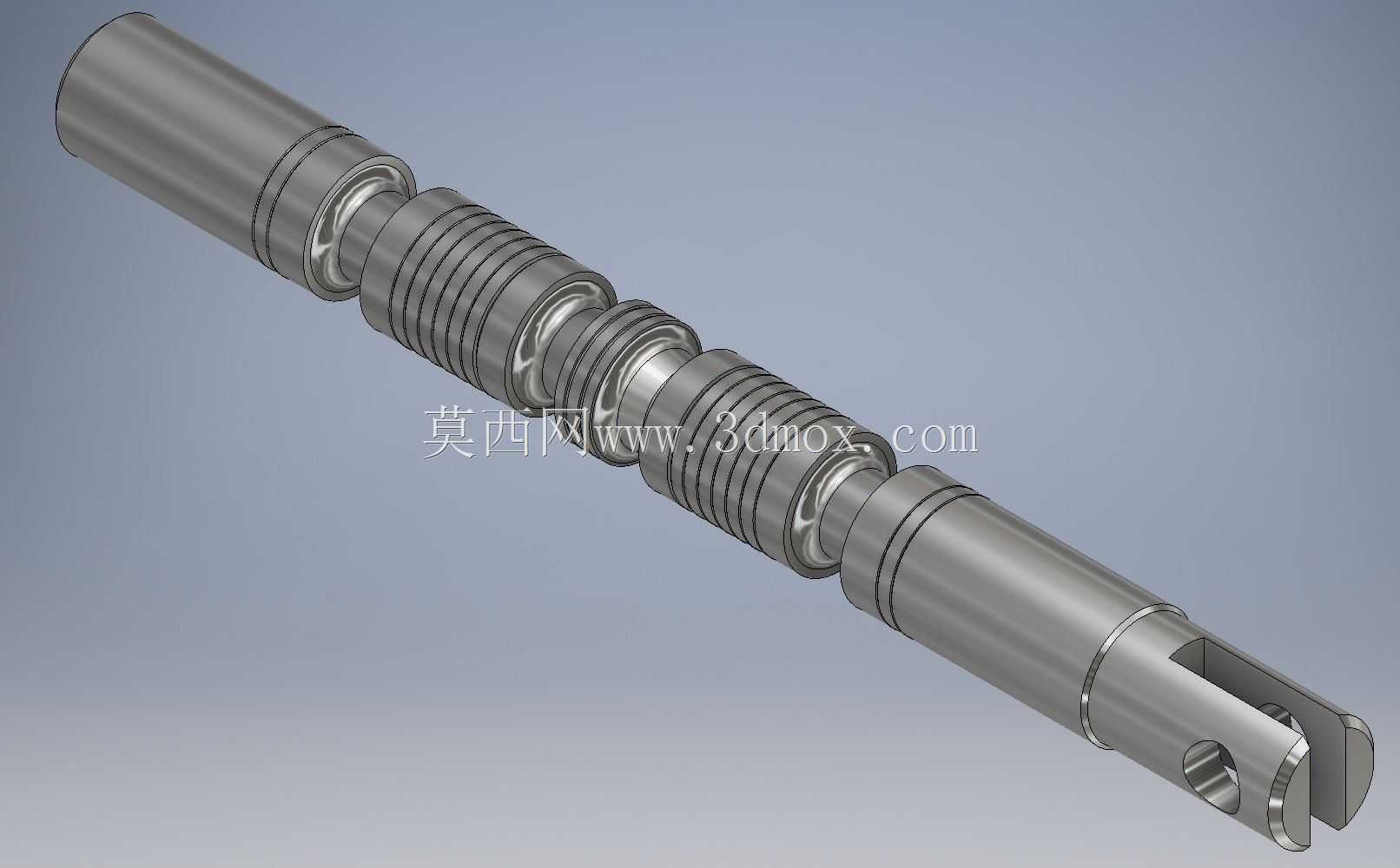

　　保证阀芯移动到指定行程时，各油口的通流面积变化符合控制曲线要求，比如换向阀的中位机能实现，完全依靠各台肩的轴向尺寸排布来完成，常见的O型、M型、H型中位机能，本质上就是调整台肩的轴向位置，实现中位时各油口的不同通断逻辑。从外形结构来看，该阀芯为细长轴类零件，一端加工有扁位与销孔结构，用于和电磁驱动机构、手柄推杆或者比例电磁铁的衔铁组件连接，将外部输入的推力或者位移传递到阀芯本体，带动阀芯在阀孔内轴向移动；中间段分布有多组等直径的控制台肩，台肩之间的环槽为油液通流通道，部分台肩上加工有多道环形均压槽，这些槽的作用是让阀芯圆周方向的压力保持均衡，避免因侧向压力不平衡导致阀芯偏磨、卡滞，同时均压槽还可以储存少量油液形成润滑膜，

　　降低阀芯滑动时的摩擦阻力。靠近连接端的台肩侧还加工有密封槽位，用于安装轴用密封圈，隔离不同压力等级的油腔，避免高压油向低压腔或者驱动端泄漏。在安装边界上，这类阀芯的外径尺寸需要和阀孔保持H6/g5级别的间隙配合，圆柱度公差需要控制在0.002mm以内，各台肩的同轴度公差不大于0.003mm，表面粗糙度需要达到Ra0.4以下，通常会采用表面淬火或者镀硬铬处理提升表面硬度与耐磨性，保证长期往复滑动下的尺寸稳定性。阀芯的总行程需要匹配阀组的驱动行程，两端通常会配置复位弹簧对中结构，保证外部驱动力消失后阀芯能回到初始中位。在实际选型应用中，这类阀芯的台肩数量、排布方式完全对应阀的控制通路数量，比如三位四通阀通常对应三个主要控制台肩，

　　实现压力油口、两个工作油口、回油口的通断切换；如果是带压力补偿或者负载敏感功能的阀组，还会在阀芯上增加额外的控制台肩，实现流量随负载变化的动态补偿。建模过程中需要重点保证各台肩的轴向尺寸公差，因为台肩的轴向位置偏差会直接导致阀口开度不足、中位内泄超标、换向死区过大等问题，同时要注意轴肩处的过渡圆角处理，避免应力集中导致阀芯在高频换向过程中出现断裂，尤其是在高压大流量的应用场景下，阀芯两端受到的液动力较大，轴肩过渡位置的圆角设计可以有效分散应力，提升零件的疲劳寿命。另外阀芯端部的连接结构需要和驱动件的配合尺寸匹配，扁位的对称度、销孔的位置度都需要严格控制，避免装配后出现阀芯偏斜，导致滑动阻力增大甚至卡阀。在液压系统的装配调试环节，这类阀芯装入阀孔前需要彻底去除所有毛刺，尤其是台肩边缘的锐边需要做微小的倒角处理，避免锐边刮伤阀孔内壁的密封面或者涂层，同时要保证油液的清洁度符合NAS 8级以上要求，防止大尺寸污染颗粒进入阀芯与阀孔的配合间隙，造成阀芯卡滞或者配合面拉伤。
