X型纹理装饰异形包装瓶结构设计

　　日常快消品的包装容器设计中，异形曲面瓶身的落地一直是结构工程师需要平衡造型表现力与生产可行性的典型场景，这类带装饰性纹理的包装瓶，核心应用场景集中在中高端洗护、饮品、日化用品的终端陈列，区别于常规圆柱、方型瓶体，带有专属识别纹理的瓶身能够在货架陈列中快速抓取消费者视线，同时差异化的曲面结构也能提升握持时的贴合度，减少光滑瓶身沾水后易滑脱的使用问题。

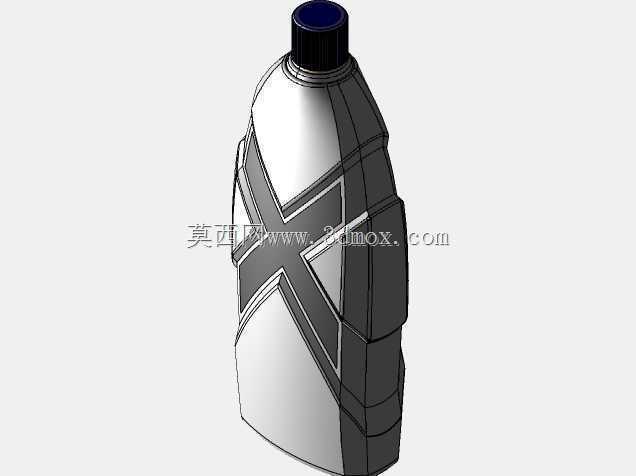

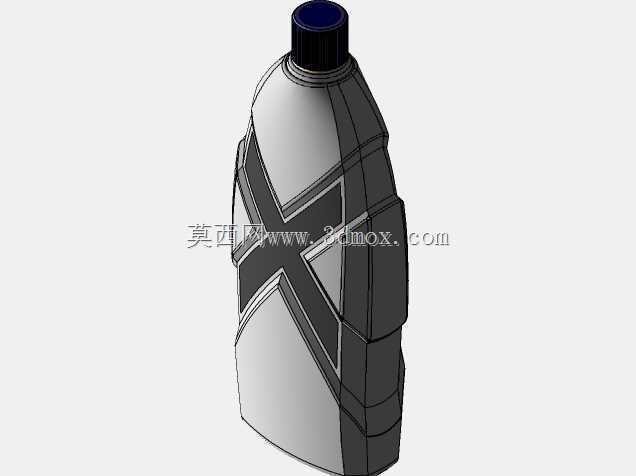

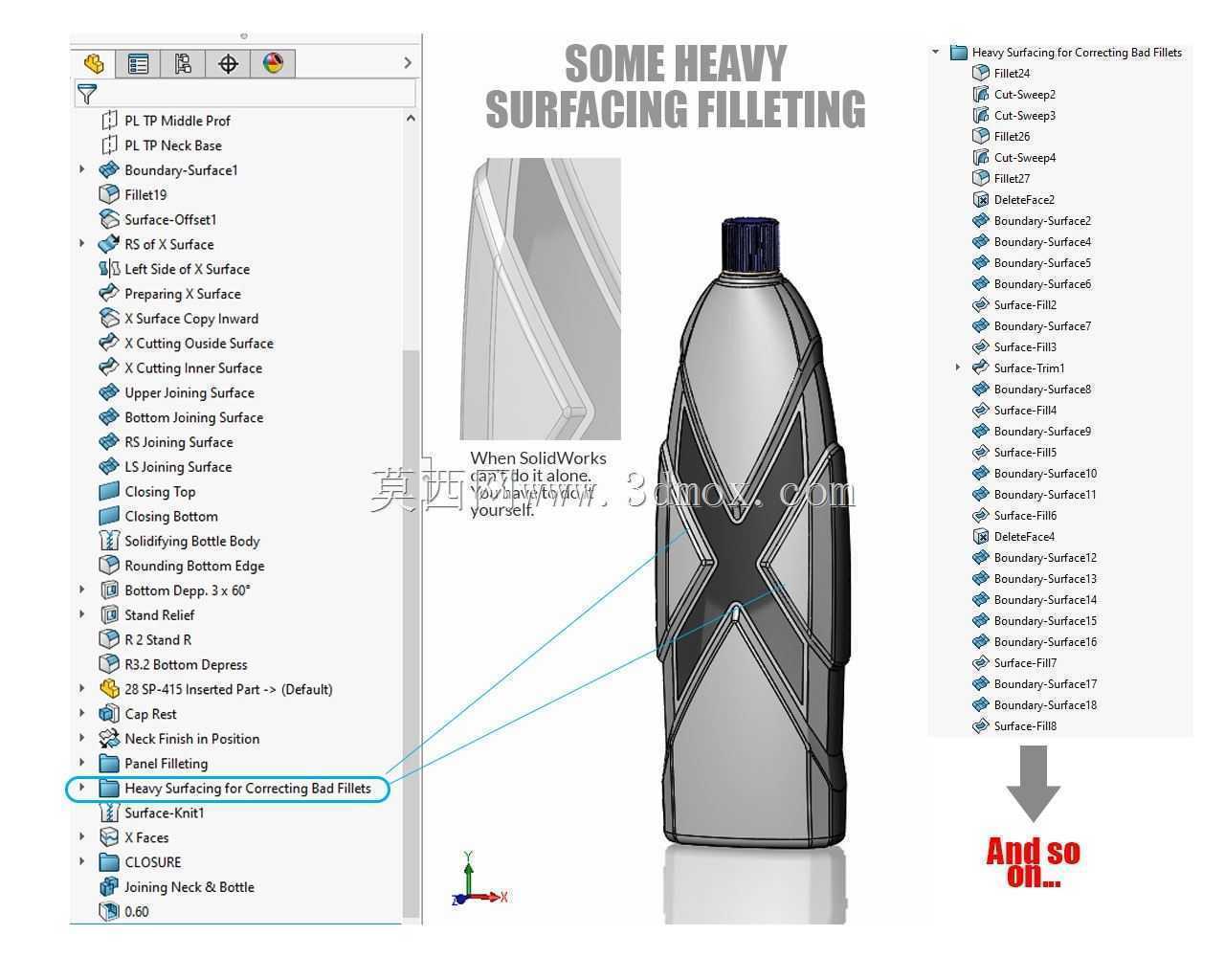

　　从结构设计逻辑来看，这类瓶身的X型交叉装饰纹理并非单纯的外观装饰，在建模阶段需要同步考虑吹塑成型的工艺边界：纹理的凸起高度不能超过瓶身基础壁厚的1.5倍，否则吹塑过程中会出现局部壁厚过薄、成型后易出现应力开裂的问题；纹理的所有转角都不能直接采用软件默认的直角倒圆，因为大曲率的交叉曲面位置，常规倒圆命令会出现曲面收敛、褶皱的问题，必须手动构建圆角的过渡曲面，保证每一处曲面的G2连续性，避免后续开模时出现分型面贴合不严、产品表面产生合模线错位的缺陷。

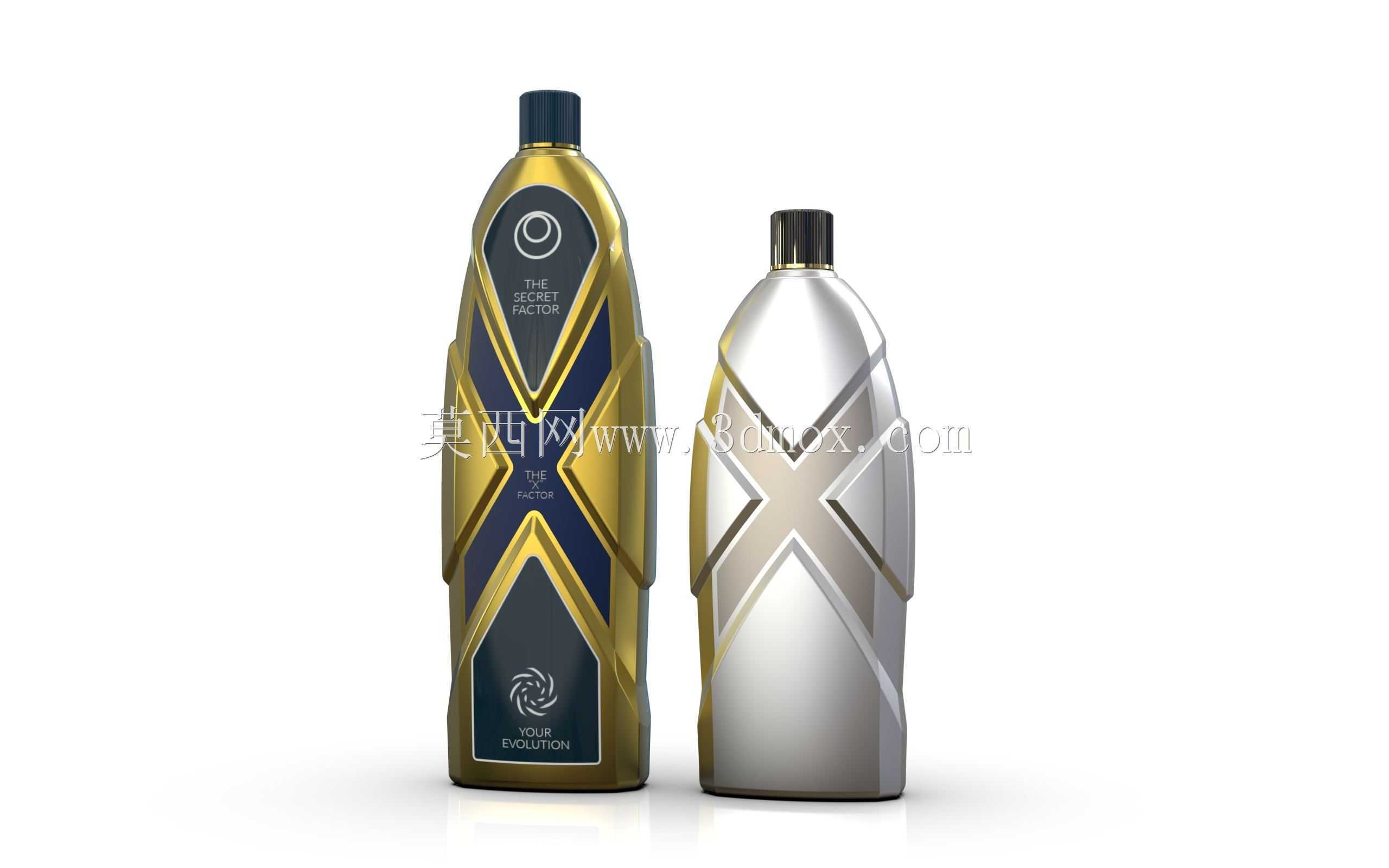

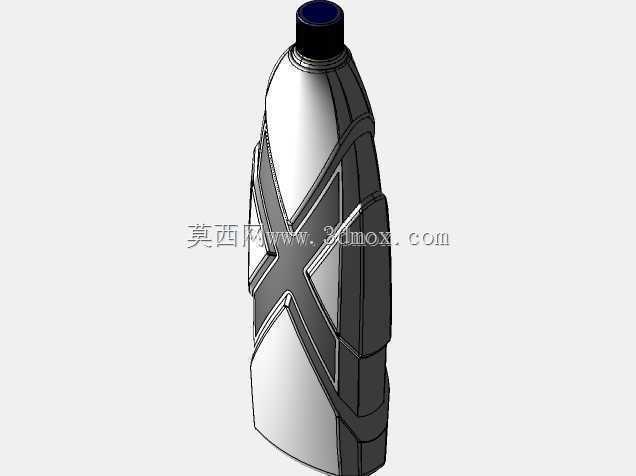

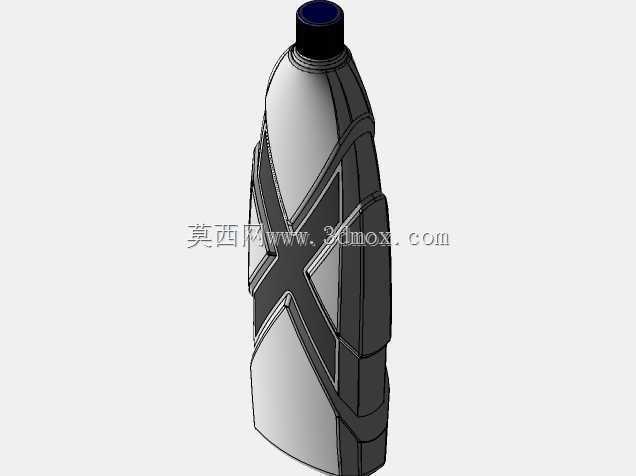

　　两款不同高度的瓶体采用同系列的X型纹理设计语言，矮款瓶身的曲面弧度更偏向饱满的握持手感，适合单手握持使用的场景，比如日常淋浴时单手持取的洗护产品，瓶身中部的内收弧度刚好贴合手掌的自然弯曲角度，X型纹理的凸起棱线刚好卡在指缝位置，即使手部沾有沐浴露泡沫也能稳定持握；高款瓶身的线条更修长，适合陈列在柜台、置物架上做展示类包装，纹理的线条从瓶底一直延伸到瓶肩位置，视觉上拉长瓶身比例，提升产品的精致感。

　　建模过程中需要严格控制瓶身的安装边界：瓶口采用标准的螺纹接口，匹配行业通用的旋盖尺寸，不需要单独开模定制瓶盖，能够大幅降低后续的量产成本；瓶底的支撑面做了内凹的防滑底圈，保证放置在光滑台面时不会出现打滑侧翻的问题，底圈的高度控制在1.2mm，既能够保证放置的稳定性，也不会因为底圈过高导致吹塑成型时底部积料过厚、产生缩水痕。

　　曲面拆分阶段需要提前预留贴标区域的平整面，虽然瓶身整体是异形曲面，但瓶身正面预留的标识区域做了微弧平整处理，保证后续不干胶标签粘贴时不会出现翘边、气泡的问题；纹理的所有凹陷位置都做了足够的脱模斜度，因为吹塑模具开模时是沿瓶身轴向脱模，所有垂直于脱模方向的倒扣结构都要做斜度修正，避免开模时拉伤瓶身表面，影响外观质感。

　　从结构强度验证的角度，这类薄壁塑料瓶需要承受灌装时的液体压力、运输过程中的堆叠压力，X型的交叉纹理实际上相当于在瓶身表面增加了一圈加强筋结构，相比同壁厚的光滑瓶身，带X型纹理的瓶身径向抗挤压能力能够提升40%左右，运输过程中即使受到外力挤压，也不容易出现瓶身凹陷变形、漏液的问题。建模时需要同步做壁厚分析，保证瓶身所有位置的壁厚均匀，尤其是纹理凸起和凹陷的过渡位置，壁厚差不能超过0.2mm，否则吹塑成型后会出现表面明暗不均的瑕疵，影响产品的外观质感。

　　瓶肩位置的曲面过渡采用渐消面处理，从瓶身的X型纹理自然过渡到瓶口的圆柱面，没有生硬的转折线，既提升了外观的流畅度，也避免了应力集中的问题——如果瓶肩位置有生硬的直角转折，灌装后受到液体压力的作用，很容易在转折位置出现开裂漏液的问题。瓶身的整体尺寸控制在常规手持包装的合理区间内，最大直径不超过85mm，保证成年人单手握持时能够完全环抱住瓶身，整体高度根据容量不同做差异化设计，矮款容量适配500ml以内的日常使用规格，高款容量适配750ml的家庭装规格，两款瓶身可以共用同一套瓶口螺纹模具，只需要更换模腔部分就能切换生产，大幅降低了模具投入成本。
