DIN5482标准矩形花键轴传动构件

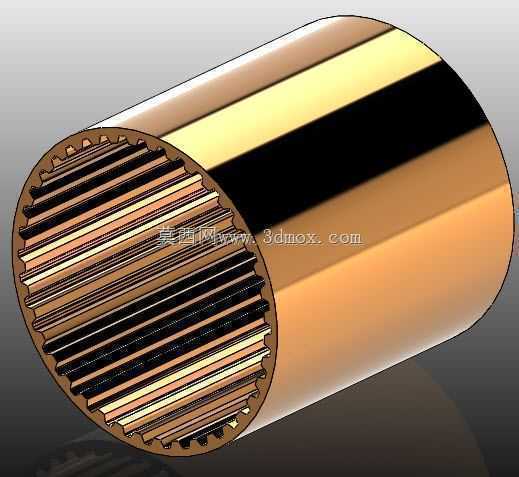

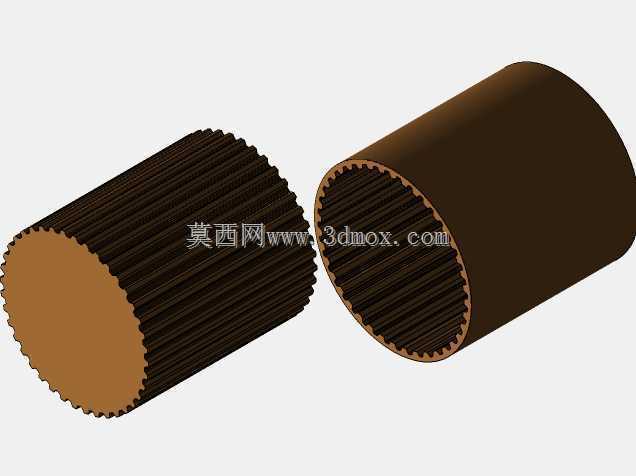

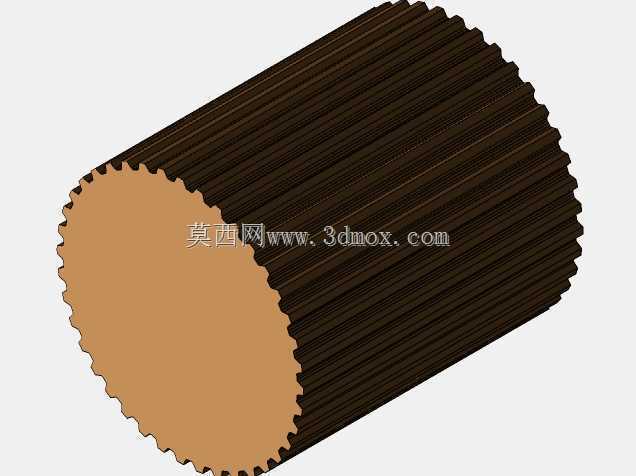

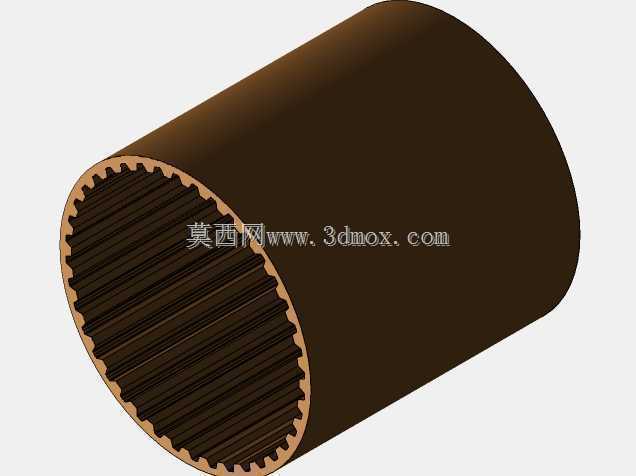

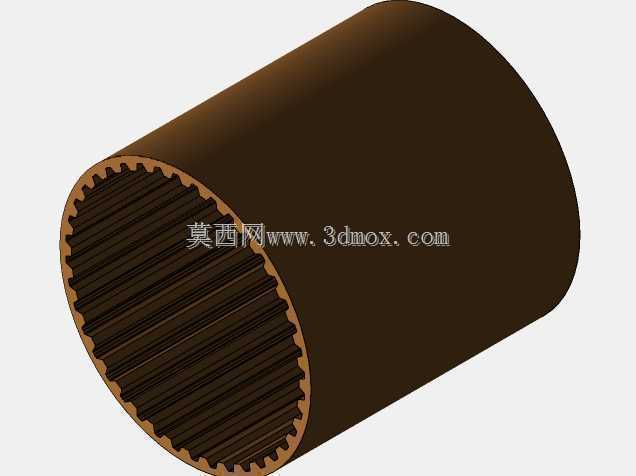

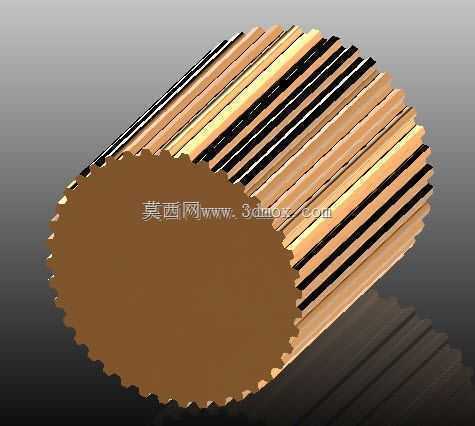

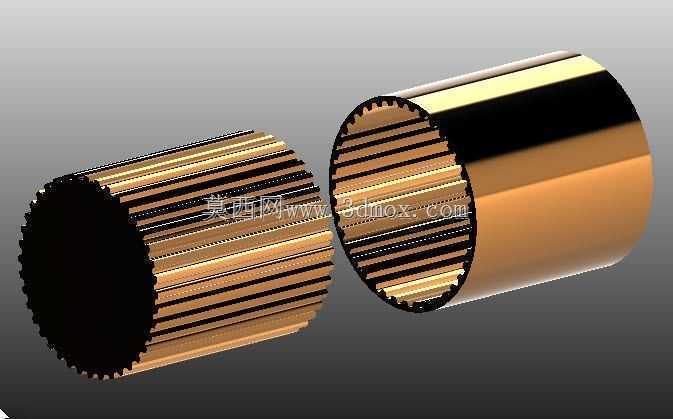

　　在机床主轴进给、重型减速器动力传递、工程机械行走机构这类需要大扭矩传递同时兼顾同轴度定位的传动场景中，花键连接的可靠性直接决定整套传动链的运行寿命，本次涉及的DIN5482标准花键构件，正是针对这类重载定心需求设计的传动零件。不同于普通平键连接仅靠单键侧面承载扭矩，该花键沿轴体周向均匀分布40个矩形齿，齿侧与轮毂键槽均匀贴合，承载时扭矩可通过所有齿面同步分散传递，即便在频繁正反转、冲击载荷波动的工况下，也不会出现单键压溃、轴毂相对窜动的问题。从实际安装边界来看，该花键的大径尺寸为90mm，小径配合尺寸为84mm，齿形采用2.25模数设计，建模时严格遵循DIN5482标准的齿形公差要求，齿侧配合间隙控制在H7/h6的过渡配合区间，

　　既保证装配时轮毂可顺利沿轴向滑入到位，又能在运行时依靠齿面的均匀接触实现精准定心，避免轴系运转时出现偏心振动。设计过程中优先考虑了齿根的应力集中问题，所有齿根位置均做了R0.3的圆角过渡处理，建模时没有采用简单的拉伸切除生成齿形，而是先绘制单个齿的渐开线修正轮廓，通过圆周阵列生成全部齿形后，对齿根、齿顶的棱边做了统一的倒角与圆角处理，还原实际加工后的零件形貌，避免后续做有限元分析时出现应力奇异点，影响结构强度校核的准确性。这类花键构件常配套在需要轴向滑移的传动节点上，比如机床变速箱的滑移齿轮轴、汽车分动箱的动力输出轴，轮毂可沿花键轴向滑动实现挡位切换，同时全程保持周向的扭矩传递能力，相比单键连接，其接触面积更大，

　　齿面单位面积承受的压应力更小，长期运行下的磨损量更低，维护周期可延长40%以上。建模时还还原了齿面的加工纹理特征，齿侧表面的粗糙度参考实际磨削加工的Ra1.6要求设置，装配时的导向倒角做在齿端15°位置，长度3mm，方便现场装配时快速对准键槽，不会出现齿端磕碰损伤的问题。从传动特性来看，该花键采用小径定心方式，相比大径定心的结构，其定心精度更高，加工时可通过外圆磨、内圆磨分别处理轴和轮毂的配合小径，适配高精度传动的需求，比如数控转台的分度轴、精密减速器的输入输出轴，都可采用这类标准花键实现动力传递。在实际选型应用中，需要注意轴段的配合长度，该花键的有效配合长度需根据传递扭矩的大小核算，当传递扭矩超过2000N·m时，

　　配合长度不宜小于齿部大径的1.2倍，避免齿面出现偏载磨损。建模过程中对齿形的累积公差做了模拟校验，所有齿的周向节距误差控制在0.02mm以内，保证装配后每个齿都能均匀承载，不会出现个别齿受力过大提前失效的问题。这类标准花键的通用性较强，不需要单独定制特殊刀具，采用标准的花键滚刀、花键磨床即可完成加工，生产制造成本低于定制化的异形花键，适合批量应用在各类通用传动设备中。在装配环节，花键配合面需涂抹极压锂基脂，减少滑移时的齿面磨损，同时避免锈蚀卡滞，尤其是在户外工作的工程机械传动节点，还需在花键端部加装防尘密封圈，防止泥沙进入齿面加剧磨粒磨损。从三维建模的实用性角度出发，该模型保留了所有齿形的细节特征，没有做简化处理，可直接导入装配体中做干涉检查、运动仿真，也可导出工程图用于生产加工，齿形的所有参数均严格对应DIN5482标准的数值要求，不会出现建模误差导致的加工报废问题。在设备维护场景中，这类标准花键的互换性较好，当齿面出现磨损超差时，可直接采购对应标准的花键轴和轮毂更换，不需要重新测绘定制，大幅缩短设备的停机维修时间。
