重型车辆空气制动系统RG2中继阀结构设计

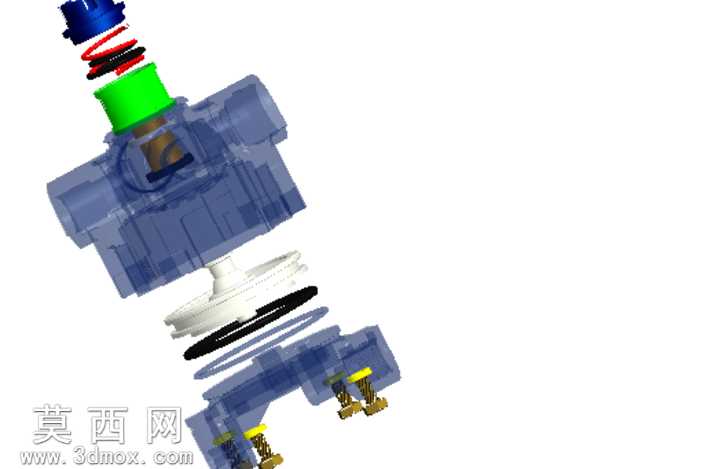

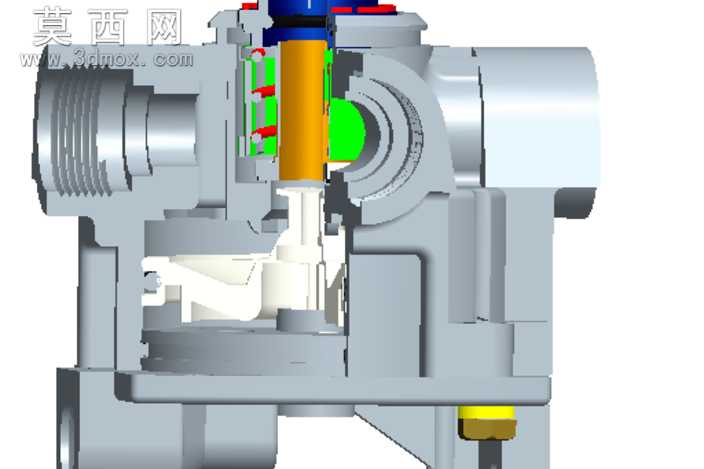

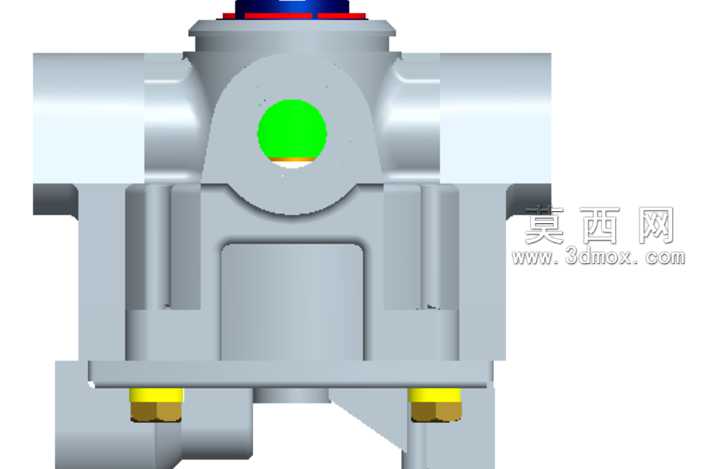

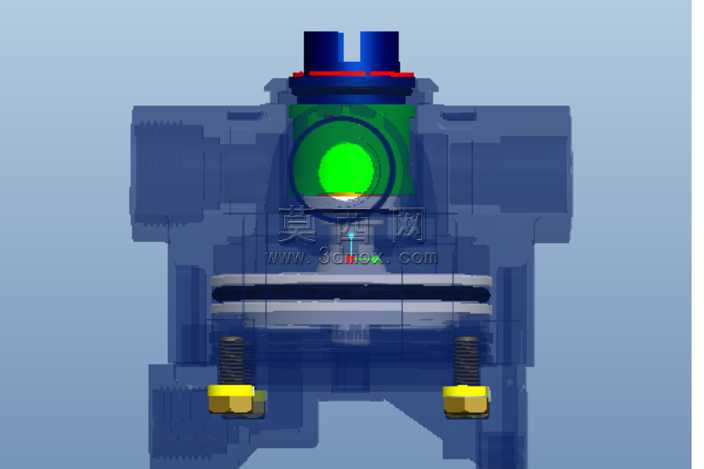

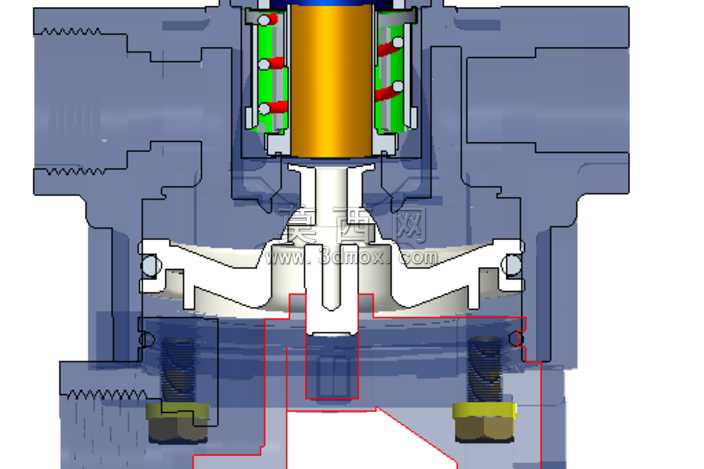

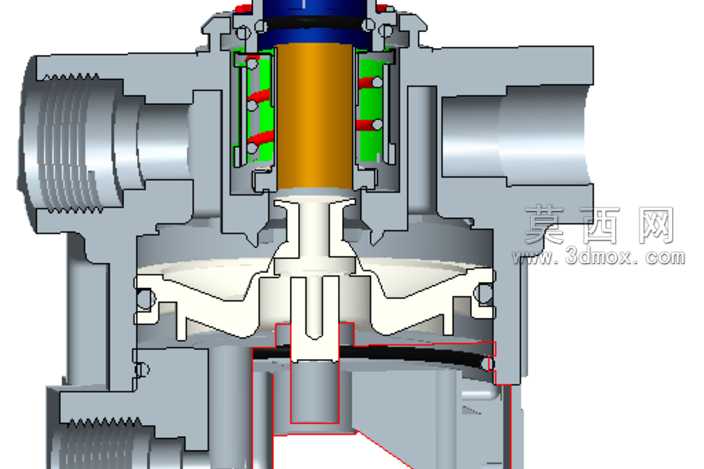

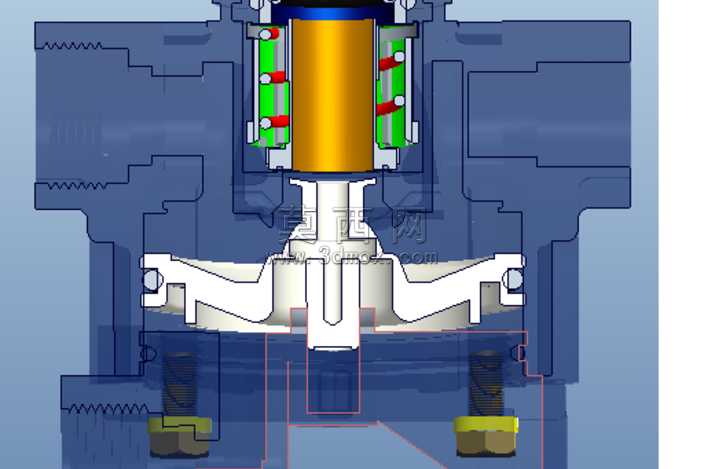

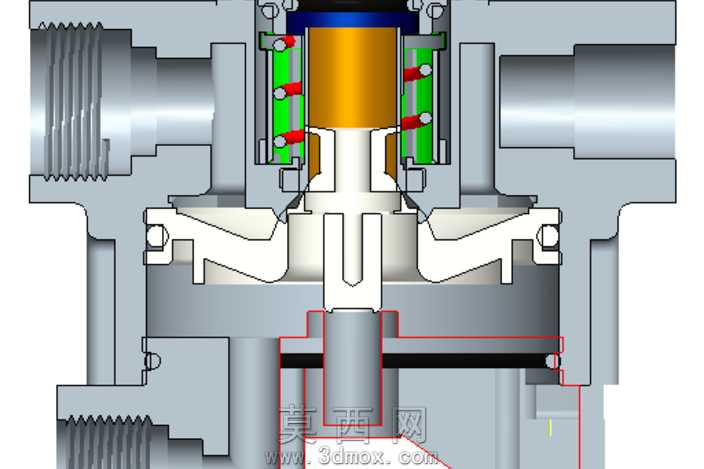

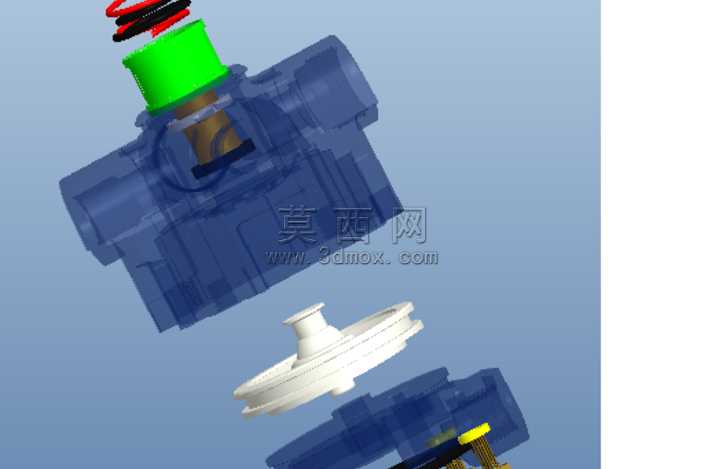

本作品为重型车辆空气制动系统配套的RG2中继阀三维结构设计，建模过程严格遵循气动阀类元件的工程设计规范，采用自顶向下的参数化建模逻辑完成全零件的结构搭建。首先根据中继阀在气路中的功能定位，确定其核心为进气控制、流量放大、压力随动的复合结构，拆分出上阀盖、复位弹簧、活塞组件、阀体主体、下阀座、密封件、连接接头等独立零件，每个零件的尺寸均参考重型商用车制动阀的通用安装与性能参数设定，保证结构的工程合理性。建模阶段对各配合面做了精准的公差预留设计，比如活塞与阀体内腔的滑动配合面、阀芯与阀座的密封贴合面，都按照气动元件的配合精度要求设置了合理的间隙，既保证活动部件动作顺畅，又避免气压泄漏问题。渲染环节采用半透明材质处理阀体主体，直观展示内部的气路走向与零件装配关系，不同功能的零件采用差异化色彩区分：顶部控制端的弹簧采用红黑配色区分不同刚度的复位元件，控制活塞采用亮绿色标识，密封件采用黑色橡胶材质表现，底部的气路接头采用金属黄铜质感呈现，整体渲染效果层次清晰，能够让观看者快速理解阀件的内部构造与装配逻辑。结构设计上重点优化了气路流通截面，保证制动时压缩空气能够快速充入制动气室，缩短制动响应时间，同时设置了平衡弹簧结构，保证输出气压与控制气压的稳定随动，避免制动过程中的压力波动。所有零件均做了工艺性优化，比如阀体的安装法兰面设置了标准螺栓孔位，密封槽的尺寸适配通用O型密封圈规格，零件的壁厚均匀，符合压铸或机加工的工艺要求，不存在无法加工的倒扣或薄壁结构，整体模型既具备结构展示价值，也可作为后续工程化设计、性能仿真的基础参考模型。
