小型手动内外螺纹连接迷你球阀

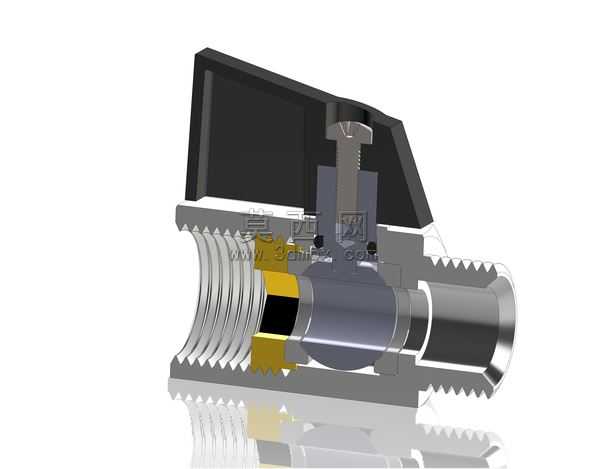

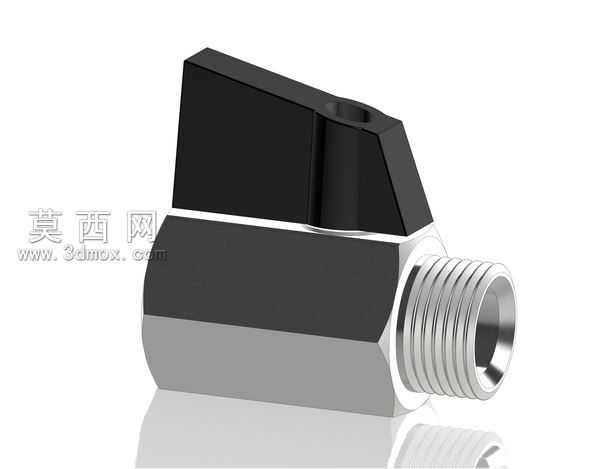

本模型为小型手动迷你球阀，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计标准，首先绘制阀体主体的回转截面草图，通过旋转凸台命令生成阀体基础基体，分别在阀体两端加工出外螺纹与内螺纹连接结构，螺纹特征严格按照公制螺纹标准参数绘制，保证后续装配的干涉检查有效性。手柄部分采用拉伸加拔模特征制作，手柄与阀芯的连接部位做了圆角过渡处理，避免应力集中的结构缺陷，阀芯为圆柱形通孔结构，与阀体内部的密封腔做了间隙配合的参数设定，保证转动顺畅的同时满足密封性能要求。渲染阶段采用Keyshot完成材质赋予，阀体部分采用哑光镀铬金属材质，调整粗糙度参数至0.15，反射强度设置为0.8，还原金属机加工后的细腻质感，手柄部分采用黑色哑光工程塑料材质，粗糙度设置为0.6，无明显反射效果，区分与金属部件的视觉差异。场景搭建采用浅灰色无缝背景，添加三点布光，主光源从左上方45度角照射，补光从右侧补充暗部细节，顶光勾勒部件轮廓，最终渲染出的效果图清晰展现阀门的整体结构与材质质感。设计思路上，该款阀门定位为小型气动、液压管路的通断控制元件，整体结构紧凑，体积小巧，手柄的扳动角度为90度，实现全开与全关的快速切换，两端的内外螺纹设计可直接适配不同规格的管路接头，无需额外转接件，降低管路安装的复杂度。建模过程中对所有配合面做了公差设定，阀芯与密封座的配合公差选用H7/g6，保证转动灵活无卡滞，螺纹连接部位的公差选用6H/6g，满足通用管路的连接标准，所有棱边均做了0.2mm的倒角处理，去除加工毛刺，提升产品的使用安全性。
