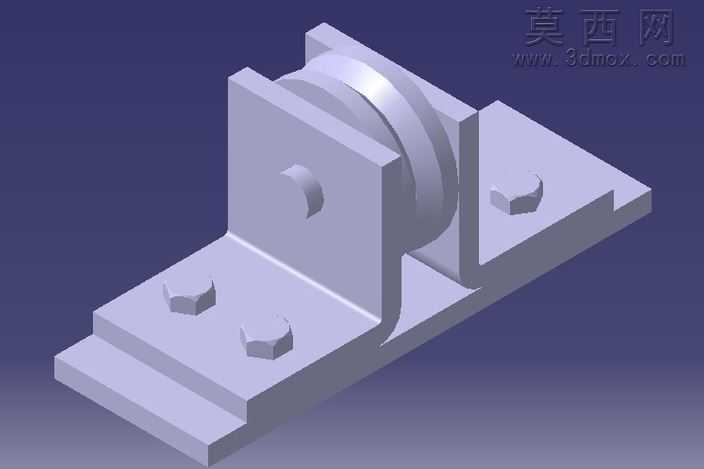

带安装底座的槽轮支撑组件结构设计

该支撑组件采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准平面定位底座的安装基面，通过拉伸特征生成带阶梯安装位的底板结构，底板上预留的四个螺栓安装孔采用同轴心约束定位，确保后续装配时紧固件可精准对位。滚轮部分通过旋转特征生成带环形凹槽的槽轮主体，槽轮中心的轴孔与两侧立板的安装轴位采用同轴配合，两侧立式支撑板通过凸台特征与底板完成嵌合定位，建模时对支撑板与底板的结合面添加了重合约束，保证整体结构的装配精度。材质配置上整体结构选用常用的碳素结构钢材质，渲染时赋予金属哑光质感，对螺栓头部、槽轮工作面做了细微的粗糙度区分，通过环境光遮蔽效果强化各部件的结构层次，清晰展现立板对槽轮的侧向限位结构，以及底板阶梯位的安装适配设计。设计思路围绕滚轮的稳定支撑需求展开，两侧立式支撑板的高度经过参数化校核，既保证槽轮转动时不会与底板发生干涉，又能对槽轮的轴向窜动形成有效限制，底板的阶梯结构可适配不同高度的安装基面，四个外六角螺栓的布局兼顾了安装紧固的受力均匀性，槽轮的环形凹槽结构可适配对应规格的轨道或缆绳，整体结构无冗余设计，各部件的受力路径清晰，装配逻辑符合常规机械安装的操作习惯，建模过程中对所有棱角做了工艺性倒角处理，既避免应力集中问题，也符合实际机加工的工艺要求，渲染视角采用等轴测视角，可完整展现组件的整体布局与各部件的装配关系，无需额外剖切即可清晰观察到底板、立板、槽轮、紧固件的相对位置与连接方式。
