激光切割钣金安装支架结构设计

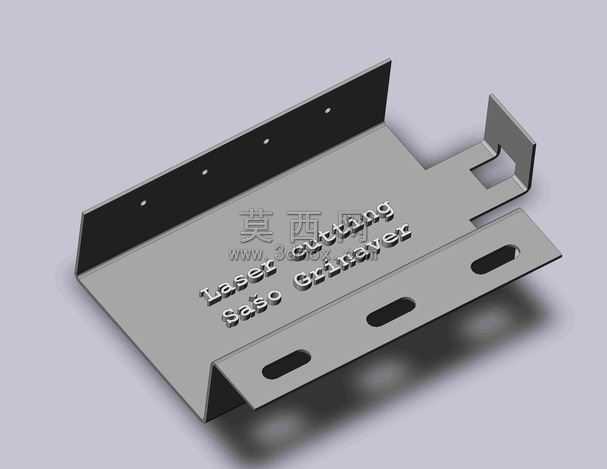

本作品为一款适配激光切割工艺的钣金安装支架三维设计，建模阶段采用SolidWorks钣金模块完成全流程参数化构建，首先绘制基础平板的草图轮廓，精准定位各安装孔、长圆孔的位置与尺寸，其中侧边垂直翻边上的等距小孔用于支架整体的壁挂固定，前端伸出段的三个长圆孔可适配不同安装位置的调节需求，避免装配时的孔位公差问题。建模过程中严格遵循钣金加工的工艺规范，设置统一的板材厚度与折弯内R角，保证折弯工序的可加工性，右侧的卡扣式折弯结构经过多次参数调整，既保证卡扣的弹性卡接强度，又避免折弯时出现板材撕裂的问题。材质设置选用常用的冷轧钢板材质，赋予模型哑光银灰的金属质感，渲染阶段添加柔和的环境光与定向光源，清晰呈现钣金件的折弯棱角、孔位边缘细节以及表面的蚀刻文字效果，蚀刻文字区域通过草图包覆命令实现凹陷效果，还原激光打标后的真实视觉表现。设计思路围绕激光切割加工的优势展开，所有外轮廓与孔位均为直线或圆弧构成的可切割路径，无需额外的铣削工序，一体折弯成型减少后续焊接组装步骤，整体结构兼顾安装固定的稳定性与装配调节的灵活性，可作为电子设备、小型工控组件的安装承载支架使用，建模时预留的工艺缺口有效避免折弯处的材料挤压变形，各折弯边的避位设计也保证了安装时不会与周边部件产生干涉。
