折叠式铝合金自行车矩形夹固车干

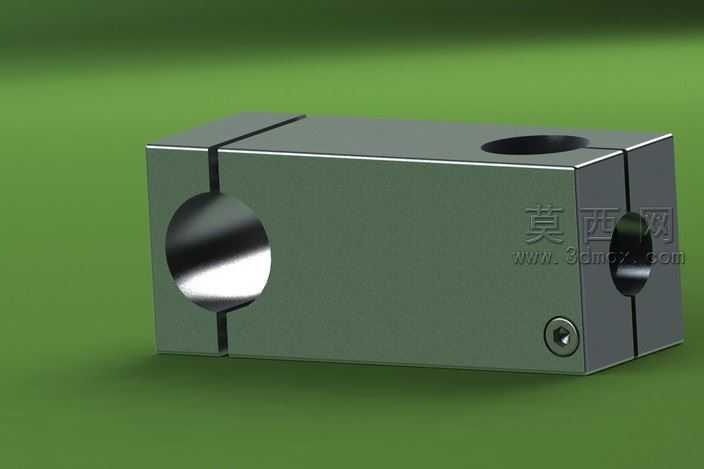

该作品为折叠自行车配套的铝合金矩形夹固车干三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，以基准面定位核心装配轴线，先绘制矩形主体的截面草图，通过拉伸凸台生成基础块体，再依次切削出中部用于穿装车把立管的大直径通孔、端面用于安装锁紧螺丝的四个定位小孔、顶部用于固定走线座的沉孔，以及侧面的开缝式夹紧槽结构，所有孔位与槽体的尺寸公差均按照自行车行业通用装配标准设定，保证后续虚拟装配时各部件的配合精度。渲染阶段采用金属哑光铝合金材质，调整材质的粗糙度、反射率参数还原6061铝合金经阳极氧化后的细腻质感，场景设置柔和的侧上方主光源搭配环境补光，突出块体的棱边倒角与孔位的内壁曲面细节，避免金属表面出现过曝反光。结构设计上采用开缝夹固的经典锁紧方案，矩形主体的分体式开槽可在螺丝锁紧时产生均匀的弹性形变，抱紧穿入的管件实现无间隙固定，相比传统圆形夹座拥有更大的接触面积，夹持稳定性更强，同时矩形外形更适配折叠车的简约设计风格，整体结构无冗余特征，在保证结构强度的前提下尽可能缩减了整体体积与重量，适配折叠车轻量化、小型化的设计需求。建模过程中对所有锐边均添加了0.5mm的倒角特征，既消除加工时的应力集中隐患，也避免安装使用时的锐边划伤风险，各安装孔位的位置度均经过虚拟校验，确保与市面主流折叠车的把立管、前叉立管尺寸完全兼容，可直接用于后续的工程出图与数控加工生产参考。
