带伸缩式针结构的升降装置设计

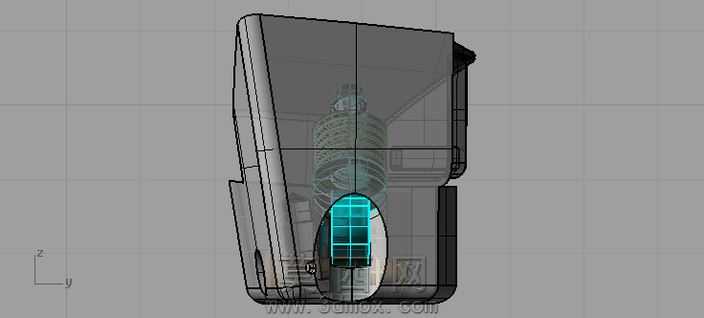

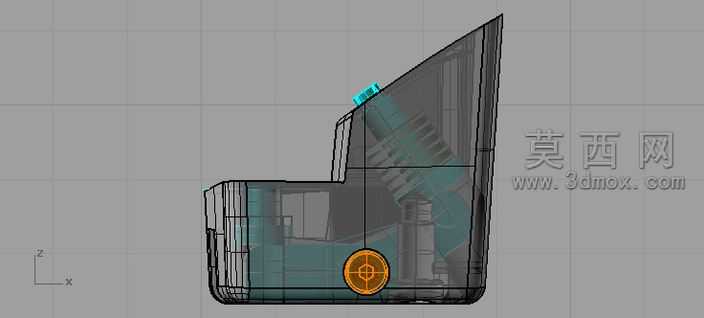

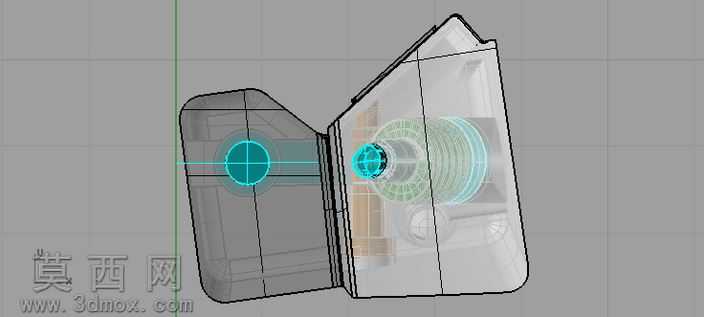

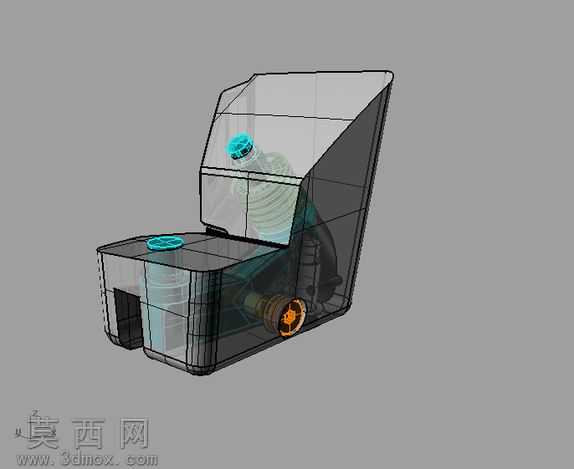

本作品为带伸缩式针结构的升降装置三维建模设计，整体采用半透明外壳搭配内部实体结构的展示方式，在三维建模过程中，首先对装置的整体功能需求进行拆解，明确其需要实现升降动作与伸缩针的联动配合，同时兼顾模具拆分的生产可行性。建模阶段先搭建整体外轮廓的壳体结构，将外壳设计为带斜切面的盒体形态，预留出内部组件的安装空间，壳体上设置两处圆形操作位标识，分别对应不同的功能触发区域，底部预留出传动组件的安装槽位。内部结构建模时，重点还原伸缩针的升降导向结构，将伸缩针组件与内部的弹性复位结构、传动齿轮组进行装配约束，保证伸缩针在升降过程中行程精准、无卡滞，同时在壳体内部设计对应的导向槽与定位柱，对内部组件的安装位置进行限位。针对模具拆分的需求，建模时将整体结构拆分为7个不同的模具部件，包含2个平原零件以及5处对应孔位与插槽结构，所有拆分面均做了脱模斜度处理，避免出现倒扣结构影响后续开模，同时设计了可互换插入的锁定结构，该结构是在现有升降器的基础上优化而来，解决了部分孔心无升降器上锁定部分的安装适配问题。材质渲染阶段，外壳采用半透明磨砂塑料材质，既可以清晰展示内部结构布局，又能体现装置的外壳质感，内部传动结构分别采用金属材质与工程塑料材质区分，齿轮部分做了金属光泽与齿面细节处理，伸缩针部分采用高亮金属材质突出核心功能部件，操作位标识采用亮蓝色半透明材质，与整体深色的内部结构形成视觉区分，底部传动轮采用橙色轮毂搭配黑色橡胶外圈的材质设置，增强结构的辨识度。整体建模过程严格遵循装配逻辑，所有运动部件均设置了合理的运动间隙，静态结构之间做了贴合约束，既保证了模型的展示效果，也为后续的结构验证、模具生产提供了准确的三维数据参考。
