剪叉式电梯升降传动机构设计

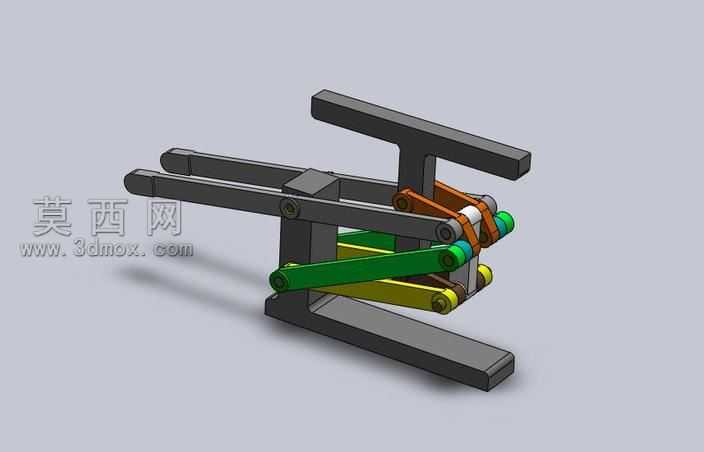

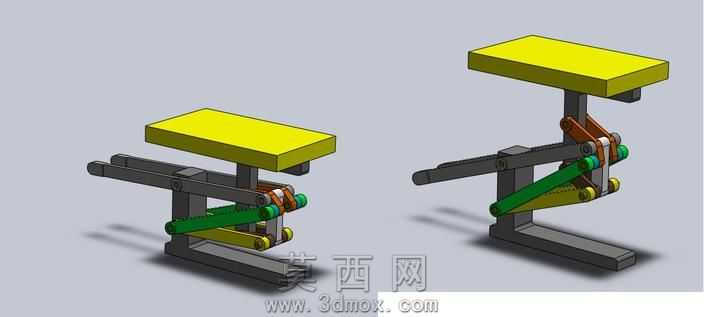

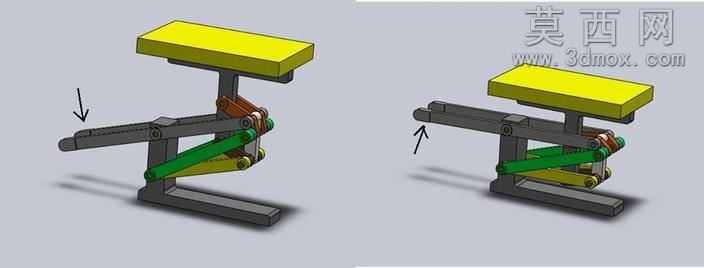

本作品为剪叉式电梯升降传动机构的三维建模设计，整体采用多连杆铰接的剪叉伸缩结构作为核心承载与运动实现单元，建模过程中严格遵循机械设计的尺寸配合规范，对每一处铰接销轴、连杆臂、底座支撑以及顶部承载平台都进行了参数化建模，确保各部件之间的装配约束关系完全符合实际机械运动逻辑。建模阶段针对不同功能的部件进行了差异化的材质赋予：底座与顶部承载平台采用深灰色哑光金属材质，模拟铸铁机架的厚重质感与结构强度；长短交错的剪叉主臂分别采用深灰、亮绿、明黄等差异化配色，既区分不同层级的运动连杆，也便于直观观察机构伸缩过程中各臂体的运动轨迹；铰接位置的销轴采用亮面金属材质，端部的限位套采用青绿色工程塑料材质，还原实际装配中销轴与耐磨衬套的材质搭配。结构设计上采用多层剪叉交叉铰接的布局，通过多组平行四边形连杆机构的联动，实现顶部平台沿垂直方向的平稳升降，铰接点的位置经过反复校核，确保机构在全行程伸缩过程中无运动干涉、无死点，传动过程受力均匀。设计思路围绕电梯类升降设备的平稳性需求展开，摒弃了复杂的导轨导向结构，依靠剪叉连杆自身的几何约束实现垂直导向，整体结构紧凑、承载能力强，同时便于后续添加驱动组件实现动力输入，可作为小型升降梯、作业平台的核心机构参考，建模完成后通过运动仿真验证了机构的运动流畅性，各部件的运动行程、配合间隙均符合设计预期，能够直观展示剪叉升降机构的工作原理与结构特点。
