Wi-Fi无线通信模块结构三维设计

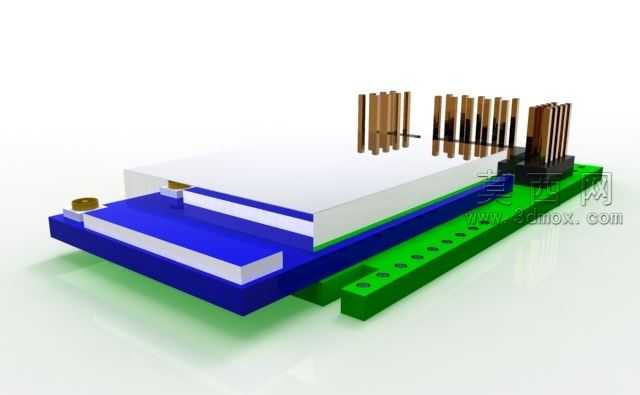

本作品为Wi-Fi类无线通信模块的三维结构设计，建模过程严格参照实物模块的真实尺寸比例完成，首先通过测绘获取模块各组成部分的轮廓参数，在三维建模环境中先搭建基底PCB板的基础外形，分别绘制出蓝色功能载板、绿色扩展接板的平面轮廓后拉伸为实体，对板件边缘做倒角处理还原真实加工的圆角细节，同时预留出板上的安装定位孔位，按照孔位的实际直径做切除特征保证结构精度。随后对板载元件进行逐一建模，顶部的排针引脚采用圆柱阵列特征完成，区分不同功能引脚的长度差异，引脚根部的塑胶固定座通过长方体拉伸后与引脚做布尔合并，还原排针的真实装配结构；模块上的金属屏蔽罩采用薄壁壳体特征建模，表面做细微的磨砂质感处理，还原金属屏蔽件的哑光金属质感。建模过程中对各元件的装配位置做精准对位，保证排针间距、板件叠放高度、接口位置完全符合实物的装配公差要求，避免出现结构干涉问题。材质渲染阶段，PCB板材分别赋予蓝色、绿色的阻焊层材质，调整材质的粗糙度参数还原真实电路板的半哑光质感，排针引脚赋予抛光黄铜材质，添加微弱的反射效果模拟金属引脚的光泽，屏蔽罩赋予哑光锡镍合金材质，模块底部的白色封装区域赋予磨砂塑料材质，区分不同元件的材质差异。场景搭建采用浅素色背景，添加柔和的环境漫反射光照，搭配微弱的底部投影，突出模块本身的结构层次，同时对板上的细节标识做简化的贴图处理，在保证渲染效果整洁的同时还原模块的外观特征。设计过程中充分考虑模块的实际使用场景，预留出外接天线的安装位置，还原标准RN-SMA-4.4毫米连接器的接口结构，保证模型既具备外观展示效果，也可用于结构装配验证、产品演示等场景，整体建模过程严格遵循电子硬件类产品的结构设计规范，各部分比例协调，细节还原度高，能够直观呈现该Wi-Fi模块的完整结构组成。
