仿插座结构插头式保险丝夹持支架

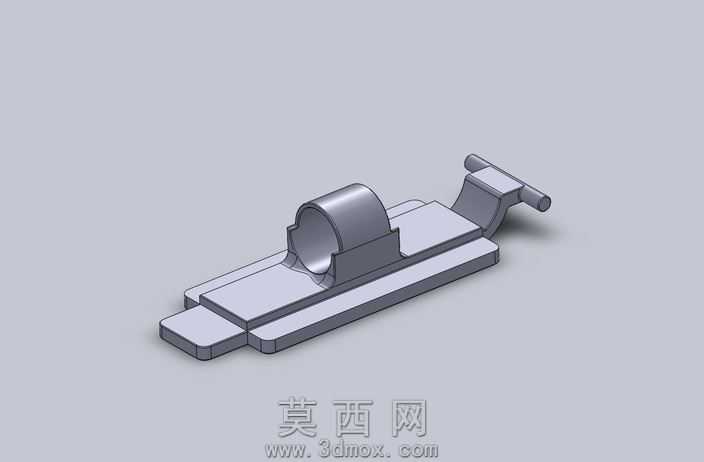

本作品为插头式保险丝夹持支架，整体采用三维参数化建模方式完成，建模过程中以日常插座的插拔夹持结构为核心参考原型，先绘制底座部分的二维轮廓草图，通过拉伸凸台命令生成多层阶梯状的绝缘基座主体，基座的分层台阶结构既可以保证整体安装时的定位稳定性，也能为内部导电夹持结构预留足够的安装空间，同时避免使用过程中出现结构干涉问题。在基座中部的保险丝容纳区域，通过圆弧拉伸与切除命令构建出半包围式的弧形抱合结构，该结构的圆弧内径与常规管状保险丝的外径尺寸精准匹配，能够保证保险丝装入后不会出现径向晃动，同时弧形结构的边缘做了等半径圆角处理，既可以避免安装保险丝时刮擦损坏保险丝外层绝缘层，也能优化整体应力分布，降低长期使用过程中结构开裂的风险。基座尾部的插拔连接结构参考了标准电源插头的插脚形态，通过拉伸与放样命令构建出带限位凸台的插合端，插合端的横向凸轴结构可以实现与对应插座基座的快速卡接，无需额外紧固件即可完成快速装配，提升了部件的拆装维护效率。材质渲染阶段，整体结构采用哑光浅灰色硬质工程塑料材质，调整材质的粗糙度与反射参数模拟常用绝缘电木的质感，既符合电器配件的绝缘安全设计要求，也能直观区分绝缘基座与后续可添加的金属导电接触部件。设计过程中优先考虑结构的实用性与易加工性，所有结构均采用均匀壁厚设计，避免出现壁厚突变导致的注塑成型缺陷，各连接位置均添加了工艺圆角，既提升了结构强度，也适配常规注塑加工的脱模要求。当前版本完成了核心的夹持与插拔结构设计，后续可拓展添加导电接触弹片、防脱卡扣等细节结构，进一步完善该保险丝支架的实际使用功能，整体结构紧凑，安装便捷，可适配小功率电器的电路保险丝安装场景。
