双色防滑手柄钢丝钳三维建模设计

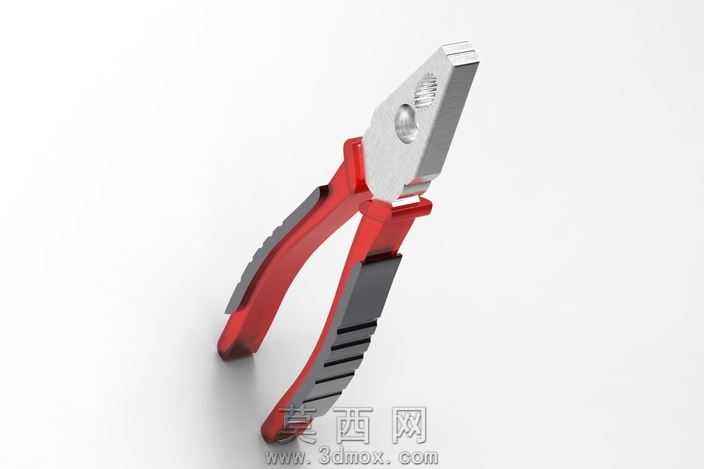

本次三维建模作品为日常家用及工业检修场景常用的双色防滑手柄钢丝钳，建模过程中首先对钢丝钳的整体结构进行拆解分析，将其分为金属钳头、铰接转轴、双色注塑手柄三大核心模块，按照实物等比例进行尺寸标定，确保各部件比例协调、装配关系准确。钳头部分采用多边形建模方式，先勾勒出钳口剪切刃、夹持齿纹、铰接孔的基础轮廓，通过挤出、倒角、布尔运算等操作还原钳头的金属切削结构，对钳口的细密齿纹做了精细化的凹凸纹理处理，既保证视觉上的真实感，也还原了实物夹持工件时的防滑咬合结构，铰接位置的转轴做了同轴度约束，模拟真实钳子的开合转动逻辑，可实现钳体的开合动作演示。手柄部分采用软硬材质双色设计，内层为硬质红色塑料基体，外层贴合手掌握持区域覆盖灰色软胶防滑层，建模时按照人体工学握持曲线调整手柄的弧度与粗细变化，软胶区域做了横向凹槽纹理设计，既提升握持时的摩擦力，也优化了长时间使用的手感，软硬材质的衔接处做了平滑过渡处理，避免出现生硬的拼接缝隙。材质渲染阶段，金属钳头赋予高反光的不锈钢材质，调整金属粗糙度参数模拟出冷轧钢材的哑光金属质感，边缘位置做轻微的磨损做旧处理提升真实度；红色硬塑料部分调整为半哑光的工程塑料质感，保留轻微的反光特性；灰色软胶部分降低反光度，添加细微的颗粒质感模拟橡胶类软材质的触感表现。场景布光采用三点布光法，主光源从斜上方45度角打亮钳体正面，补光源弱化阴影区域的死黑问题，轮廓光勾勒钳体边缘轮廓，让整体模型在纯白背景下层次分明，清晰展现各部分的结构细节与材质差异，最终呈现的模型既可以用于五金工具产品的展示演示，也可作为工具类场景的装配素材使用。
