球形接头工装夹具三维结构设计

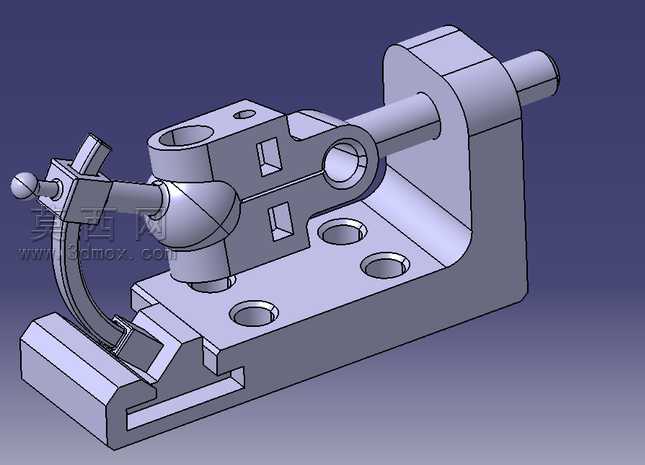

本作品为球形接头配套的工装夹具三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对各零部件的尺寸公差、装配间隙做了预设，确保模型可直接对接生产加工环节。模型整体采用灰铸铁质感的金属材质渲染，通过环境光遮蔽、漫反射分层渲染，清晰呈现出各部件的棱角、安装孔位与配合面细节，底座部分的沉头孔、侧面的定位槽、夹臂的铰接结构都做了精细化建模，没有出现破面、重叠面等建模问题。结构设计上，该夹具采用卧式C型底座作为承载主体，底座上设置多组标准安装孔，可直接固定在机床工作台面；中部设置球形接头定位座，可适配对应规格球形接头的球面定位需求，保证装夹后工件的同轴度；侧部设置带手柄的锁紧夹臂，夹臂前端做仿形球面设计，可贴合球形接头的外球面实现多点压紧，避免装夹过程中工件出现偏移、转动问题；上部设置横向定位轴，可穿过球形接头的中心孔实现径向定位，配合夹臂的压紧力实现六自由度完全约束，满足后续钻孔、铣削、检测等多工序的装夹需求。设计思路围绕教学实训场景展开，整体结构简单易懂，装配关系清晰，各零部件均可独立拆解，可作为机械装配课程、工装设计课程的教学演示案例，也可经过简单尺寸调整后直接应用于实际生产中的球形接头类零件装夹作业，模型同时保留了完整的特征树，方便学习者根据需求修改参数、调整结构，适配不同规格的球形接头装夹需求。
