钻机配套集成式厢式控制房屋结构设计

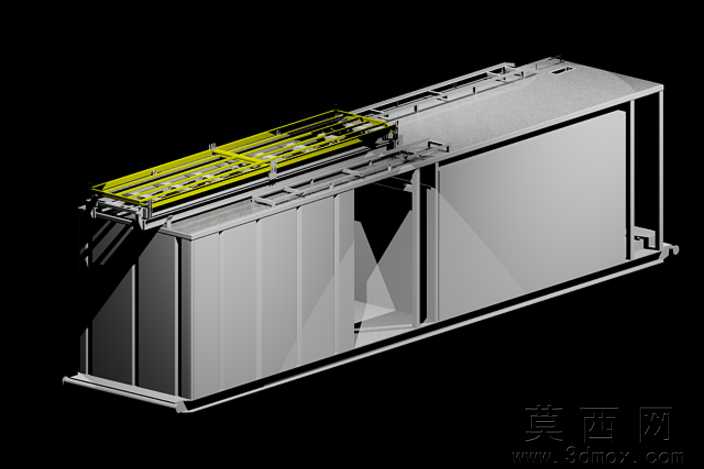

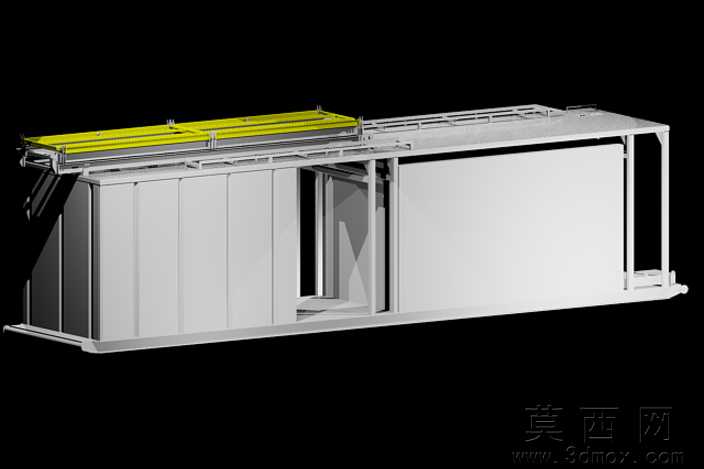

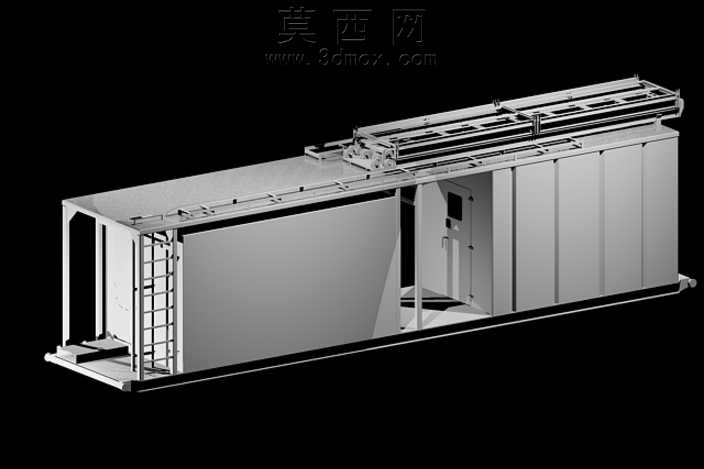

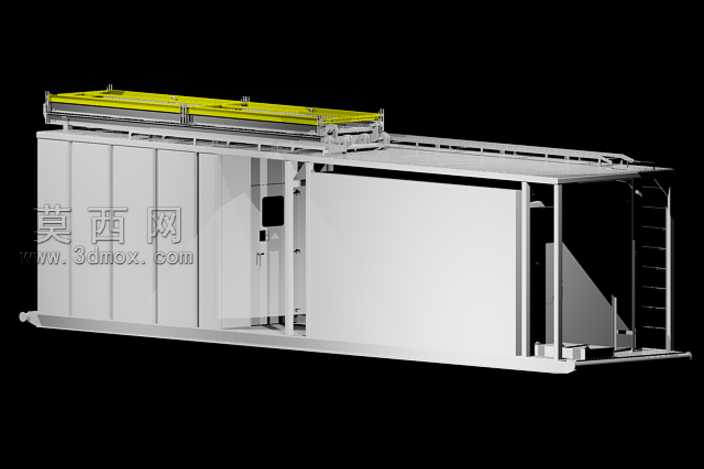

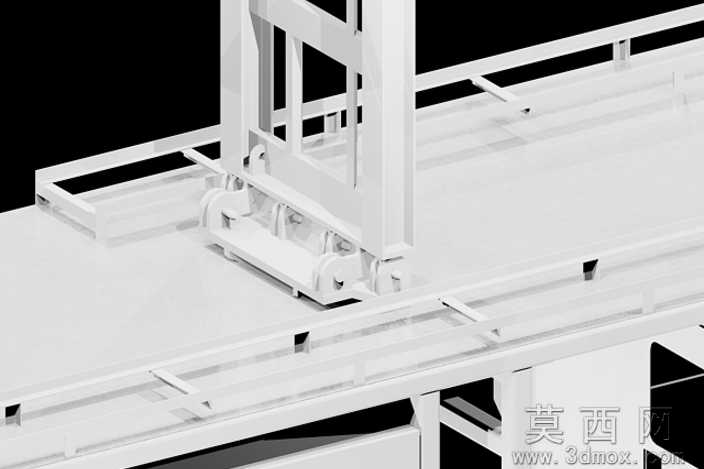

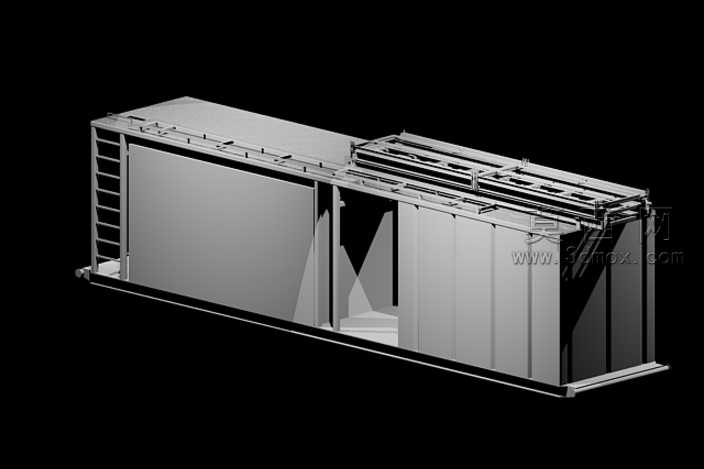

本作品为适配陆地钻机作业场景设计的集成式厢式控制房屋三维模型，整体采用标准集装箱式模块化框架作为承载基底，建模阶段严格遵循工业方舱的通用尺寸规范，先通过基准面定位搭建底部承载底架的三维草图，依次绘制出底架边梁、横梁、地板支撑结构的截面轮廓，通过拉伸、焊接特征组合成完整的底架承载结构，保证底架的承重载荷参数匹配钻机配套设备的安装需求。主体厢体部分采用夹芯板拼装式结构建模，先完成厢体立柱、顶架边梁的框架搭建，再对每一块壁板进行单独建模，壁板预留出舱门、观察窗、设备穿线孔的安装位，其中舱门部分单独建模制作了门框、门扇、门锁、铰链的细节结构，还原工业方舱门的密封、锁止功能结构。厢体顶部设计了集成式布线桥架与设备安装导轨，建模时将桥架的分段连接结构、导轨的滑块安装位、线缆固定卡扣都做了精细化还原，顶部还预留了与钻机主体连接的对接法兰结构，保证厢体与钻机的管线、结构可以快速对接。侧面设计了外置爬梯结构，爬梯的踏步、扶手、与厢体的连接固定座都通过钣金特征建模完成，还原爬梯的实际承重结构与安装方式。材质渲染阶段，厢体外壁采用哑光工业灰的金属漆面材质，底架、爬梯采用镀锌钢材的金属质感材质，舱门、观察窗边框采用不锈钢材质，玻璃部分设置半透明带轻微反光的材质属性，顶部桥架、导轨采用发黑处理的金属材质，布线部分采用不同颜色的塑料材质区分不同功能的线缆，整体渲染效果还原工业现场设备的真实质感。设计思路上采用全集成化的布局，将钻机所需的SCR控制单元、布线系统、操作终端全部整合在厢体内部，厢体地板设计了可伸缩式的铺装结构，在设备安装维护时可以拓展操作空间，日常使用时收回保证厢体的紧凑性，整体结构满足野外作业的吊装、运输、快速部署需求，所有结构的连接点都做了加强设计，适配野外复杂工况的使用要求。
