拖挂式家禽运输上笼结构三维设计

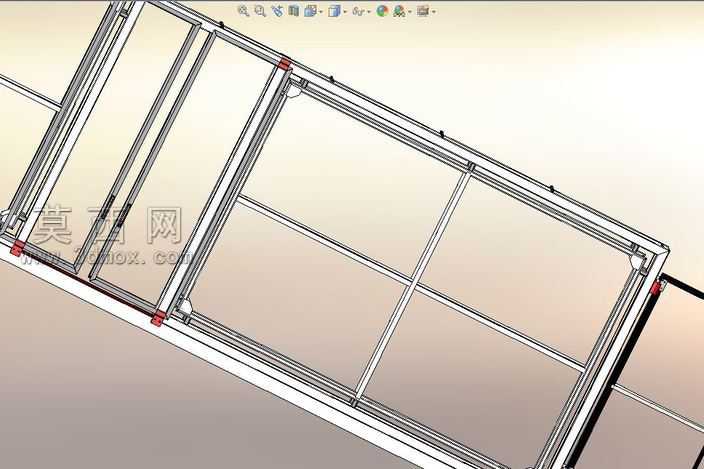

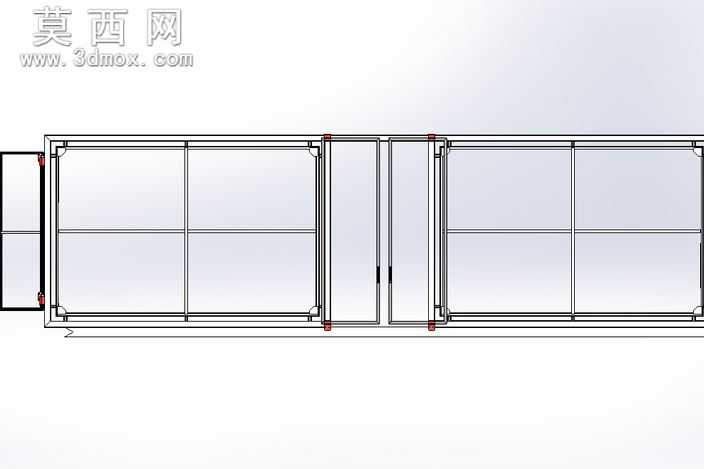

本作品为适配拖挂车使用的家禽运输上笼三维结构模型，整体采用框架式对称布局设计，建模过程中严格遵循运输载具的尺寸适配逻辑，预留250毫米的侧部安装余量用于后续加装篱笆围挡结构，可直接挂载于拖挂车底盘完成装配。建模阶段以SolidWorks为核心工具，先通过基准面定位搭建整体外轮廓骨架，采用矩形管材作为主框架的基础型材，依次完成纵向主梁、横向分隔梁、端部连接结构的特征建模，所有型材交接处均做贴合约束处理，还原实际焊接装配的连接逻辑，避免结构干涉问题。模型主体分为左右两个对称的装载舱段与中部通行区域，横向分隔梁将每个装载舱划分为上下两层、左右两格的独立装载空间，可实现家禽的分栏装载，避免运输过程中挤压堆叠造成的损伤；端部设置带导向结构的连接端板，预留与拖挂车底盘的安装孔位，可直接匹配标准拖挂连接结构完成固定。材质设定上，主框架采用镀锌钢材材质，表面做哑光防锈处理，还原金属型材的真实质感，连接部位的紧固件采用标准件库调用的螺栓、卡扣模型，细节处还原红色缓冲胶垫的装配位置，对应实际使用中的减震、防磕碰需求。设计思路围绕家禽运输的实际使用场景展开，整体框架采用轻量化的管材排布，在保证结构强度满足运输承重要求的前提下，尽可能降低笼体自重，减少拖挂车的负载损耗；中部预留的通行空间可方便装卸人员进出完成家禽的装卸作业，两侧预留的围挡安装位可根据运输家禽的品类选择不同密度的篱笆围挡，适配鸡、鸭、鹅等不同体型家禽的运输需求，避免运输过程中家禽逃逸。模型的所有结构特征均做参数化处理，可根据不同拖挂车的底盘宽度、装载量需求调整整体长宽尺寸与分隔梁间距，具备较强的适配修改空间，整体结构无冗余设计，所有连接部位均做圆角过渡处理，避免尖锐棱角对家禽或装卸人员造成划伤，完全符合活体畜禽运输装置的设计规范与使用要求。
