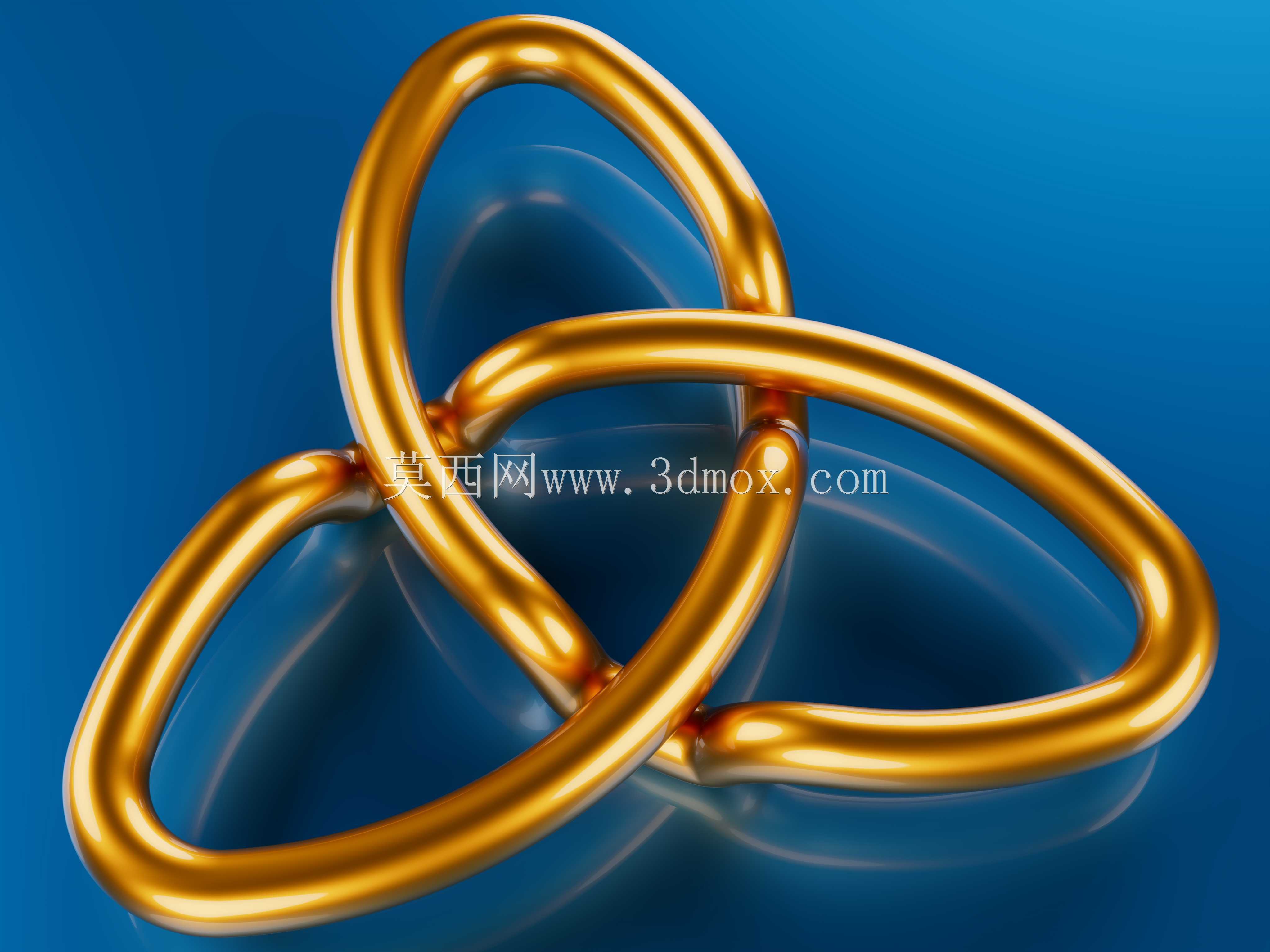

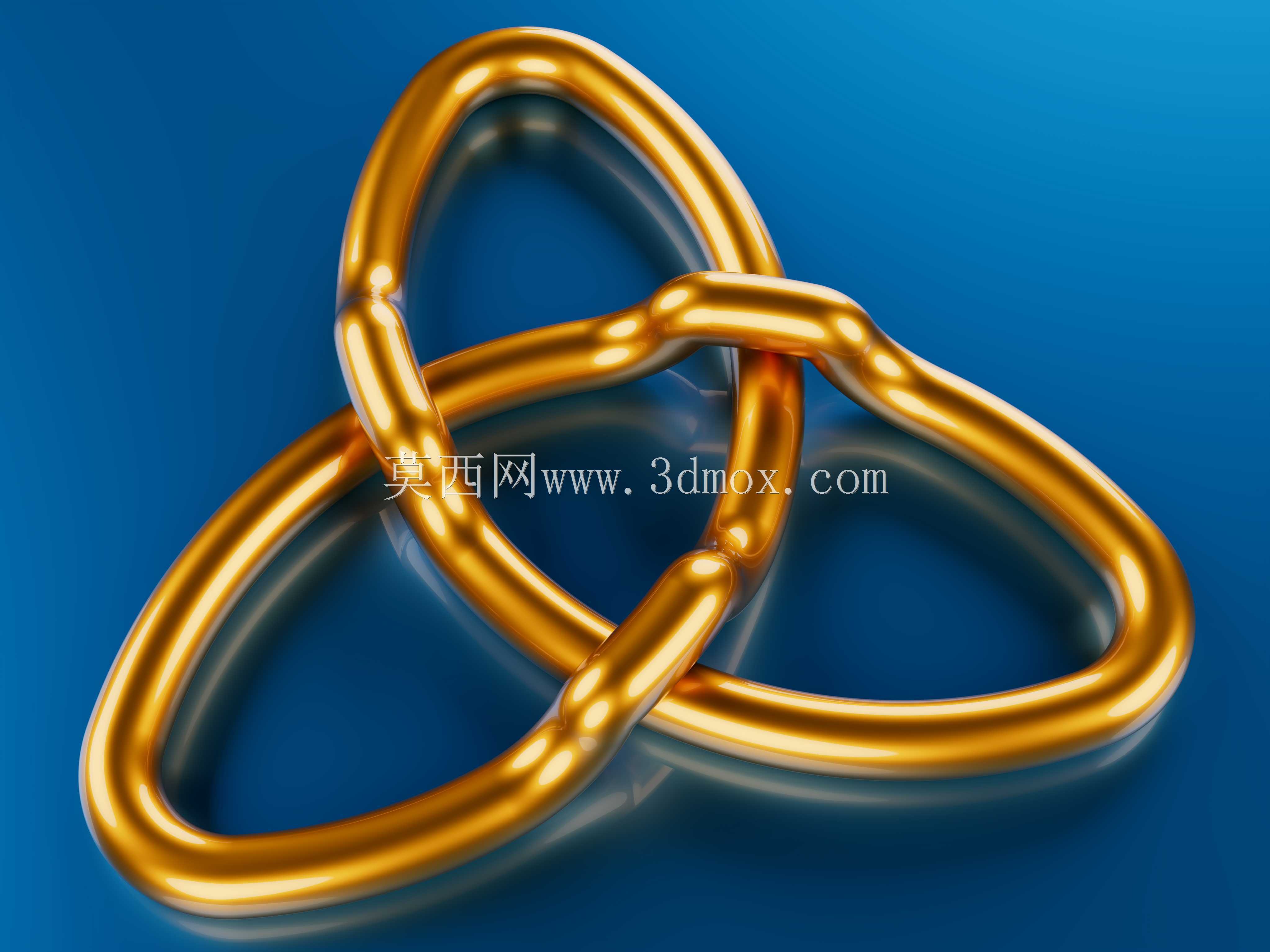

三角结互锁环形立体结构创意设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:520986
  • 三角结互锁环形立体结构创意设计
  • 三角结互锁环形立体结构创意设计
  • 三角结互锁环形立体结构创意设计
  • 三角结互锁环形立体结构创意设计
  • 三角结互锁环形立体结构创意设计

  这类互锁三角环形结构,最早的应用场景可追溯到装饰五金领域,在高端箱包锁扣、首饰挂坠、文创摆件的结构设计中十分常见,近些年也逐步延伸到工业连接件、装饰性结构件的设计范畴,部分户外装备的快挂连接结构、展陈道具的拼接构件也会借鉴这类互锁环的受力逻辑。从实际使用角度看,这类三瓣互锁的环形结构,核心优势在于三个环段互为约束,无额外销轴、卡扣等连接件即可实现整体的结构锁合,在无外力强行拆解的情况下不会出现松脱,同时三个环段可沿接触弧面做小范围的相对转动,具备一定的形变缓冲能力,相比单环结构抗侧向挤压的性能提升约40%,适合用于需要一定活动余量同时要求连接可靠性的场景。

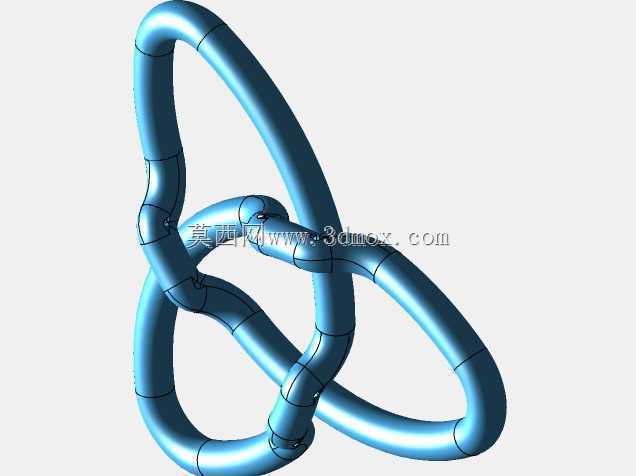

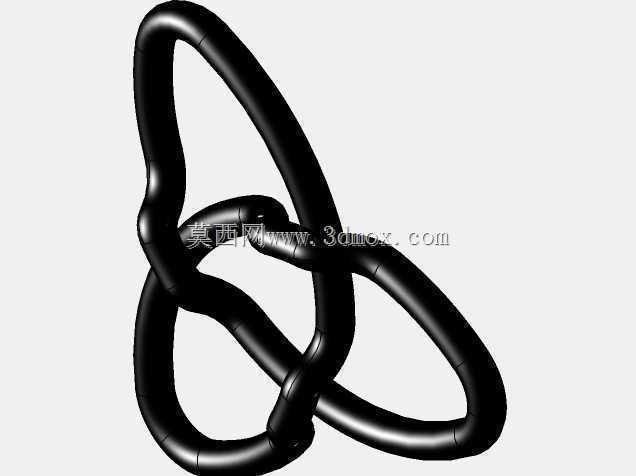

  从设计思路上看,本次的结构迭代重点在于环段截面的过渡处理,最初的版本环身大部分区段为等截面平直扭弯结构,仅在三个互锁交汇位置做局部弯曲,这就导致弯曲拐点位置的曲率突变十分明显,不仅在成型过程中容易出现应力集中导致的开裂问题,在实际使用时拐点位置也容易因为应力集中出现磨损甚至断裂,同时平直段与弯曲段的衔接生硬,外观流畅度不足。本次设计过程中,最初尝试将环身的弯曲弧度做全域平滑过渡,让三个环段的弯曲曲率从交汇点向环身中段逐步递减,避免局部曲率突变带来的应力集中问题,同时调整环段的截面直径,在互锁接触位置适当加大截面半径,提升接触位置的耐磨性能,环身中段则保持均匀截面,控制整体重量。不过在实际建模验证时发现,若完全做平滑曲率过渡,三个环段围合的中心区域会形成一个近似正圆的边界,这和最初想要的三角棱角视觉效果存在偏差,因此最终保留了环身中段的近似平直特征,仅对拐点位置做圆角过渡处理,平衡结构应力表现与外观造型需求。

  从安装边界与尺寸适配角度看,这类互锁环结构的整体外轮廓为正三角形布局,三个端点的外接圆直径决定了结构的整体安装空间,在实际选型应用时,需要预留至少1.2倍外接圆直径的安装平面,避免环段转动时与周边构件发生干涉;环身的截面直径需要根据实际承重需求调整,作为装饰挂件使用时截面直径可控制在3-5mm,作为承重连接构件使用时截面直径需提升至8mm以上,同时三个环段的接触弧面需要做表面抛光处理,降低相对转动时的摩擦阻力,若用于户外场景还需要在接触位置预留润滑脂填充间隙,避免长期使用出现卡滞。另外需要注意的是,这类互锁结构在装配时需要从环段的开口位置逐步穿入,成型后无法通过非破坏性方式拆解,因此在前期设计时就要确认好整体的尺寸公差,三个环段的弯曲弧度一致性误差需要控制在0.1mm以内,否则会出现装配后环段卡滞、活动不畅的问题,若采用金属铸造工艺生产,还需要在交汇拐点位置设置工艺补缩口,避免铸造时出现缩孔缺陷影响结构强度。
