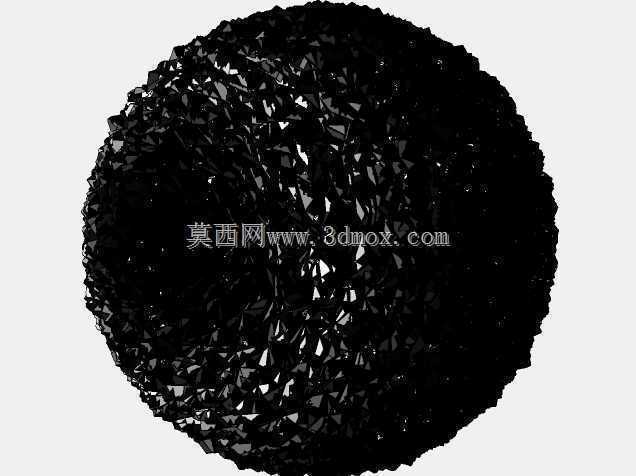

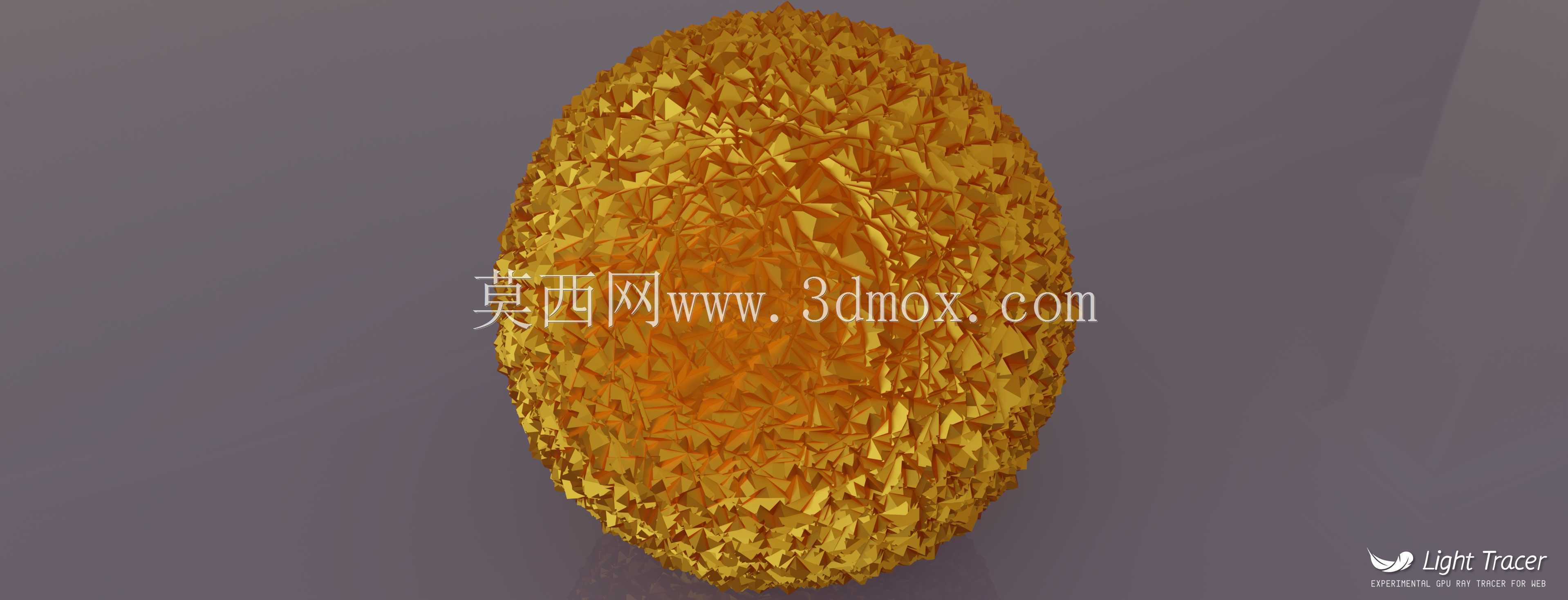

碎片状晶体球形几何结构三维造型

项目分类:通用机械零部件 发布时间:2022-01-29 ID:520989
  • 碎片状晶体球形几何结构三维造型
  • 碎片状晶体球形几何结构三维造型
  • 碎片状晶体球形几何结构三维造型
  • 碎片状晶体球形几何结构三维造型
  • 碎片状晶体球形几何结构三维造型

  这类碎片晶体状球形结构,在工业设计与结构研发领域有不少落地场景,最常见的是特种研磨介质的结构验证、装饰性金属构件的形态打样、多孔催化载体的结构模拟,还有部分文创产品的外观结构设计环节也会用到这类造型做前期形态校验。做这类结构建模的时候,核心逻辑是从基础四面体单元出发,先在坐标原点定位基准四面体,之后依次绕X、Y、Z三个坐标轴做分步旋转,这个旋转过程不是单次完成的,要保留每一步旋转生成的中间形态,包括早期迭代的过渡形状,不能直接跳转到最终旋转角度,不然生成的碎片分布会出现规律性条带,失去自然随机的晶体质感。后续的布尔合并操作要注意公差设置,公差过大会导致相邻碎片面出现重叠破面,公差太小又会让运算量陡增,普通工作站容易出现运算崩溃,

  实际操作中一般取模型整体 bounding box 尺寸的千分之三作为布尔运算公差,既能保证面的缝合质量,又能控制运算负载。布尔相交操作是用来剔除超出球形边界的多余碎片部分,这一步要先做一个基准球体作为裁剪边界,把所有旋转生成的四面体单元和基准球体做相交运算,保证最终整体轮廓是规整的球形,不会出现局部突出的零散单元。从安装边界来看,这类结构如果用作研磨介质,整体球径可以根据研磨设备的腔体尺寸做参数化调整,常规实验室用的小型研磨机适配的球径在10mm到30mm区间,工业级大型球磨机适配的球径可以做到80mm到150mm,建模的时候要把基准球的半径设置成可驱动参数,后续调整尺寸的时候只需要修改参数值就能自动重生成所有碎片结构,

  不用重新做旋转和布尔操作。如果是用作装饰构件,比如金属艺术摆件、灯具外罩的结构,安装边界要预留和底座连接的定位柱位置,建模时可以在球体底部预留一个直径5mm、深度8mm的安装孔位,孔位周边的碎片单元要做局部加密处理,避免安装时出现应力集中导致的碎片断裂。从功能特性来说,这种碎片状的表面相比光滑球面有更大的比表面积,用作催化载体的时候能附着更多催化介质,提升反应效率;用作研磨介质的时候,表面的尖锐棱角能增强对物料的剪切研磨作用,比普通光滑钢球的研磨效率提升15%左右,不过要注意碎片单元的最小壁厚不能小于1.2mm,不然在高速研磨碰撞的时候容易出现碎块脱落,污染研磨物料。设计过程中还要注意碎片的分布均匀度,不能出现某一区域碎片过于密集、

  另一区域过于稀疏的情况,旋转四面体的时候要给每个旋转轴的角度增量加入微小的伪随机偏移,偏移量控制在正负0.5度以内,既能打破完全规则排列的机械感,又不会让整体轮廓出现变形。另外,这类结构做渲染验证的时候,要注意尖锐棱边的倒角处理,实际加工的时候不管是3D打印还是精密铸造,完全尖锐的棱边是无法实现的,建模后期要给所有外露棱边做0.1mm的微小倒角,既符合加工工艺要求,也能避免渲染时出现锐利边的噪点问题。如果是用于流体模拟场景,比如静态混合器内的扰流元件,还要调整碎片的倾斜角度,让部分碎片的朝向和流体流向形成15到30度的夹角,增强扰流效果,这时候旋转四面体的角度参数就要结合流体仿真的结果做迭代调整,不能只追求外观的晶体质感,要兼顾实际的流体力学性能。做结构校验的时候,要重点检查布尔运算后有没有出现非流形边,这类问题会导致后续网格划分失败,无法做有限元应力分析,一般做完布尔操作后要做一次整体的几何检查,把自由边、非流形边全部修复,再导出用于仿真或者加工的模型文件。
