保时捷品牌车标立体结构设计方案

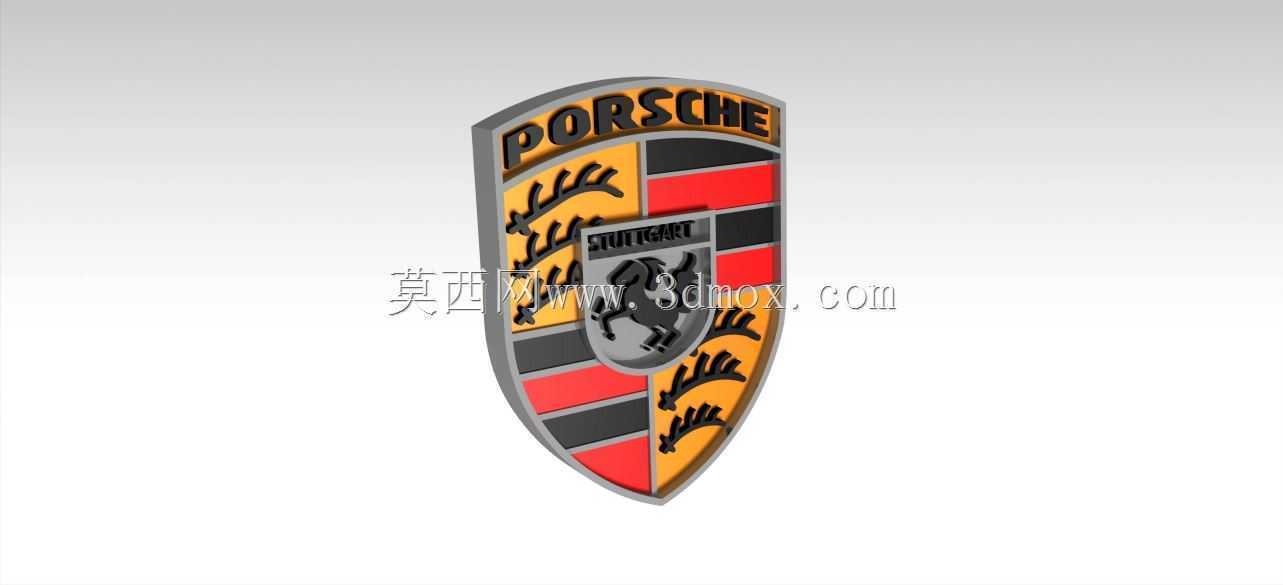

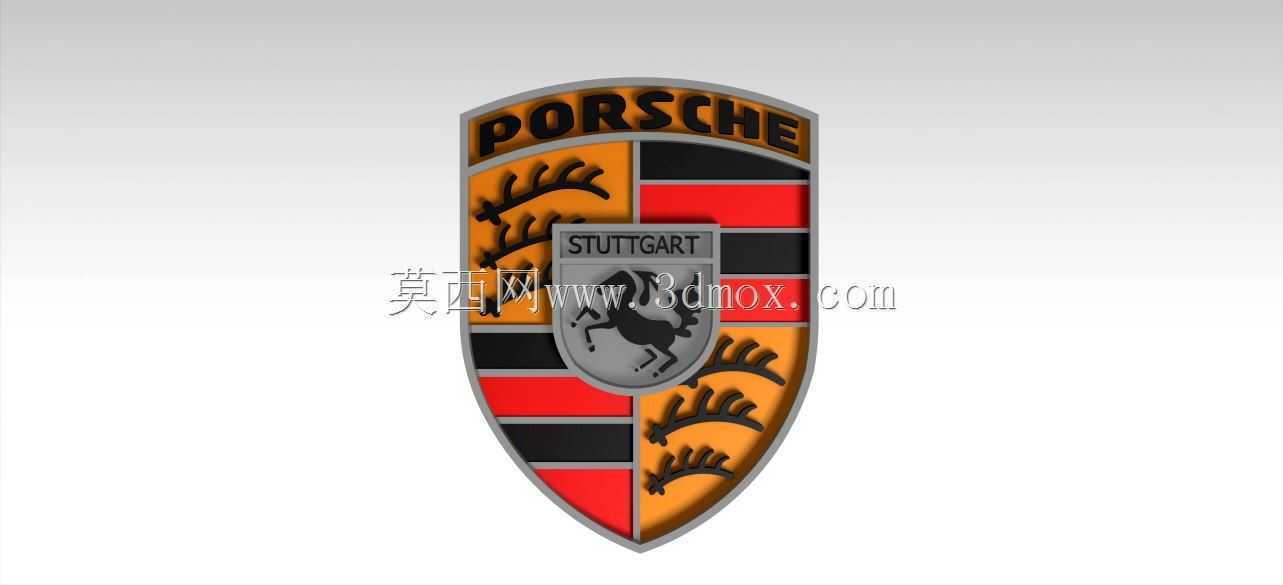

　　这款保时捷品牌标识的立体结构设计，核心围绕汽车外饰标识的实际装车需求展开，首先要考虑的就是整车外饰件的安装适配逻辑。在实车应用场景中，这类标识通常布置在引擎盖前端中央、车尾行李厢盖居中位置，部分车型也会在轮毂盖、方向盘中央、车门侧裙位置布置同规格或缩小比例的同款标识，不同安装位置的结构设计会有细微差异，但核心外形轮廓与视觉元素保持完全统一。从设计思路来看，首先还原了标识的盾形基础轮廓，整体轮廓采用上宽下窄的收腰盾形结构，边缘做了均匀的圆弧倒角处理，避免装车后出现尖锐棱角带来的磕碰风险，同时也符合汽车外饰件的圆角设计规范。标识表面的元素分层做了明确的结构区分，最上层是顶部的PORSCHE英文字符区域，字符做了凸起0.8-1.

　　2mm的立体处理，字符边缘做了微小的倒角，避免注塑或压铸过程中出现充型不满的缺陷，同时提升光影下的立体感。中间区域的纹章部分，左侧的鹿角元素、右侧的红黑相间条纹区域，都做了分层的凹凸结构，鹿角部分的凸起高度与顶部字符保持一致，条纹区域则采用凹陷填色的结构设计，凹陷深度控制在0.5mm左右，既保证填色层的附着力，也不会因为凹陷过深积留灰尘、水渍。中央的斯图加特跃马区域是整个标识的视觉核心，这部分结构做了独立的分层设计，跃马造型的凸起高度比周边元素高0.3mm，形成视觉上的聚焦效果，跃马周边的STUTTGART字符采用微蚀刻的凹陷结构，字符线条宽度控制在0.2mm，保证小尺寸下的识别清晰度。从安装边界来看，

　　常规装车用的前标整体尺寸控制在120mm*85mm左右，厚度根据安装方式不同在3-8mm区间，背面预留3M胶粘贴的平整区域，部分需要卡扣固定的版本会在背面预留两个定位柱与卡扣安装位，定位柱的间距与车身钣金上的预留安装孔完全匹配，安装后标识与安装面的贴合间隙控制在0.2mm以内，避免高速行驶时出现风噪或者标识脱落的问题。设计过程中还要考虑不同工艺的实现适配，如果是采用ABS注塑加表面电镀、填色的工艺，所有凸起结构的拔模斜度控制在1.5度以上，避免脱模时出现结构拉伤；如果是采用金属压铸的工艺，壁厚要保持均匀，最薄处不小于1.2mm，避免压铸时出现冷隔、缺料的缺陷。表面处理上，盾形的外边框采用亮铬电镀效果，

　　黄色底色区域采用哑光金的涂装效果，红色条纹采用高饱和度的亮红涂装，黑色区域采用半哑光黑的处理，不同色块之间的分界清晰，没有溢色的边界，保证视觉上的精致感。在实际使用过程中，这类标识还要考虑耐候性要求，结构设计上避免出现积水的凹槽，所有表面都做微小的倾斜导水面，淋雨之后水分可以快速顺着轮廓流下，不会长期积留导致涂装层起泡脱落；同时表面的清漆层要满足耐紫外线、耐洗车清洗剂腐蚀的要求，结构上的棱角都做R0.3以上的圆角，避免清漆层在棱角处过薄出现提前老化的问题。不同比例的缩小版本，比如轮毂盖上使用的60mm直径规格标识，会适当简化最细微的结构，比如跃马的细节线条会做适当加粗，避免小尺寸下结构过于精细导致加工难度过高，同时保证远观时的识别度与大尺寸标识保持一致。整个模型的结构拆分完全按照实际生产的装配逻辑来做，各个分层的结构之间预留了涂装工艺需要的遮挡台阶，方便生产过程中做分色遮蔽，提升生产效率，降低不良率。
