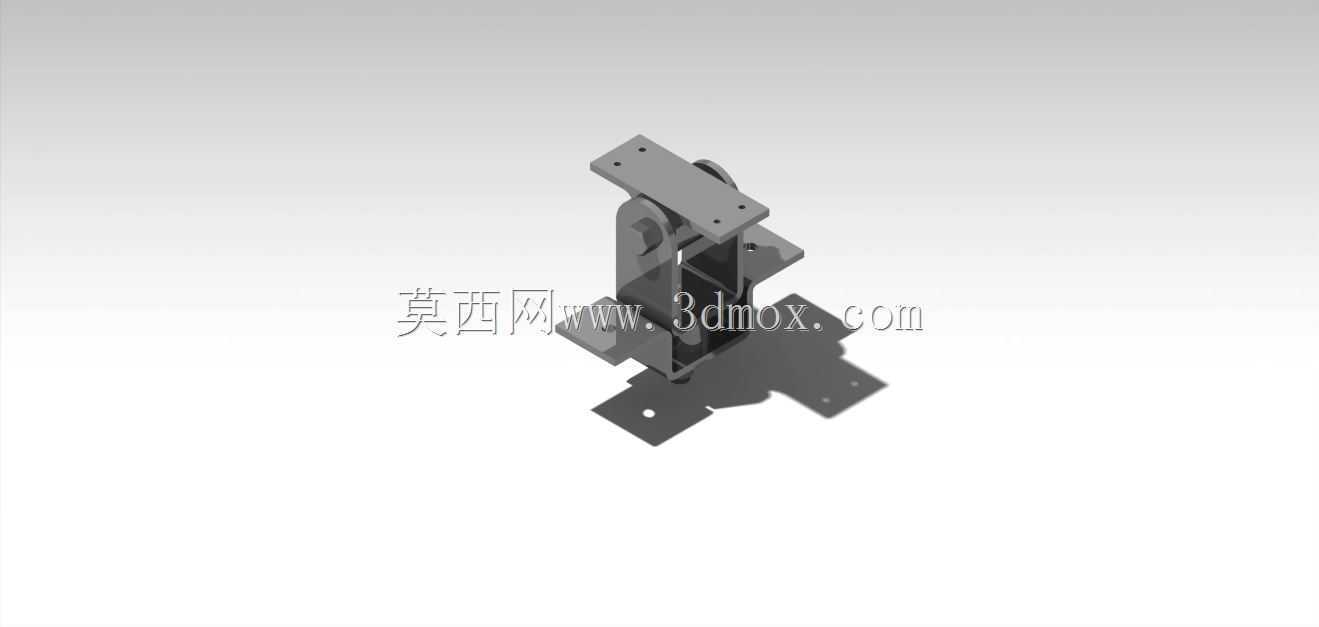

金属板材冲压成型工装结构设计

　　这套冲压结构主要面向薄金属板材的批量成型加工场景，在五金钣金加工、家电金属配件生产、汽车小尺寸冲压件产线中都能适配，核心作用是通过上下模的合模动作，完成平板金属坯料的折弯、冲孔、局部成型复合工序，替代多工序分步加工的零散工装，减少工件在不同工位间的周转定位误差。从实际生产适配性来看，这套结构的安装边界完全匹配常规开式压力机的工作台装夹尺寸，模座上下平面的平行度公差控制在0.02mm以内，安装时无需额外加工过渡垫板，直接通过压板固定即可完成装夹，模柄尺寸适配市面多数中小吨位压力机的滑块装夹孔，换模时的定位耗时能控制在十分钟以内，适配中小批量多品种的柔性生产需求。设计过程中优先考虑了冲压过程的受力均衡性，

　　上下模的导向结构采用双侧对称布置的导柱导套配合，合模过程中导柱先进入导套完成预定位，再进行冲裁与成型动作，避免偏载导致的模具刃口崩损、成型尺寸偏移问题，导套内部预留了足够的储油空间，日常生产中每班加注一次润滑油即可满足连续作业的导向精度要求。成型工位的型腔设计充分考虑了金属板材的回弹特性，针对常用的冷轧钢板、镀锌板材质，折弯角度预留了1.5-2度的回弹补偿量，压料板采用弹性卸料结构，弹簧力根据板材厚度匹配选型，既保证冲压过程中坯料被压紧不会发生窜动，又能在开模时顺利将工件从凸模上脱出，不会出现工件粘在上模的情况。冲孔工位的刃口间隙按照板材厚度的5%-8%设置，冲裁后的断面毛刺高度控制在0.05mm以内，

　　满足多数五金配件的断面质量要求，无需后续额外的去毛刺工序。结构的废料排出通道做了斜面导流设计，冲裁产生的废料会顺着斜面直接滑落到压力机工作台的废料排出口，不会在模腔内堆积造成刃口硌伤。从安装尺寸来看，整套结构的闭合高度、开模行程都经过匹配校核，开模后上下模之间的作业空间足够操作人员取放工件，同时预留了安装光电保护装置的接口位置，满足生产现场的安全防护要求。模座采用铸铁材质加工，整体刚性足够承受冲压过程的瞬时冲击力，长期使用不会出现模座变形导致的精度下降问题，易损的冲头、凹模镶块都采用了快换式结构设计，当刃口出现磨损时，无需拆卸整套模具，直接松开紧固螺钉即可更换镶块，大幅减少设备停机维护的时间。在实际应用中，

　　这套结构可以根据加工需求更换不同的成型镶块，适配不同形状的小尺寸金属冲压件加工，不需要重新制作整套模架，能够有效降低中小五金加工厂的工装投入成本，针对0.5-2mm厚度的常见冷轧板材加工，整套结构的冲压节拍可以达到每分钟30-40次，成型后的工件尺寸一致性稳定，关键尺寸的公差可以控制在IT10级以内，满足多数通用五金配件、家电结构件、汽车小支架类零件的加工精度要求。设计时还考虑了日常维护的便利性，所有紧固螺钉都采用标准件，弹簧、导柱导套等易损件都选用市面通用的标准规格，配件采购方便，不需要定制特殊规格的备件，日常点检时只需要检查导柱润滑情况、刃口磨损情况、弹簧弹力是否正常即可，维护门槛较低，普通的模具维修工即可完成日常保养与故障排除。
