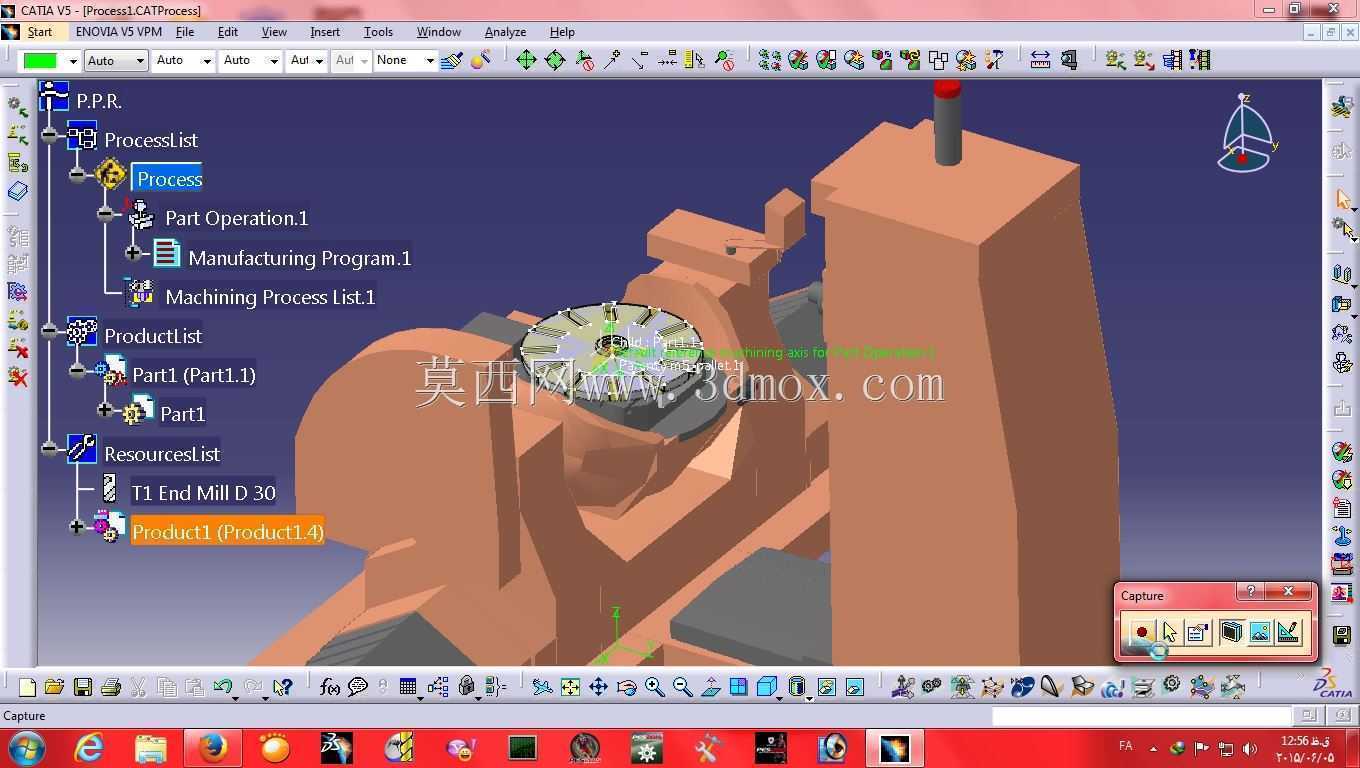

这套铣削加工结构的设计,最初是针对中小型结构件立式铣削工序的工装配套需求展开,日常应用场景覆盖普通立式铣床、数控加工中心的平面铣、台阶铣、型腔铣工序,主要解决异形结构件装夹定位不稳定、加工过程振刀的实际问题。从实际加工用途来看,这套结构可以直接适配直径30mm的立铣刀加工工况,针对带凸台、异形立面的结构件完成粗铣到半精铣的工序加工,不需要额外更换工装基座就能完成多面加工的定位切换,能有效减少工序间的装夹找正时间。设计过程中首先考虑的是加工避让空间,铣刀的走刀路径全程做了干涉检查,刀具从初始进刀位置到完成全轮廓切削的过程中,刀柄、夹头部分不会和工装的定位、压紧结构产生碰撞,哪怕是加工深腔位置时,刀具悬伸长度控制在合理范围内,
也不会出现工装刮碰主轴端盖的问题。定位结构采用了一体式靠挡设计,和工件的基准面完全贴合,配合侧面的压紧组件,能在大进给量铣削时提供足够的夹紧力,避免工件受切削力作用产生位移,同时定位基准和加工坐标系重合,找正的时候只需要拉表校准工装的基准边就能完成工件坐标系设定,不需要反复打表找正工件轮廓。外形尺寸上,整套工装的安装边界完全适配常规立式铣床的工作台T型槽间距,底座的安装孔位置和T型槽的标准间距匹配,不需要额外制作过渡连接板就能直接固定在机床工作台上,工装的总高度控制在机床主轴的有效行程范围内,加工最高位置的凸台结构时,主轴不需要抬到极限行程位置就能完成加工,Z向的行程冗余量留足了15%,避免出现超程报警的问题。
结构设计上特意做了排屑空间的预留,铣削产生的切屑可以顺着工装的斜面直接滑落到工作台的排屑槽内,不会在定位面位置堆积,避免切屑垫在工件定位面下方造成加工尺寸超差,同时工装的压紧组件采用了快拆结构,更换工件的时候只需要松开压紧螺母就能完成工件拆卸,不需要完全拆下压紧螺栓,能有效缩短上下料的辅助时间。针对加工过程中的受力情况,工装的高凸台结构做了加强筋设计,避免长时间受切削振动影响产生结构变形,保证工装的长期使用精度,所有和工件接触的定位面都做了淬火处理,表面硬度达到HRC45以上,防止多次装夹后定位面磨损造成定位精度下降。在加工工艺匹配上,这套结构完全适配顺铣加工的工况,夹紧力的作用点刚好落在工件的刚性支撑位置上方,
不会因为夹紧力造成工件薄壁位置变形,加工后的平面度、垂直度公差能稳定控制在IT7级精度范围内,满足常规机械结构件的铣削加工精度要求。整个建模过程中所有的配合面都做了公差带设定,定位面的配合公差选用H7/h6的间隙配合,保证工件安装的时候能顺利贴合定位面,不会出现卡滞的问题,安装孔的位置度公差控制在0.02mm以内,保证工装重复安装到机床上的时候不需要重新找正就能直接使用,减少工装换装的准备时间。
