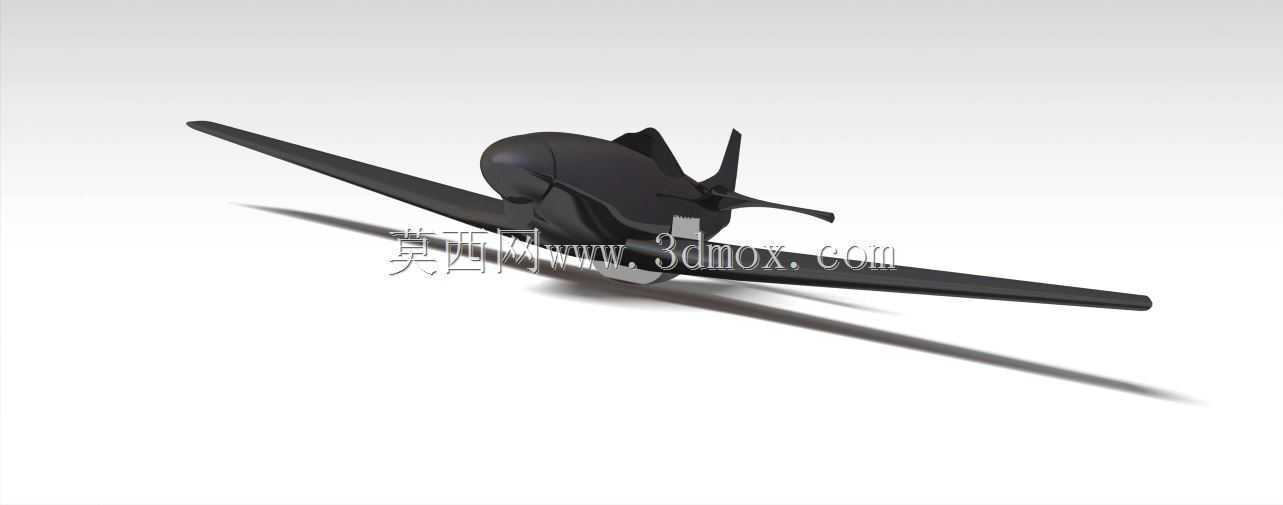

小型螺旋桨无人飞行器外观结构设计

　　这款小型螺旋桨飞行器的结构设计，首先围绕低空低速作业场景的实际需求展开，在民用测绘、农林巡检、短途轻型载荷投送等场景中，这类固定翼布局的飞行器相比多旋翼机型拥有更长的续航时长与更快的巡航速度，能够覆盖更大的作业半径。从整体布局来看，采用了上单翼后拉式动力布局，机翼设置在机身上部，能够有效降低地面起降过程中杂物对螺旋桨的磕碰风险，同时上单翼的结构也能让机身下部预留充足的载荷安装空间，方便挂载测绘相机、小型播撒装置等作业设备，不会与机翼结构产生安装干涉。

　　机身主体采用流线型纺锤式设计，整体截面从机头位置开始逐步平滑过渡到中部最大直径段，再向机尾方向缓慢收窄，这种设计能够在低速飞行状态下有效降低压差阻力，同时机身内部的空间利用率更高，可以依次布置航电舱、动力舱、载荷舱与尾翼连接结构，各个舱段之间的重心排布经过反复调整，让整机重心落在机翼气动焦点前方合适位置，保证飞行过程中的纵向静稳定性，不需要额外增加过多的配平阻力。机翼采用大展弦比平直翼设计，翼型选择低速升阻比表现优异的平凸翼型，在低速巡航状态下能够提供足够的升力系数，降低失速速度，对于起降场地的要求更低，即使是平整的普通硬质路面甚至压实的草地都能完成起降作业；机翼与机身的连接位置设置了加强筋结构，能够承受飞行过程中的气动载荷与机动飞行时的弯矩，避免机翼出现结构形变影响飞行姿态。

　　尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼的面积经过气动计算匹配，能够保证飞行器在侧风环境下的航向稳定性，同时水平尾翼的舵面偏转角度预留了足够的操纵余量，在低速大迎角飞行状态下依然能够提供足够的俯仰操纵力矩，避免进入失速尾旋状态。起落架采用后三点式固定起落架设计，结构简单可靠，重量更轻，不需要额外的收放机构，能够降低整机的结构复杂度与维护成本，起落架的轮距与前后轮距经过匹配，在地面滑跑过程中能够保持足够的方向稳定性，不会轻易出现侧翻问题，同时起落架支柱预留了一定的形变缓冲行程，能够吸收起降过程中的冲击载荷，避免冲击传递到机身内部的航电与载荷设备上。

　　从安装边界来看，整机的翼展控制在适合小型作业场景的尺寸范围内，拆解后能够放入普通民用车辆的后备箱进行转运，不需要专门的运输设备；机身中部的载荷舱预留了标准的安装螺孔接口，能够适配市面上多数通用的小型作业载荷，不需要对机身结构进行二次改装；动力舱的安装尺寸能够适配多数同级别排量的活塞式螺旋桨发动机，安装支架采用通用化设计，维护更换时的拆装效率更高。在设计过程中，所有外露的结构件都做了圆角过渡处理，一方面能够降低飞行过程中的气动阻力，另一方面也能避免尖锐棱角在转运、维护过程中造成人员磕碰，同时机身表面的蒙皮接缝都做了对齐处理，保证表面的气动光滑度，减少不必要的紊流产生。

　　这类飞行器的结构设计没有盲目追求高速性能，而是把重点放在了低空作业的实用性与可靠性上，所有结构的设计冗余度都针对低空作业的复杂气流环境做了匹配，在遇到突发的紊流、阵风时，结构强度能够承受对应的载荷冲击，同时整机的零部件尽可能采用通用化设计，日常维护时的配件获取难度更低，不需要专门定制特殊规格的构件，能够有效降低全生命周期的使用成本。在气动布局的细节处理上，机翼与机身的连接位置做了整流过渡，避免机翼根部出现气流分离，降低诱导阻力，同时螺旋桨的旋转平面与尾翼之间预留了足够的距离，避免螺旋桨的滑流直接冲击尾翼造成不必要的振动，提升飞行过程中的姿态稳定性。
