桌面式有源双声道音响外观结构设计

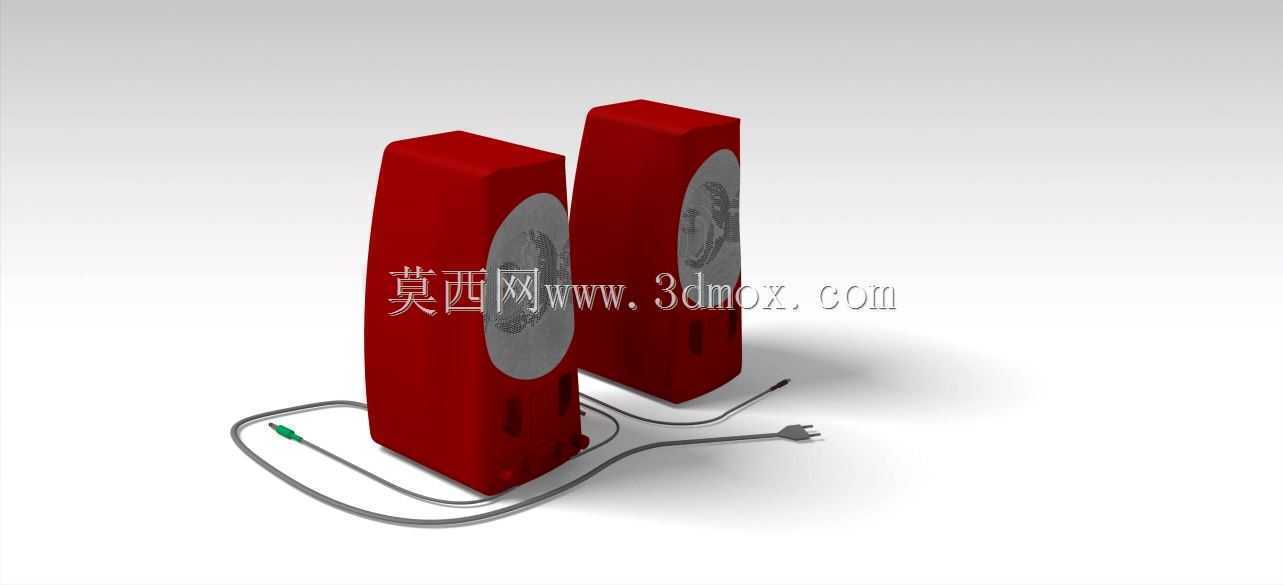

　　这款双箱体桌面音频设备的结构设计，首先要匹配近场听音场景的使用需求，日常放置于桌面时，箱体的垂直高度控制在180mm左右，单箱体宽度控制在80mm，深度控制在120mm，两个箱体并排摆放时总占用宽度不超过300mm，不会挤占桌面键盘、显示器支架的常规摆放空间，安装边界预留了箱体后侧50mm的走线空间，避免电源线、音频线过度弯折导致的接触不良问题。从功能特性来看，该设备采用有源集成设计，将功率放大模块内置在其中一个主箱体内，无需额外搭配独立功放，主箱体后侧集成了电源输入接口、3.5mm音频输入接口，副箱通过固定长度的音频线与主箱连接，线长预留1.2m，足够适配常规桌面的摆放间距，用户无需额外购置连接线材即可完成部署。

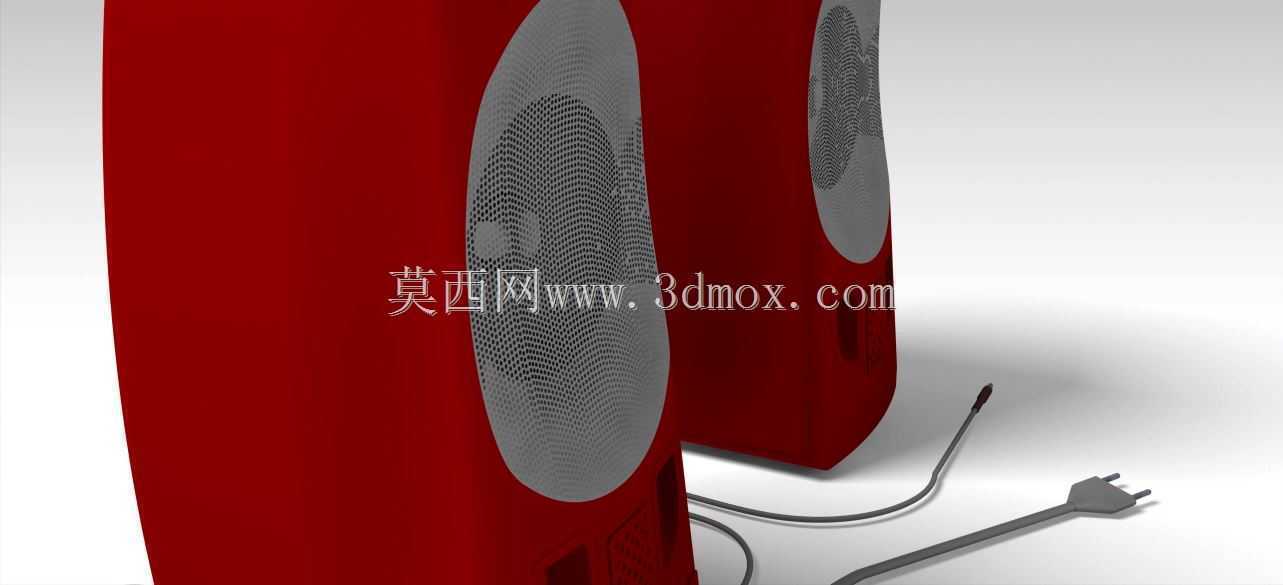

　　设计过程中优先考虑了箱体的谐振抑制需求，外壳采用壁厚2.5mm的注塑壳体，内部设置了三条纵向加强筋，从箱体底部一直延伸到顶部安装面，既可以提升壳体的抗形变能力，避免大音量播放时壳体产生谐振杂音，也能为内部的扬声器单元、功放电路板提供稳定的安装支撑。扬声器单元采用椭圆形全频单元，安装面倾斜5度朝向听音者的坐姿耳部高度，这个角度是经过多次场景验证的，常规桌面使用时用户坐姿耳部距离桌面高度约400mm，箱体放置于桌面后，倾斜的单元指向可以让声轴直接对准听音区域，减少桌面反射带来的声染色问题。箱体底部设置了四个高度3mm的橡胶脚垫，一方面可以将箱体与桌面之间留出空隙，减少箱体振动向桌面传递导致的共振，另一方面也能让箱体放置更稳固，

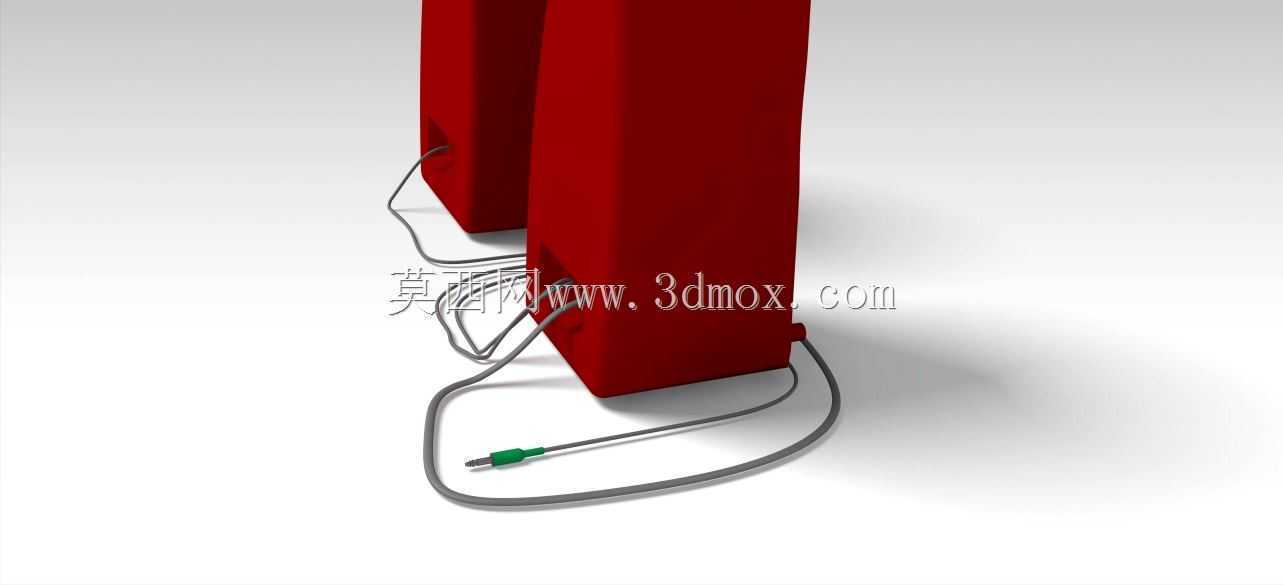

　　即使桌面有轻微倾斜也不会出现滑动。走线部分的设计做了理线结构优化，主箱体底部设置了两个走线卡槽，电源线和音频线可以顺着卡槽向箱体后侧引出，避免线材在箱体底部杂乱堆叠导致的箱体放置不平问题。从实际使用场景来看，这类设备主要适配个人桌面办公、居家桌面影音的近场听音需求，不需要过大的功率储备，单声道额定功率设置为3W即可满足10平米以内空间的听音需求，功放模块的散热片直接贴合在主箱体的内侧壁上，利用塑料壳体的被动散热即可满足长时间工作的散热需求，无需额外设置散热孔，避免灰尘进入箱体内部堆积在电路板和扬声器单元上，延长设备的使用寿命。外观设计上采用了大弧面过渡的立式长方体造型，正面扬声器单元的网罩采用嵌入式安装，与箱体正面保持齐平，

　　没有突出的结构，日常清洁桌面时不会被抹布勾挂，箱体侧面做了10mm半径的圆角过渡，避免尖锐棱角在日常挪动时磕碰造成壳体掉漆或者磕碰损伤。在结构装配逻辑上，整个箱体采用前后壳扣合的装配方式，配合四颗隐藏式螺丝从箱体底部锁紧，外观面没有外露的螺丝孔，保证外观的整体性，内部的电路板通过两颗螺丝固定在后壳的安装柱上，扬声器单元通过四颗螺丝固定在前壳的安装位上，装配工序简单，适合批量注塑生产后的流水线组装，装配公差控制在0.2mm以内，保证前后壳扣合后没有明显的拼缝。另外考虑到日常使用的操作便利性，主箱体的侧面设置了音量调节旋钮，旋钮位置距离箱体底部30mm，用户坐在桌前伸手即可触及调节，不需要起身或者挪动箱体，旋钮的阻尼设置为适中的段落感，调节时不会出现过松滑位或者过紧难以转动的问题。
