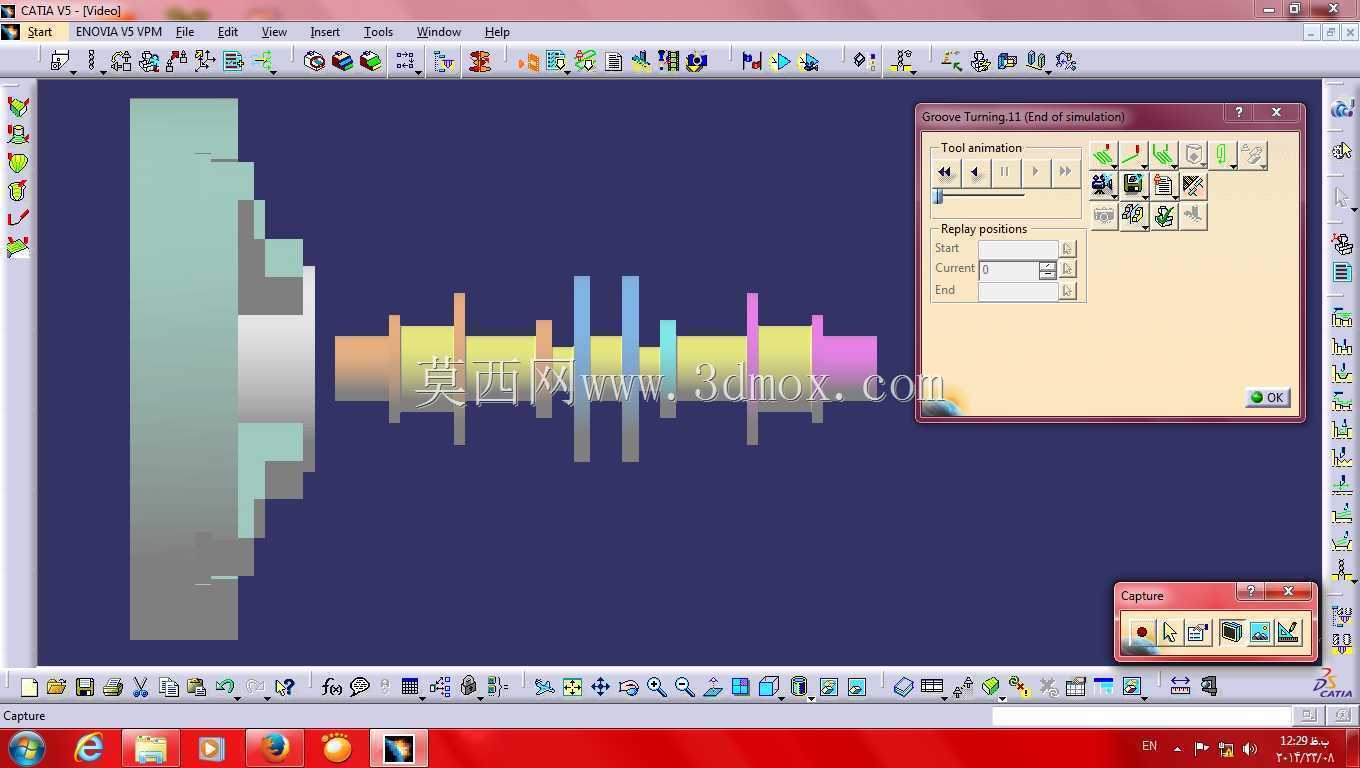

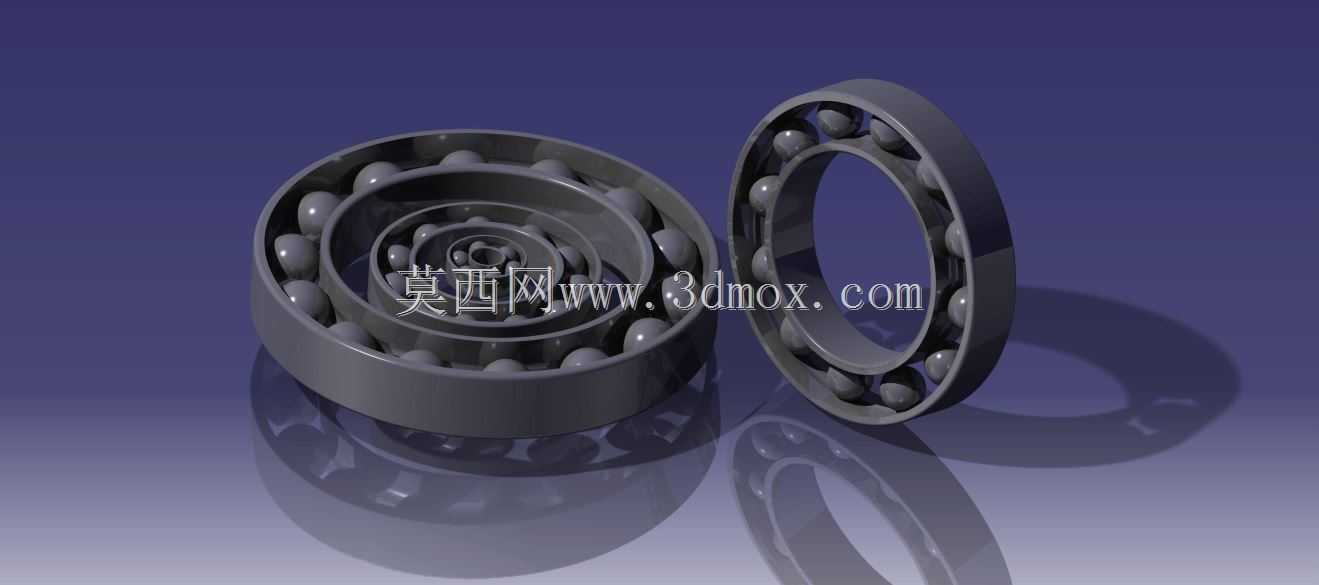

车床加工轴类零件装夹定位结构

　　在常规金属切削加工场景里，轴类回转零件的车削工序是多数传动类部件生产的核心环节，这套结构的设计完全围绕车床装夹与加工过程的实际需求展开，从结构布局到各段尺寸匹配，都贴合卧式车床三爪卡盘装夹、尾座顶尖顶持的加工工况。做这类轴件结构设计的时候，首先要考虑的是加工过程中的刚性问题，轴件属于长径比偏大的回转类零件，车削时受径向切削力作用很容易出现让刀变形，所以各轴段的直径梯度设计不能出现突变过大的台阶，相邻轴段的直径差控制在合理范围内，既保证后续装配时各配合零件有足够的定位轴肩，也能减少车削过程中应力集中的风险。从实际应用场景来看，这类轴结构多用于机床进给箱、小型减速机的动力传递路径中，轴上不同直径的轴段分别对应安装轴承、传动齿轮、隔套、

　　锁紧螺母等零部件，每一段轴颈的长度都要匹配对应装配件的宽度，同时预留出0.5到1毫米的轴向窜动间隙，避免装配后零件出现卡滞。设计时首先要确定两端的定位基准，左端是卡盘装夹的夹持段，直径要适配常规三爪卡盘的夹持范围，表面粗糙度要求控制在Ra1.6以内，保证装夹时的同轴度，右端是顶尖顶持的中心孔位置，中心孔采用B型带护锥的结构，避免加工过程中顶尖孔磕碰损伤影响定位精度。各轴段的退刀槽、越程槽位置要和加工工序匹配，车削外圆、磨削精加工、车螺纹的工序对应的越程槽宽度和深度都要符合加工刀具的走刀需求，不能出现刀具无法走到的死角，否则后续精加工无法达到尺寸精度要求。轴肩的高度设计也要区分定位轴肩和非定位轴肩，

　　定位轴肩的高度要高于相配零件的内孔倒角高度，保证零件安装时能轴向顶紧定位，非定位轴肩的高度尽量做小，减少车削时的台阶加工量，也降低应力集中的系数。从安装边界来看，整根轴的总长度要匹配安装箱体的内腔宽度，两端轴承安装位的跨距要经过刚性校核，保证轴在额定转速下运转时的绕度在允许范围内，不会出现共振现象。轴上的键槽位置要统一布置在轴的同一母线上，方便后续铣键槽工序一次装夹完成加工，键槽的宽度和深度要对应平键的标准尺寸，键槽的长度要比相配轮毂的长度短2到3毫米，避免键条窜动脱出。在做三维建模的时候，要把各轴段的同轴度、圆柱度、端面跳动这些形位公差的设计意图融入到模型的特征构建里，每一个回转特征都以两端中心孔的连线作为基准轴，

　　避免建模时出现基准偏移，导致后续出工程图或者数控编程时出现尺寸偏差。另外还要考虑加工时的工艺搭子位置，对于一些直径偏小的轴段，如果加工时刚性不足，要在设计时预留工艺搭子的位置，等所有外圆加工完成后再切掉工艺搭子，保证加工精度。这类轴结构在实际使用中，要承受扭矩和一定的径向载荷，所以各过渡圆角的半径不能过小，避免长期交变载荷下出现疲劳断裂，圆角半径的取值要根据相邻轴段的直径差来确定，一般取直径差的0.1到0.2倍，既不影响零件装配，也能有效降低应力集中。
