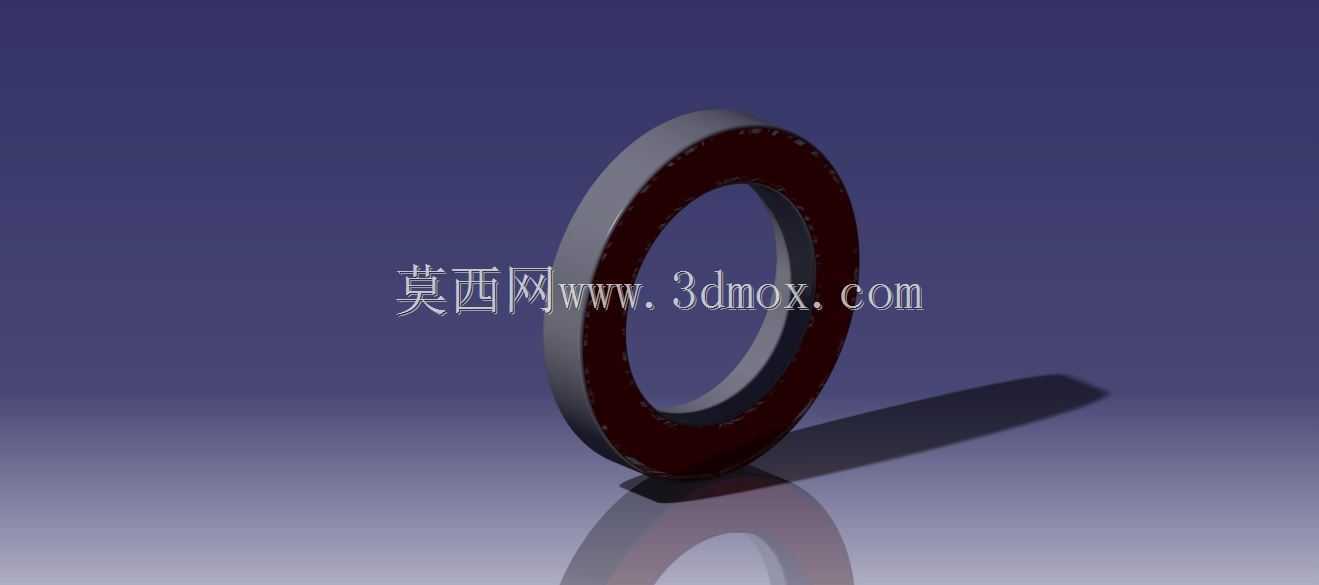

环形密封垫圈三维结构设计

　　在流体输送管路、压力容器端盖、液压阀块接合面等需要阻断介质泄漏的工况场景中，这类环形密封垫圈是应用频次极高的基础密封元件，其核心作用是填充两个对接金属面之间的微观凹凸间隙，在螺栓预紧力的作用下产生弹性形变，阻断气体、液体等工作介质的渗漏路径，同时还能缓冲对接面之间的小幅振动，避免硬接触造成的接触面压溃磨损。从结构设计逻辑来看，这类环形垫圈的截面采用规整矩形构型，内外径尺寸的公差带需要严格匹配对接法兰的密封槽边界，外径需要略小于密封槽的槽宽上限，内径则要略大于管路通径，避免安装后出现内圈突出通径、外圈卡滞槽壁的问题，保证装配后垫圈能完全嵌入密封槽的有效压缩区域内。设计过程中需要重点考量压缩率的匹配，不同工况下的压缩量取值存在明显差异，

　　低压静密封场景下压缩率控制在15%-25%区间即可满足密封要求，若压缩率过高，垫圈长期受挤压会产生不可逆的塑性形变，失去回弹补偿能力，后续设备检修拆解后再次装配就会出现密封失效；若压缩率不足，垫圈无法充分填充对接面的加工纹理间隙，介质会顺着纹理缝隙产生渗漏。这类垫圈的端面平行度公差需要控制在0.05mm以内，避免装配后出现局部压合过紧、局部存在缝隙的偏压问题，很多现场出现的密封泄漏故障，根源都在于垫圈端面平行度超差，或者对接法兰面存在翘曲变形，导致局部预紧压力达不到密封所需的比压。从安装边界来看，这类环形垫圈不需要额外的定位结构，依靠密封槽的内外侧壁即可实现径向定位，装配时需要保证对接面无毛刺、无残留的旧密封胶或金属碎屑，

　　避免硬质颗粒嵌入垫圈表面造成局部密封缺陷。在实际设备运维场景中，这类垫圈属于易损备件，每次拆解法兰对接面后都需要检查垫圈表面是否存在压痕、裂纹、溶胀等缺陷，若出现上述损伤必须更换新件，不能重复使用已产生塑性形变的旧垫圈，否则后续设备带压运行时极大概率出现泄漏问题。针对不同的工作介质，垫圈的材质选型会做对应调整，接触矿物油类液压油的场景多采用耐油橡胶材质，接触高温蒸汽的场景会选用耐热改性材质，接触腐蚀性化学介质的场景则需要匹配耐化学腐蚀的特种材质，但无论采用哪种材质，其基础环形结构的设计逻辑是一致的，都是通过环形结构的均匀受压实现整圈的连续密封。建模过程中需要重点保证环形曲面的过渡顺滑，内外径的同轴度公差控制在0.03mm以内，

　　避免出现壁厚不均的问题，壁厚不均会导致受压时形变量不一致，薄壁位置容易先出现压溃破损，厚壁位置则可能因为压缩量不足产生泄漏。在管路系统的布局设计中，这类垫圈的厚度尺寸需要纳入密封槽的深度计算中，密封槽的深度要小于垫圈的自由厚度，差值就是设计的压缩量，同时槽深的公差需要和垫圈厚度公差做匹配计算，保证在极限公差状态下，压缩率仍然处于合理区间内，不会出现过压或压量不足的问题。很多新手设计人员容易忽略垫圈的温度形变特性，在高温工况下，垫圈材质会产生一定的热膨胀，若密封槽预留的膨胀间隙不足，高温下垫圈受热膨胀会被挤入对接面的缝隙中，造成垫圈剪切破损，因此设计密封槽时需要在槽的外侧预留足够的膨胀容纳空间，保证温度波动时垫圈有足够的形变余量。在旋转轴的静密封位置，这类环形垫圈也常作为端面密封件使用，此时需要注意垫圈的安装位置要避开轴的旋转剪切面，仅在静止的端盖接合面位置承受轴向压力，避免垫圈受到径向的剪切作用力，否则运转过程中很容易被剪切撕裂造成密封失效。
