带独立控制开关的四位插孔排插结构设计

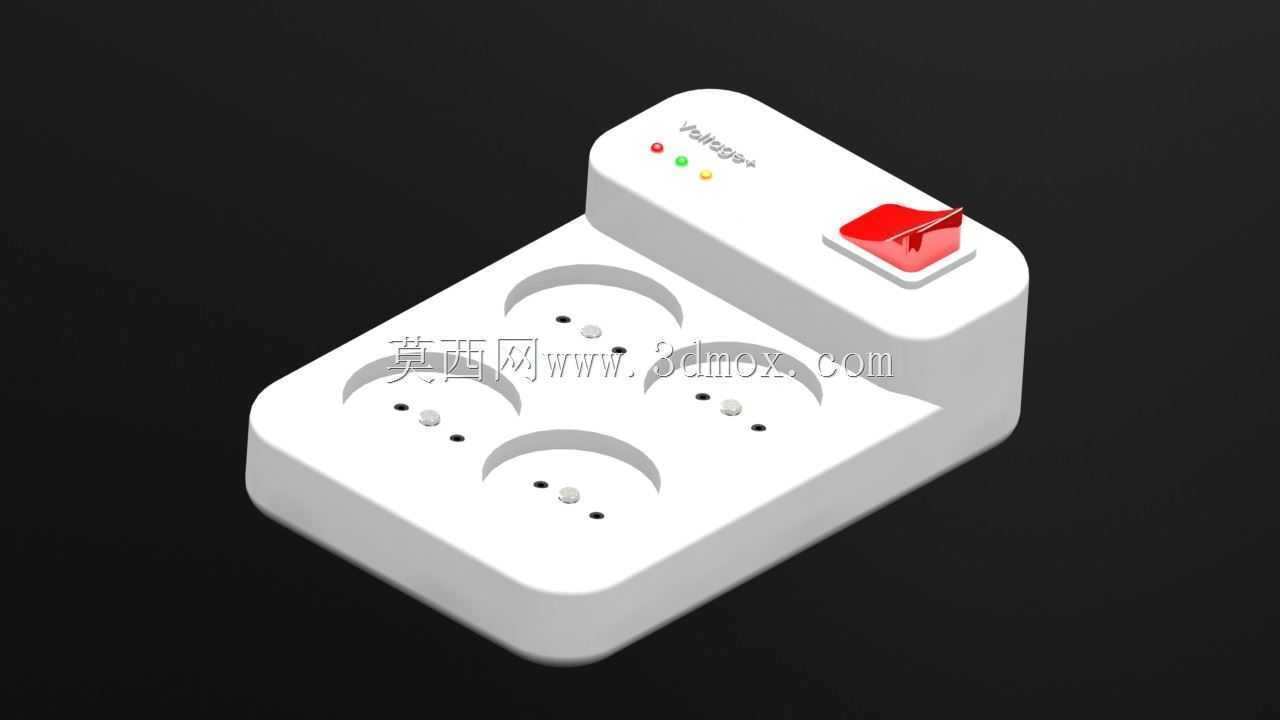

　　这款带开关的四路插座，核心定位是民用及小型办公场景下的桌面级电源转接载体，区别于常规无控多位插座，它在进线端集成了单键翘板开关，可实现四路插孔的同步通断控制，无需反复插拔总插头即可切断后端所有负载供电，能有效降低长期待机设备的空载能耗，也能避免频繁插拔插头带来的接触件磨损问题。从结构布局来看，整体采用上下扣合的壳体设计，上壳排布四个圆形插孔组，每组插孔适配伊朗当地标准的两孔、三孔插头插合需求，插孔周边做了下沉式圆弧导向设计，插头插入时能顺着弧面自动对位，减少插脚歪斜顶坏内部铜件的概率；开关模块布置在壳体靠上的凸起台面上，凸起高度比插孔所在平面高出12mm，操作时手指不会被插在插孔上的插头阻挡，按压行程控制在3mm左右，

　　按压力度设置在15-20N区间，既不会因为误触轻易断开供电，也不会因为按压力度过大影响日常操作手感。指示灯区域紧邻开关布置，采用红、绿、黄三色LED分别对应电源接通、负载正常、过载预警三种状态，灯珠外覆半透明柔光罩，避免光线直射产生眩光，在桌面使用时不会干扰正常视线。内部结构设计上，铜件采用一体化冲压成型的磷青铜载流条，四路插孔的接电端通过铜条直接连通，减少了导线焊接点带来的接触电阻与虚接风险，载流条厚度设置为0.6mm，额定承载电流可达10A，能满足桌面电脑、显示器、小型外设、台灯等多设备同时供电的载流需求；开关模块与载流条之间采用铆接方式连接，接触电阻控制在5mΩ以内，长期通断工作下的温升不会超过40K，

　　符合民用电气配件的安全温升要求。壳体采用阻燃ABS材质注塑成型，壁厚均匀控制在2.2mm，边角位置做了R3-R5的圆弧过渡，既避免注塑过程中出现缩水、缺胶等缺陷，也能减少日常使用中磕碰带来的壳体开裂风险；壳体底部预留四个防滑硅胶垫的安装位，硅胶垫突出底面0.8mm，放置在光滑桌面时不会轻易滑动，同时底部开设间距均匀的散热格栅，格栅宽度设置为1.8mm，既可以保证内部载流件工作产生的热量及时散出，也能防止细小金属异物从格栅掉入内部引发短路。安装与使用边界方面，这款插座属于桌面移动式转接设备，无需固定安装，整体外形长宽高尺寸控制在120mm90mm45mm区间，占用桌面面积不足半张A6纸大小，不会过多挤占桌面操作空间；

　　进线口位置做了防弯折护套设计，护套长度15mm，出线方向可在120度范围内摆动，能避免电源线反复弯折导致的线芯断裂问题，适配线径为0.75平方毫米的三芯铜护套线，满足常规1.5米至3米长度电源线的布线需求。从设计思路上，这款插座没有追求过多冗余功能，而是围绕日常桌面用电的核心痛点做优化：比如将开关位置抬高避免操作干涉、插孔做导向弧面方便盲插、一体化铜条降低接触故障概率、柔光指示灯避免光污染，所有结构设计都服务于实际使用的便利性与安全性，没有多余的装饰性结构，壳体外表面采用细晒纹处理，不易残留指纹与划痕，长期使用也能保持外观整洁。在实际应用场景中，这类插座除了家用桌面使用，也可放置在实验室工作台、小型设备调试工位，为手持工具、测试仪器、辅助照明等小功率设备提供集中供电接口，单开关控制的设计也方便工位下班时一键切断所有设备电源，避免遗漏关闭个别设备带来的安全隐患。
