Y型立柱户外单立柱广告牌结构设计

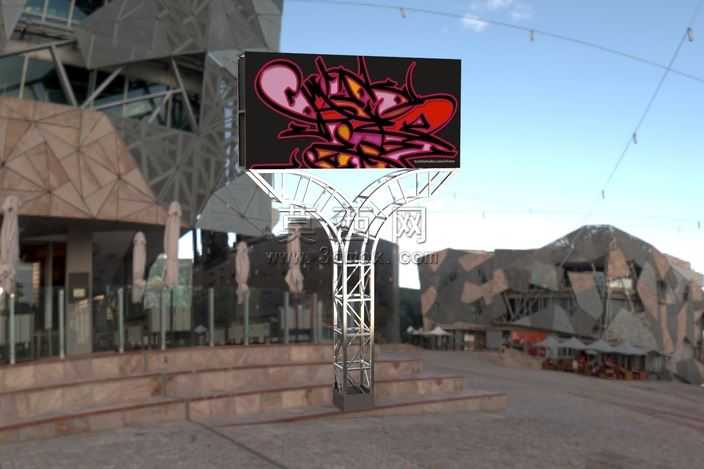

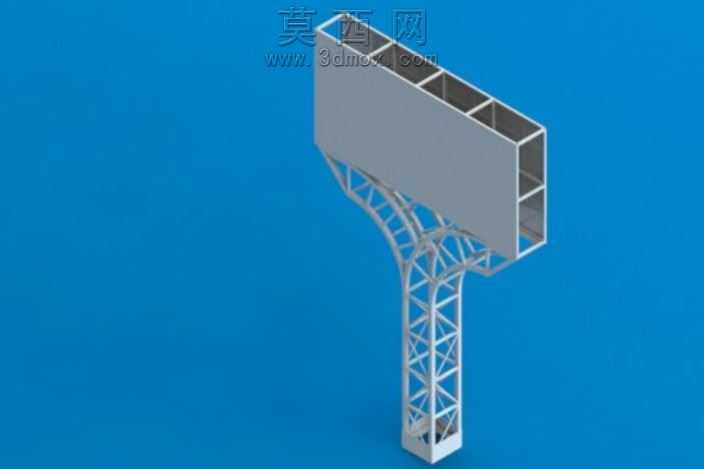

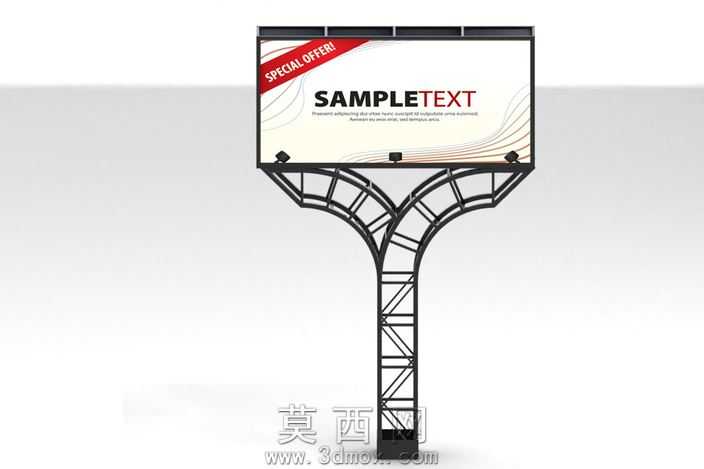

本作品为户外单立柱广告牌的三维结构设计，采用SolidWorks完成全参数化建模，整体结构遵循户外广告设施的荷载设计规范，兼顾结构稳定性与视觉辨识度。建模过程中首先完成立柱主体的参数搭建，底部采用桁架式格构柱设计，通过等边角钢拼接形成竖向承重主体，每间隔固定高度设置横向缀条与斜向支撑，形成稳定的空间桁架体系，有效降低风阻的同时提升整体抗扭、抗弯性能，可适配不同地区的风荷载、雪荷载要求。立柱上部采用Y型分叉过渡结构，通过弧形变径的支撑臂承接顶部广告看板框架，分叉处设置多道加强肋板，分散看板传递的竖向荷载与水平风荷载，避免应力集中导致的结构变形。顶部广告看板采用矩形钢框架作为承载主体，框架四周设置包边卡槽，用于固定广告喷绘面板，框架背部设置交叉斜撑提升板面整体刚度，防止强风环境下板面出现震颤变形；看板底部设置检修操作平台的预留安装位，配套设置防护栏杆的安装接口，满足后期运维的使用需求。材质配置上，整体钢结构件默认采用Q235碳素结构钢材质，渲染时为金属构件赋予哑光深灰防锈漆材质，看板面板赋予高清喷绘布材质，还原真实户外广告牌的视觉效果；建模过程中所有构件均采用可编辑的参数化特征，可根据实际安装场景的尺寸需求，快速调整立柱高度、看板幅面、杆件规格等参数，适配不同道路场景、不同安装高度的户外宣传需求。结构设计上充分考虑户外设施的安装便利性，所有钢构件均预留标准螺栓连接孔位，可实现工厂预制、现场拼装的施工流程，降低现场焊接作业的工作量，提升施工效率与安装精度，整体结构经过受力校核，在常规户外工况下具备足够的安全冗余，可长期稳定承载广告宣传内容，适配高速公路、城市主干道、户外广场等多种场景的宣传需求。
