持续正压通气用圆顶呼吸头盔结构

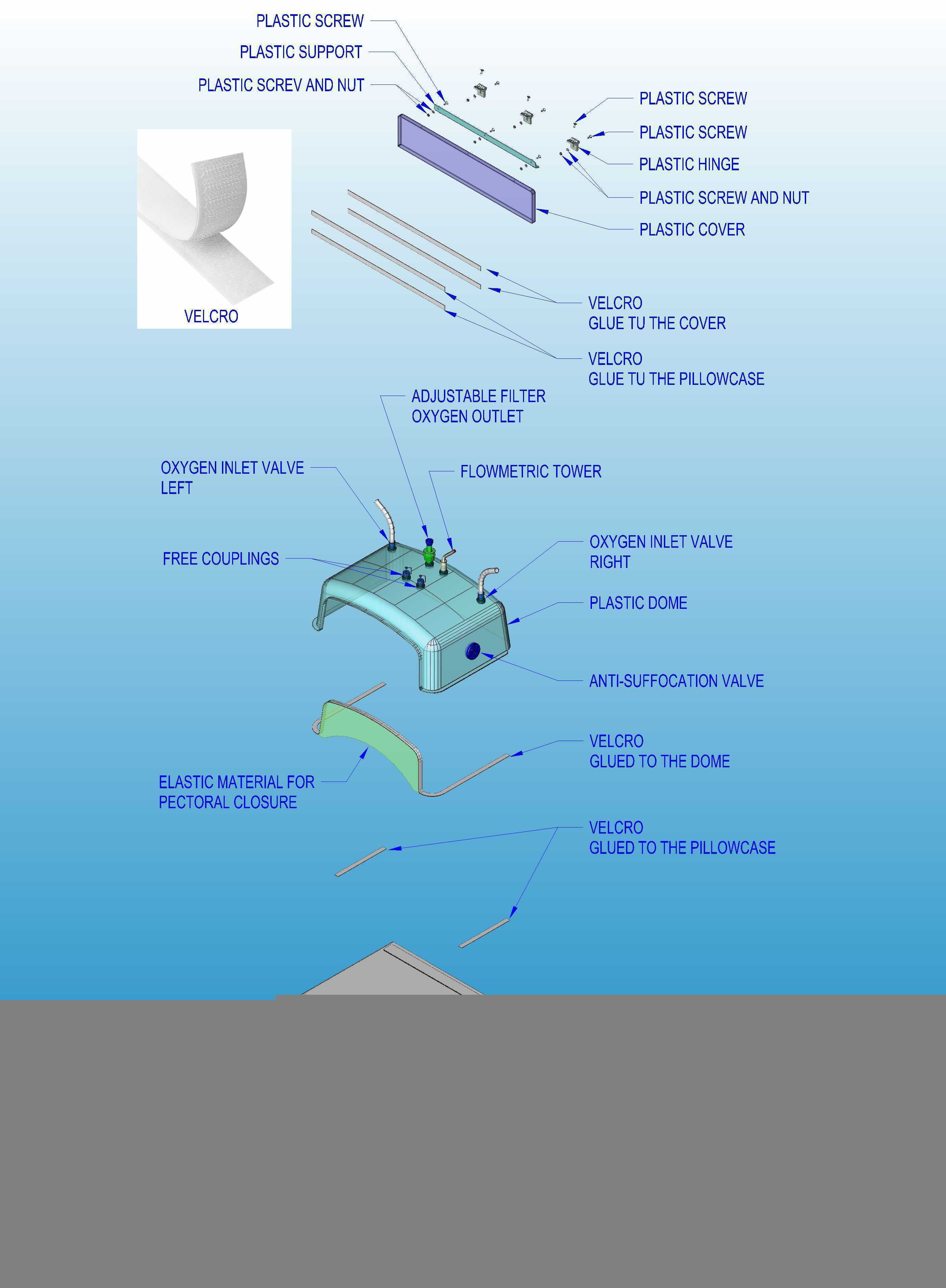

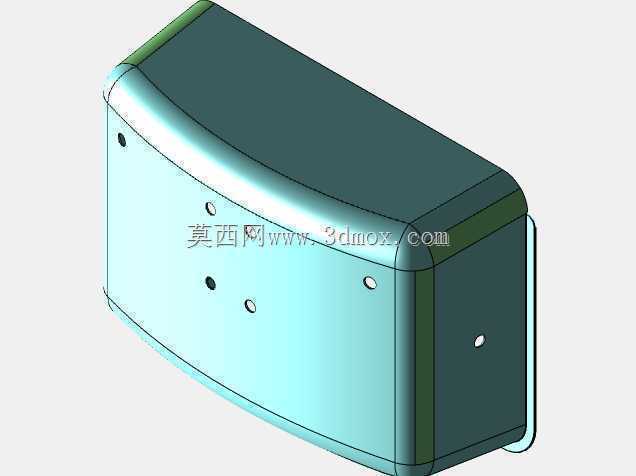

　　在临床呼吸支持场景里，这类圆顶结构是CPAP呼吸头盔的核心组成部分，直接承担着正压气流导向、佩戴密封适配的核心作用，和普通面罩类通气配件不同，圆顶构型的头盔式设计能覆盖患者整个头面部，避免长期佩戴面罩造成的面部压疮，尤其适合需要长时间持续正压通气的睡眠呼吸暂停患者，以及部分需要无创通气支持的呼吸衰竭病例使用。从结构设计逻辑来看，整个圆顶采用流线型弧面构型，没有突兀的棱角结构，一方面是为了匹配人体头面部的自然轮廓，减少佩戴时的局部压迫点，另一方面弧面结构能让通入的正压气流在腔体内形成更均匀的流场，避免局部气流直吹患者面部造成的不适。设计时首先要考虑的是佩戴边界尺寸，圆顶的内腔横向宽度需要覆盖成年人头围的常规适配范围，

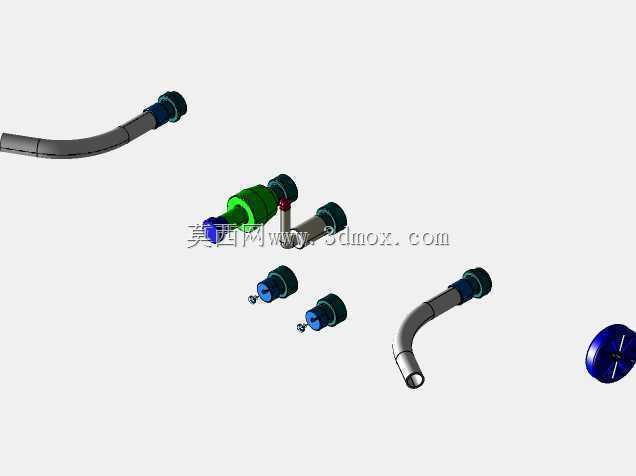

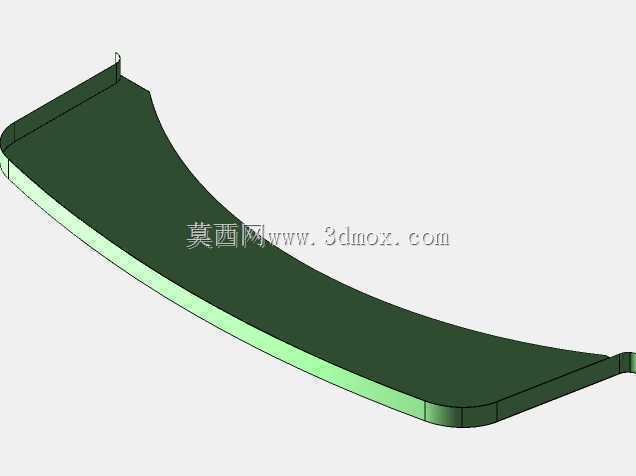

　　纵向深度要预留出足够的面部活动空间，让患者佩戴时可以正常完成眨眼、轻微张口等动作，不会出现内壁贴脸的问题；圆顶下沿的密封边结构是设计重点，需要和配套的软质密封颈圈精准匹配，保证整个腔体在设定的正压范围内不会出现漏气，同时密封边的安装卡槽要做圆角过渡，避免应力集中造成的结构开裂。从功能特性上看，这个圆顶结构上预留了标准的通气接口安装位，接口位置设置在圆顶侧上方，既不会影响患者仰卧时的佩戴舒适度，也能避免冷凝水直接流向患者面部；接口的通径匹配常规呼吸管路的标准尺寸，不需要额外转接头就能和现有CPAP设备的管路对接。圆顶的壁厚设计做了差异化处理，主体弧面部分在保证结构强度的前提下做了等壁厚优化，既可以控制整体重量，

　　减少患者佩戴时的颈部承重，也能让整个结构具备一定的弹性形变能力，遇到轻微外力碰撞时不会直接碎裂，同时在接口安装位、密封边卡槽这些受力集中的位置做了局部加厚，保证反复拆装管路、长期佩戴使用时的结构可靠性。实际建模过程中，首先是基于人体头面部的三维扫描数据做基础曲面构建，先勾勒出圆顶的中心对称基准面，沿着头型的自然弧度扫掠出主体曲面，之后反复调整曲面的曲率，保证整个弧面没有曲率突变的位置，避免后续注塑生产时出现缩痕、应力集中的问题。之后在曲面上切除出通气接口的安装位，接口部分做了标准的锥度设计，和管路连接时可以靠锥面实现自密封，不需要额外加装密封件；圆顶下沿的卡槽结构做了倒扣设计，和软质颈圈装配后可以实现可靠卡接，

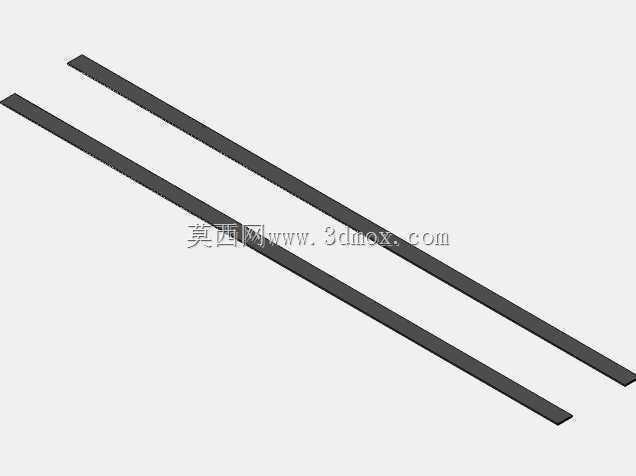

　　不会因为腔体内的正压出现脱开的问题。安装边界方面，整个圆顶的外轮廓尺寸要适配常规的头盔固定绑带安装位，绑带挂点设置在圆顶两侧和前额位置，三个挂点的受力方向经过反复调整，保证佩戴时绑带的拉力均匀分布在圆顶结构上，不会出现局部拉力过大造成的圆顶变形，同时挂点的位置避开了患者的颞部、枕部这些容易产生压疮的位置，长期佩戴也不会有明显的异物感。流场设计上，圆顶内部没有多余的加强筋结构，避免对气流造成扰动产生额外的噪音，内壁做了光滑过渡处理，让通入的正压空气可以在腔体内平缓循环，将患者呼出的废气从预留的排气孔带出，不会出现废气滞留的问题。针对不同使用场景的适配性，这个圆顶结构的整体尺寸做了通用化设计，可以适配绝大多数成年人的头型，不需要针对不同头围做单独的尺寸调整，只需要更换不同尺寸的软质颈圈就能满足不同患者的佩戴需求；结构上没有易损的小部件，日常清洁消毒时可以整体擦拭，不会出现清洁死角。从工程落地的角度看，整个圆顶的曲面都是可量产的注塑结构，没有倒扣无法脱模的位置，主体部分采用透明医用级塑料材质，既可以让医护人员直接观察患者的面部状态，也具备足够的结构强度，能承受常规CPAP治疗压力范围内的正压负载，不会出现鼓胀变形的问题。
