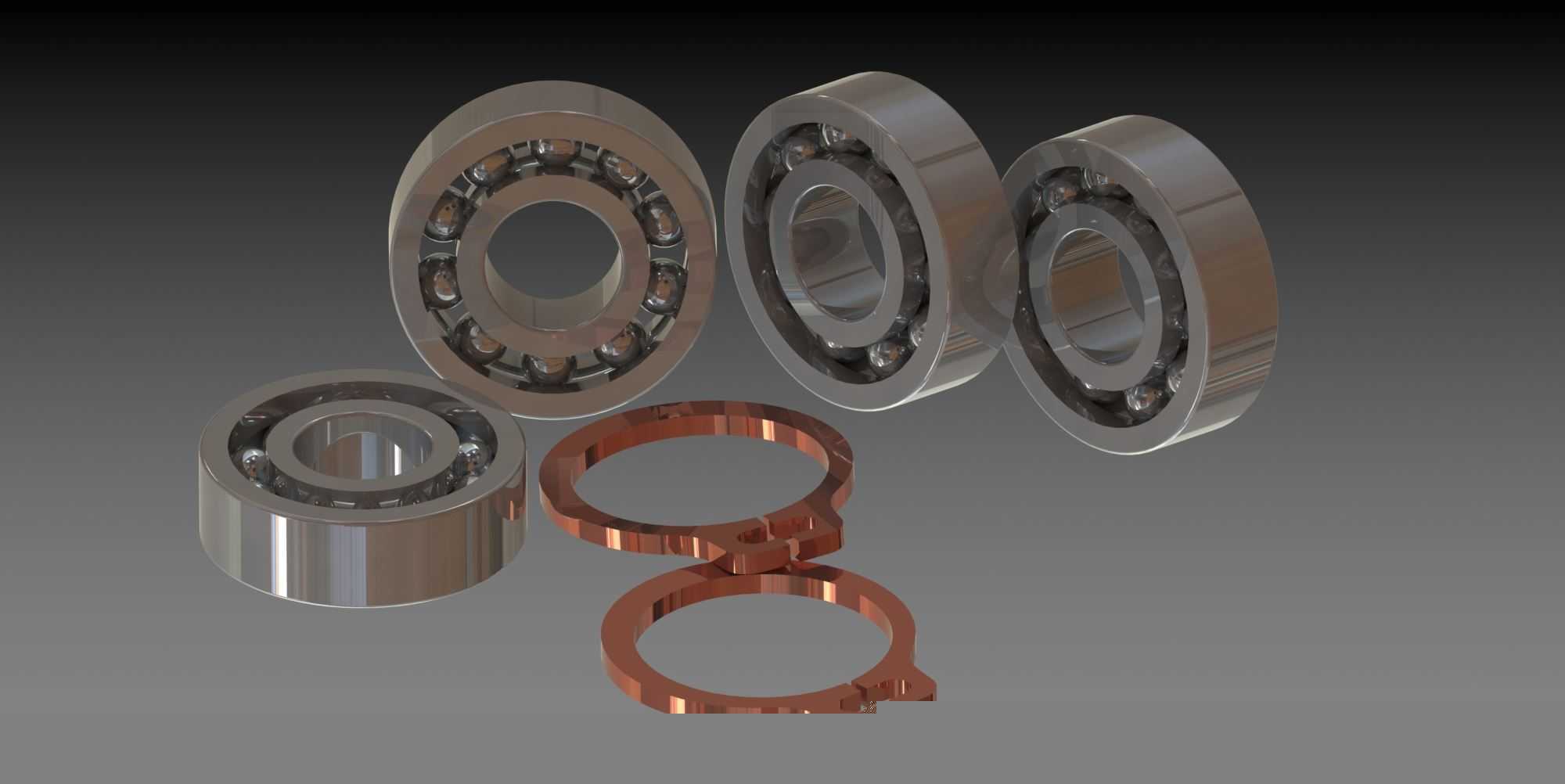

高精度深沟球轴承及配套卡簧组件

　　这套轴承组件包含多规格深沟球轴承与配套弹性卡簧，是旋转传动系统中应用最广泛的支撑类零部件，日常在机床主轴、电机输出端、输送线辊筒、汽车传动箱、家电电机、农机转轴等场景中都能见到这类结构的身影，核心作用是为旋转轴提供径向支撑，同时承受一定程度的轴向载荷，将轴运转过程中的摩擦系数降到最低，保证回转精度符合设备运行要求。

　　从结构设计逻辑来看，深沟球轴承的滚道与钢球为密合度较高的圆弧接触设计，内圈与轴采用过盈配合安装，外圈与轴承座孔多为过渡或小间隙配合，钢球被保持架均匀分隔在内外圈滚道之间，避免运转过程中钢球相互摩擦碰撞，降低运转噪音与磨损速率。配套的轴用弹性卡簧是安装在轴的卡槽内，用来对轴承内圈做轴向定位，防止轴在启停、正反转切换、受轴向冲击载荷时，轴承内圈与轴发生相对窜动，相比轴肩定位的方式，卡簧定位占用的轴向空间更小，安装拆卸也更便捷，适合轴向安装空间受限的紧凑传动结构。

　　在实际选型与安装边界上，不同尺寸规格的轴承对应不同的轴径与座孔尺寸，安装前需要核对轴的配合面粗糙度、轴肩圆角半径，避免圆角过大导致轴承无法安装到位，卡簧安装前需要确认轴上卡槽的深度、宽度与卡簧的规格匹配，卡簧装入卡槽后需要完全卡入槽底，外露部分不能超出轴承内圈的端面，否则会造成轴承运转过程中与卡簧发生摩擦，引发温升过高、卡簧脱落等故障。这类轴承的密封结构分为开式、防尘盖式、接触式密封几种，开式轴承适合有定期润滑维护、环境洁净的传动场景，带防尘盖的轴承适合多粉尘但无液体喷淋的工况，接触式密封的轴承可以阻挡水汽、油污进入轴承内部，适合工况相对复杂、维护不便的设备部位。

　　从建模细节来看，这套模型还原了轴承内外圈的滚道弧度、钢球的排布位置、保持架的兜孔结构，以及卡簧的开口、定位凸耳细节，所有配合面的尺寸公差都按照常规机械设计的配合等级做了预留，导入装配环境后可以直接用于传动系统的干涉检查、装配模拟，也可以作为设备BOM清单中的标准件调用，不需要重复绘制基础结构，能大幅缩短结构设计阶段的标准件建模时间。在实际设备维护场景中，这类轴承的失效形式多为滚道点蚀、保持架断裂、密封件老化，设计时需要根据设备的额定转速、载荷大小、预期使用寿命选择对应精度等级的轴承，同时预留合适的润滑通道，保证轴承运转过程中能得到持续的润滑，降低磨损速率，延长整体使用寿命。
