铸铁材质弹簧式安全泄压阀结构

　　在工业流体输送、承压容器配套的管路系统中，这类铸铁结构的安全泄压装置是保障系统压力稳定、避免超压事故的核心被动防护部件，常配套在给排水管网、低压蒸汽管路、小型压缩空气储罐以及民用承压供水设备的管段上，当系统内部压力超过设定阈值时，阀门会自动开启泄放多余介质，待压力回落至安全区间后自动回座密封，无需额外电控或人工干预即可完成压力防护动作。从结构设计逻辑来看，这款产品采用铸铁作为主体外壳材质，一方面是因为铸铁本身具备良好的铸造流动性，能够低成本成型复杂的内腔流道与外部安装轮廓，另一方面铸铁的减震阻尼特性较好，在介质泄放产生的高频振动工况下，能降低结构共振带来的密封面松动风险，同时铸铁材质对常规水、

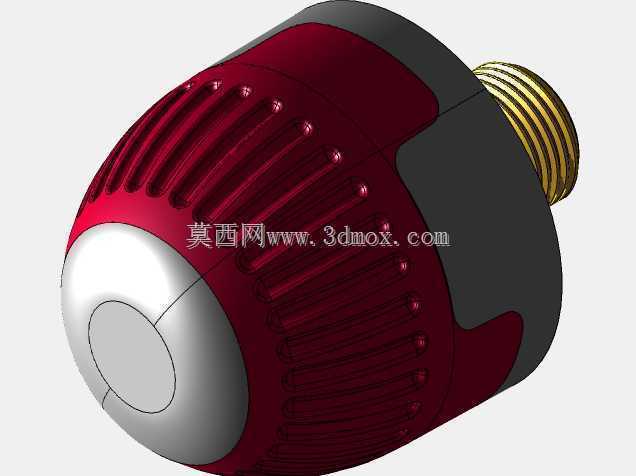

　　低压蒸汽等常见介质的耐蚀性足以满足多数通用工况的使用需求，无需额外做高成本的表面防腐处理。内部核心的动作执行结构采用圆柱螺旋压缩弹簧作为压力敏感元件，弹簧的预压缩量直接对应阀门的开启压力设定值，设计时需要根据目标开启压力计算弹簧的刚度、有效圈数以及预压变形量，确保弹簧力与介质作用在阀瓣上的推力在设定压力点达到平衡，当介质压力超过设定值时，推力克服弹簧预紧力推动阀瓣抬升，介质顺着阀体内腔的导流通道从侧部泄放口排出，避免压力持续攀升引发管路爆裂、容器变形等安全事故。从安装边界来看，这类阀门的底部采用标准内螺纹连接接口，能够直接匹配同通径的低压管路外螺纹接头，安装时需要保证阀门垂直安装在承压设备或管路的最高压力点位置，

　　泄放口需要朝向无人员操作、无精密设备的安全方向，避免泄放时的高速介质或高温蒸汽造成人员烫伤、设备损坏；阀体外部的弧形红色护罩一方面是作为弹簧腔的外部防护结构，避免外界灰尘、水渍进入弹簧腔造成弹簧锈蚀卡涩，另一方面醒目的红色标识也能方便运维人员在复杂管廊中快速识别安全泄压装置的位置，日常巡检时可以直接通过护罩的完整性判断阀门是否存在外力磕碰损伤。结构设计上，阀瓣与阀座的密封面采用平面贴合结构，相比锥面密封加工难度更低，铸铁阀体上的阀座密封面可以直接在铸造后通过精车加工达到密封所需的平面度与粗糙度要求，后期维护时如果密封面出现冲蚀磨损，只需重新车削密封面或更换密封垫片即可恢复密封性能，大幅降低现场运维的配件成本与维修难度；

　　弹簧腔与介质流道之间设置有导向结构，能够保证阀瓣在升降动作过程中始终保持与阀座的同轴度，避免阀瓣偏斜造成密封不严、提前泄放或者回座卡涩的问题，导向部位预留有足够的配合间隙，能够兼容铸铁件在温度变化下的热胀冷缩量，避免高温工况下导向结构抱死导致阀门失效。在实际工况适配中，这类铸铁安全阀的适用压力区间普遍在1.6MPa及以下的低压管路系统，相比铸钢、不锈钢材质的高压安全阀，铸铁版本的成本优势十分明显，完全能够满足民用供水、小型供热系统、常规工厂压缩空气支路等非高危工况的压力防护需求，设计时在阀体的壁厚计算上保留了足够的安全余量，即使出现短时超压工况，铸铁阀体也不会出现瞬间碎裂的问题，给运维人员留出应急处置的时间窗口；阀体外部的加强筋结构沿着流道方向与安装接口位置分布，既能够降低铸造过程中的铸件变形风险，也能提升阀体整体的结构强度，在管路安装拧紧的过程中，不会因为扳手扭矩过大造成阀体开裂。从三维建模的角度来看，构建这款模型时需要重点处理弹簧的参数化建模、阀瓣与导向结构的配合间隙、阀体流道的平滑过渡处理，尤其是内腔的导流曲面需要保证介质泄放时的流阻尽可能低，避免泄放过程中产生过大的噪音与介质紊流，同时各个装配部件之间的干涉检查需要覆盖阀瓣全行程的动作范围，确保在阀瓣完全抬升的最大泄放位置，各个运动部件也不会与固定结构发生卡碰，还原真实产品的装配关系与动作逻辑。
