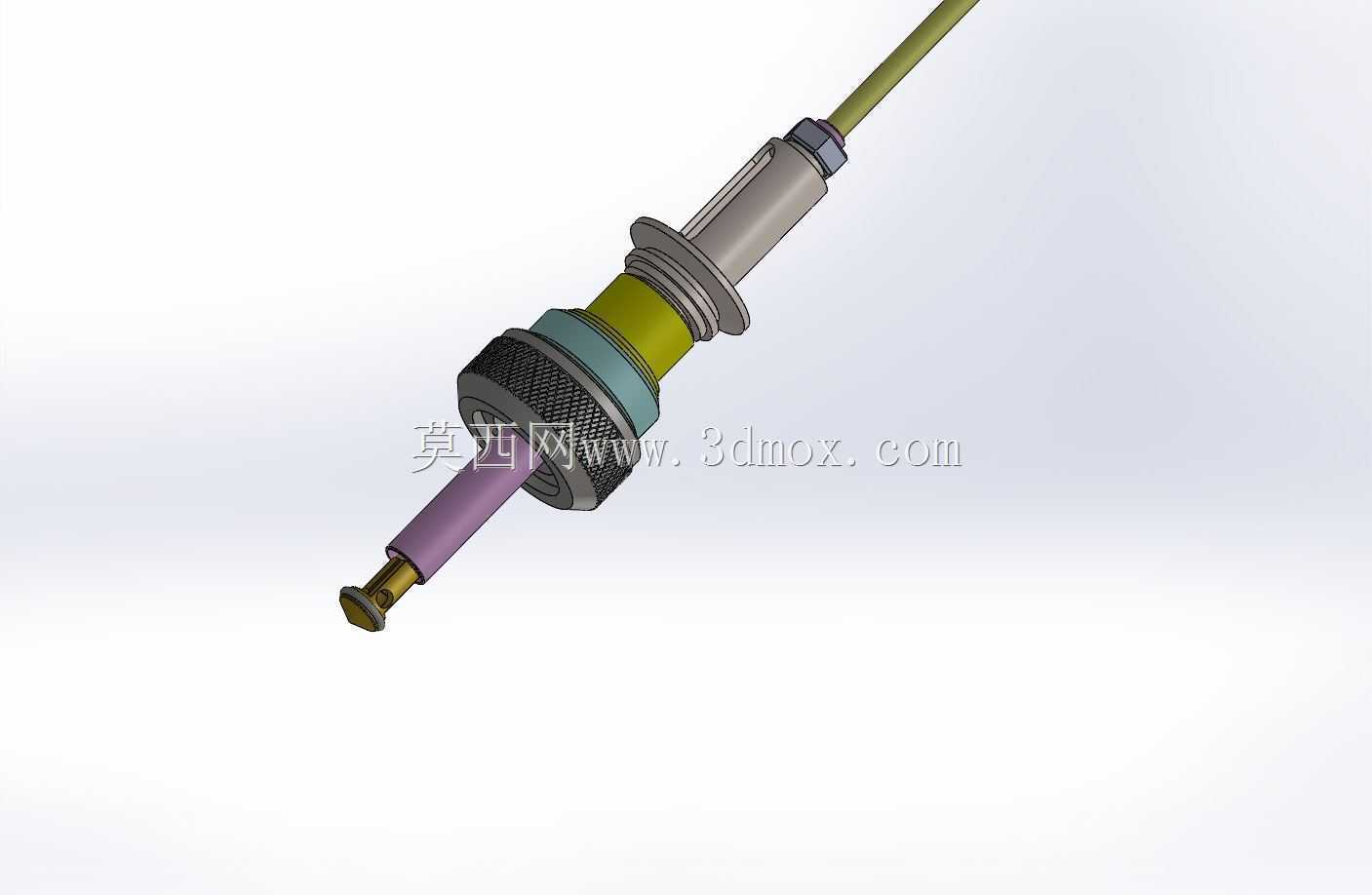

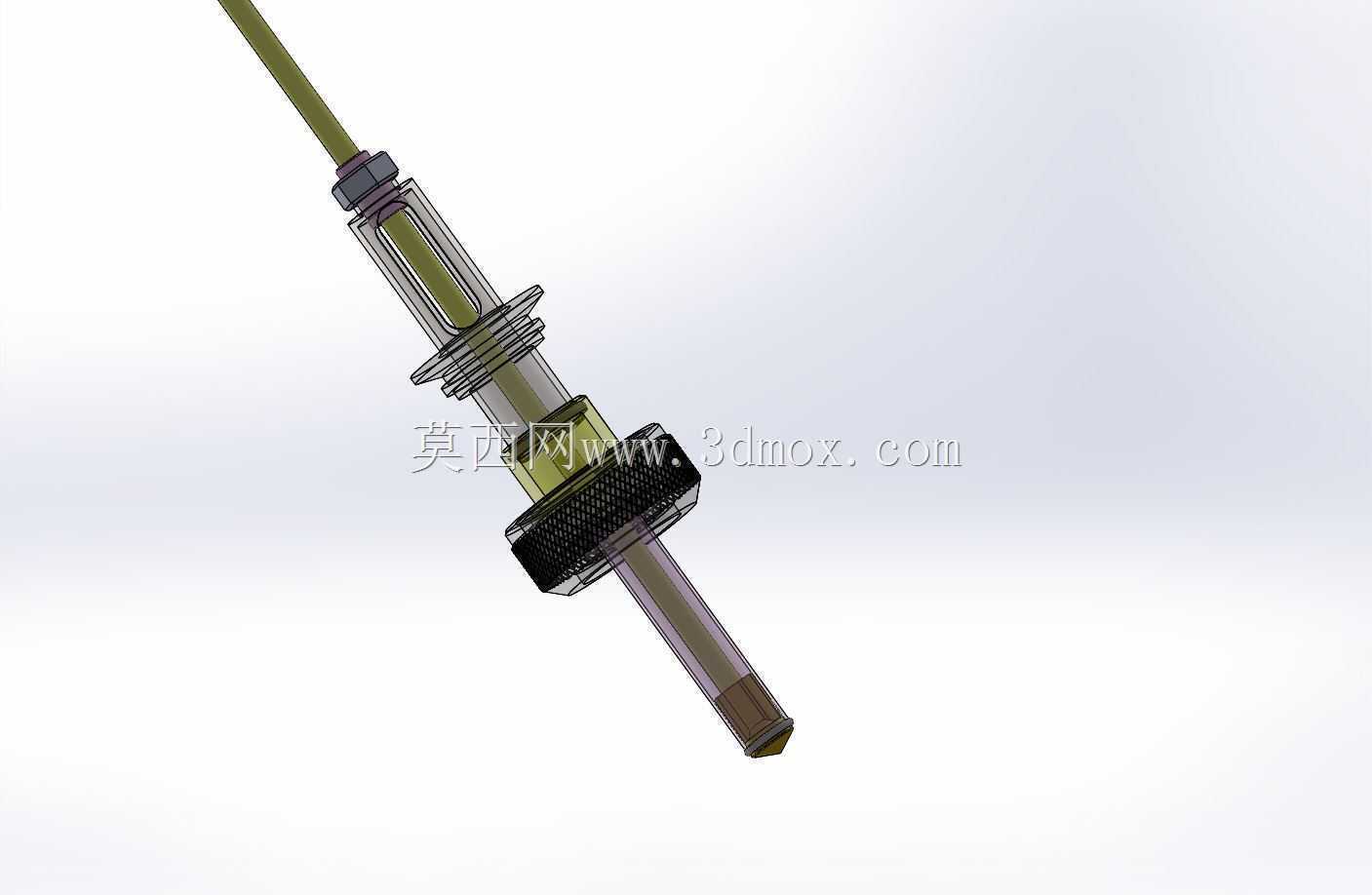

葡萄酒灌装生产线专用灌装控制阀结构

　　在瓶装葡萄酒的量产灌装工段，灌装阀是直接决定灌装精度、酒体防氧化效果与产线运行效率的核心执行部件，这款针对葡萄酒装瓶场景开发的专用阀门，完全适配葡萄酒灌装的特殊工艺要求，区别于通用流体阀门的设计逻辑，其结构设计全程围绕葡萄酒灌装的低扰动、防滴漏、定量精准的核心需求展开。从实际产线适配角度来看，这款阀门可直接安装在回转式葡萄酒灌装机的灌装头工位，适配国内主流的12头、18头、24头回转灌装机的安装接口，安装时需保证阀嘴与下方待灌装玻璃瓶口的同轴度偏差不超过1.5mm，避免灌装过程中酒液飞溅到瓶外壁造成后续贴标工序的粘接不良问题。阀门整体的轴向安装尺寸控制在187mm，最大径向轮廓直径62mm，

　　相邻灌装头的中心距预留量不小于70mm即可完成排布，不会出现相邻工位的结构干涉问题，适配瓶高范围在280mm到380mm之间的标准波尔多瓶、勃艮第瓶等常见葡萄酒瓶型，无需额外加装调整垫块即可完成工位适配。功能设计上，这款阀门采用了双通路的结构设计，主通路用于酒液的定量输送，副通路用于灌装过程中的瓶内空气回流，避免灌装时瓶内压力升高导致的酒液喷溅、灌装量不准的问题，同时副通路的进气端做了惰性气体接入预留，可在灌装前先向瓶内充入氮气或者二氧化碳，排走瓶内的空气，减少葡萄酒与氧气的接触时长，降低酒体氧化变味的概率，这一设计完全贴合葡萄酒灌装的防氧化工艺要求，是通用饮用水灌装阀不具备的结构特性。

　　阀门的启闭件采用了食品级硅橡胶密封的锥阀芯结构，阀芯的行程控制在12mm，启闭响应时间控制在0.2秒以内，可配合灌装机的定量控制系统实现±1.5ml以内的灌装精度，满足国家瓶装酒类产品的容量偏差要求，同时阀芯关闭时的密封比压经过精准核算，既不会因为压力过大导致密封件过早磨损，也不会因为压力不足出现灌装结束后的滴漏问题，避免滴漏的酒液污染瓶身与输送工装。在流道设计上，这款阀门的内部流道全部做了圆弧过渡处理，没有直角死角与滞留区，流道内壁的表面粗糙度控制在Ra0.8以下，一方面可以减少酒液流动过程中的湍流扰动，避免酒液中单宁、色素等物质因为过度搅动出现氧化或者析出的问题，另一方面也便于灌装结束后的CIP清洗，

　　清洗液可以无死角冲刷所有流道表面，不会残留酒液滋生杂菌，符合食品接触设备的卫生设计要求。阀门的外部结构全部采用304不锈钢材质加工，外露的紧固件也做了防锈处理，可长期处于葡萄酒灌装车间的高湿度、偶尔有弱酸性清洗液溅射的环境中不出现锈蚀问题，日常维护时仅需定期更换阀芯处的密封件即可，密封件的更换无需将整个阀门从灌装机上拆下，仅需拧下阀嘴端的锁紧螺母即可完成更换，单工位维护时长不超过5分钟，可大幅减少产线停机维护的时间。从实际使用的工况适配来看，这款阀门的适用灌装压力范围在0.1MPa到0.3MPa之间，适配自流灌装、低真空灌装等多种葡萄酒常用灌装工艺，既可以用于静止葡萄酒的灌装，也可通过调整阀芯密封件的耐受参数适配含气起泡葡萄酒的灌装需求，不需要对阀门主体结构做改动。设计过程中也充分考虑了与现有灌装机配件的通用性，阀门的上部进料接口采用了通用的快装卡盘结构，可直接与灌装机的进料酒缸管路对接，不需要额外加工转换接头，下部的阀嘴做了防溅导流设计，酒液流出时会沿着瓶壁缓慢流入瓶底，不会因为酒液直接冲击瓶底产生大量泡沫，避免泡沫溢出瓶外造成的酒液损耗与瓶身污染。
