三联位开关插座暗装金属固定支架结构

　　在民用建筑电气布线、室内装修配电施工场景中，这类三联位金属安装支架是墙装开关插座组件的核心承载结构，主要承担暗装环境下开关插座功能模块与墙体预埋底盒之间的连接固定作用，替代传统塑料支架解决高温环境、频繁插拔工况下的结构形变、固定失效问题。从实际使用场景来看，这类支架多用于86型通用底盒的三联位扩展安装，适配住宅客厅、办公区工位墙面、酒店客房床头等需要同时布置多组开关、插座的点位，相比单联支架减少了底盒预埋的拼接误差，统一了面板安装的平面度基准。

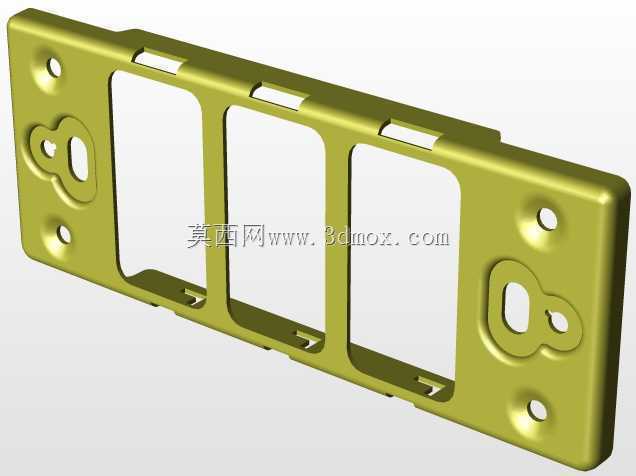

　　设计层面首先考虑的是冲压加工的工艺可行性，整体采用冷轧钢板一次冲压弯折成型，主体为带三个等距矩形镂空的平板基底，三个镂空位对应三组开关或插座功能模块的安装避让空间，镂空边缘做了向内的翻边处理，一方面提升薄板结构的整体抗扭刚度，避免安装拧紧螺丝时板面发生翘曲，另一方面翻边形成的限位台阶可以卡住功能模块的侧边，限制模块装入后的前后窜动。板面的安装孔位做了差异化设计，两端的沉头孔对应底盒的标准固定螺柱位置，孔位周边做了局部压凸强化，避免螺丝锁紧时孔位周围板材被压溃变形；靠近两端镂空区域的异形孔是功能模块的卡扣让位结构，适配市面上主流模块的弹性卡脚装配，不需要额外螺丝即可实现模块的预固定，提升现场装配效率。

　　支架侧边的弯折边上均匀布置了向外的弹性卡爪，这部分结构是针对暗装底盒间隙公差的适配设计，当支架装入预埋底盒时，卡爪会在底盒内壁的挤压下产生弹性形变，自动补偿底盒预埋时产生的左右、上下位置偏差，让支架始终保持居中定位，避免后续面板安装出现与墙面缝隙不均的问题。板面的所有外露边缘都做了圆角钝化处理，没有尖锐的冲压毛边，避免现场施工时划伤作业人员，同时也防止穿线过程中割破电线绝缘层造成漏电隐患。

　　从安装边界尺寸来看，支架整体长度适配三个86型模块并排安装的总宽度，宽度方向与标准暗装底盒的内空尺寸匹配，弯折边的高度控制在12mm以内，不会超出底盒的内部深度空间，即使底盒内布置了多组并线接头，也不会出现支架压到电线的情况。板面的平面度公差控制在0.3mm以内，保证安装后面板与墙面完全贴合，不会出现一侧凸起的缝隙。材料选用1.2mm厚的冷轧碳素钢板，表面做彩锌钝化处理，在潮湿的厨卫安装环境下也能具备足够的防锈能力，长期使用不会出现锈蚀膨胀导致面板顶起的问题。

　　实际选型应用中，这类金属支架相比同规格塑料支架的抗冲击性能提升明显，在频繁插拔插头、反复按动开关的长期工况下，不会出现塑料支架常见的螺柱滑牙、板面断裂问题，尤其适合公共区域、商业场所等高频使用的配电点位。结构设计上充分考虑了现场施工的容错性，即使底盒预埋出现最多2mm的位置偏差，通过支架上的长圆孔余量、侧边弹性卡爪的自适应调整，依然可以保证面板的端正安装，不需要额外对底盒进行剔凿修正，大幅降低装修施工的返工成本。
