E27灯座拉深成型工序金属结构件

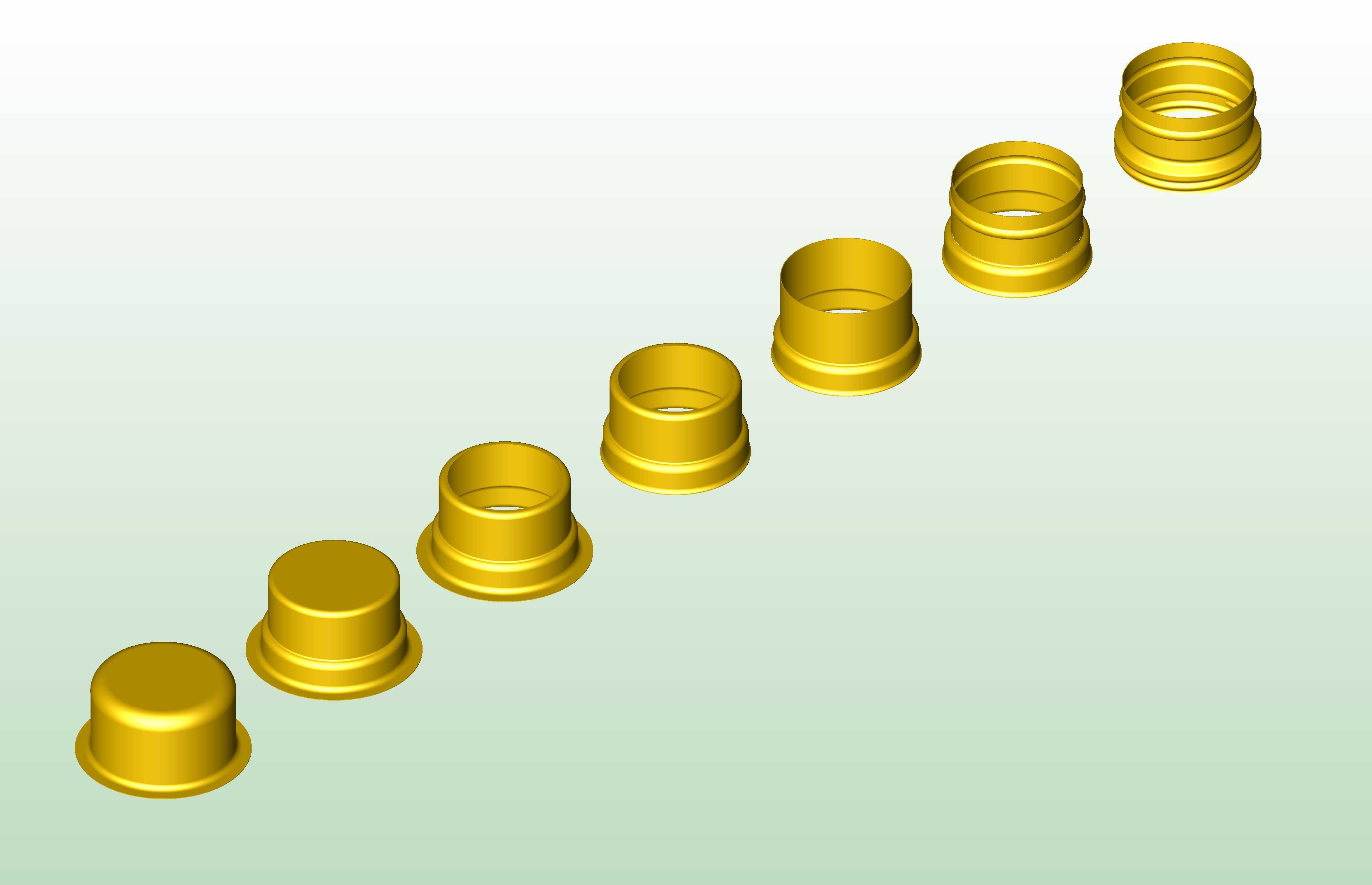

　　日常照明场景里随处可见的E27螺口灯座，其金属导电基座的成型离不开多道次拉深工序的逐步塑形，这套结构件完整呈现了从平板毛坯到最终带法兰螺口筒体的全工序成型形态，覆盖了从初始拉深到最终整形的各个中间状态，能给冲压工艺排布、模具结构设计提供非常直观的实体参考。做冲压模具设计的工程师都清楚，带法兰的薄壁筒体类零件拉深最容易出现的问题就是法兰起皱、筒壁拉裂，尤其是灯座这类需要后续滚制螺纹、还要保证装配同轴度的零件，每一次拉深的变形量控制、圆角半径选取都直接影响最终成品率。这套结构件的各道次形态，能清晰看到每一步拉深后筒体高度、直径、法兰宽度的变化规律，初始拉深阶段采用较大的凹模圆角，降低材料流动阻力，

　　避免平板毛坯在第一次塑形时因变形量过大出现拉裂，后续逐次拉深过程中逐步缩小筒体直径、增加筒体高度，同时控制法兰部分的材料不再向内流动，保证法兰边的平整度，为后续的切边、滚螺纹工序预留足够的加工余量。从实际装配边界来看，最终成型的E27拉深件法兰边外径需要匹配灯座塑料基座的安装卡槽尺寸，筒体内径要保证后续安装导电触片时的配合公差，筒体口部的台阶结构是为了和绝缘内衬做卡接配合，避免使用过程中金属筒体出现松动移位。不同工序的半成品形态也能给工艺验证提供参考，比如第二次拉深后的筒体直壁段厚度变化、第三次拉深后底部圆角处的材料减薄率，都是工艺设计时需要重点校核的参数，很多新手做拉深模设计时容易直接按最终尺寸反推毛坯，忽略各道次的材料硬化效应，

　　往往试模时会出现局部拉裂或者起皱的问题，对照这套实体的各工序形态，就能更合理地分配各道次的拉深系数，安排必要的中间退火工序来消除材料冷作硬化的影响。在灯具生产的实际产线中，这类拉深件通常采用多工位级进模或者多台单工位压力机连线生产，每道工序的定位基准都要和前序保持一致，这套结构件上的各道次形态也能直观体现定位基准的选择逻辑，都是以法兰边的外轮廓作为主要定位基准，保证逐次拉深过程中筒体和法兰的同轴度，避免最终成品出现偏心，导致后续滚螺纹时螺牙不均匀，装配灯泡时出现卡滞或者接触不良的问题。另外，这类薄壁拉深件的表面质量要求也比较高，因为灯座属于外露导电部件，表面不能有明显的拉痕、褶皱，所以在拉深过程中润滑工艺的选择、

　　压边力的调整也可以结合各工序的变形特点来匹配，比如初始拉深时压边力要适当加大，防止法兰边起皱，后续整形工序压边力适当降低，避免筒壁过度减薄影响结构强度。从结构功能上来说，最终成型的拉深件作为灯座的金属外壳，一方面要承担和灯泡螺口的导电连接作用，另一方面还要和塑料绝缘基座配合，起到固定内部导电零件、防护内部电路的作用，所以筒体的圆度、法兰边的平面度都有明确的形位公差要求，这些公差的保证全靠前面各道拉深工序的精度累积，任何一道工序出现尺寸超差，都会导致最终成品无法满足装配要求。很多做小五金冲压的工厂在开发E27灯座这类产品时，往往因为拉深工序排布不合理，导致成品率偏低，对照这套完整的工序成型结构，就能快速梳理出合理的工艺路线，减少试模次数，降低模具开发成本。
