三接口环形氧气阀分流调节结构设计

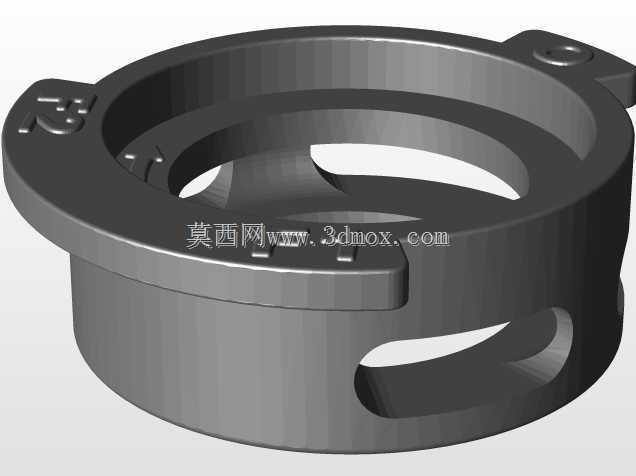

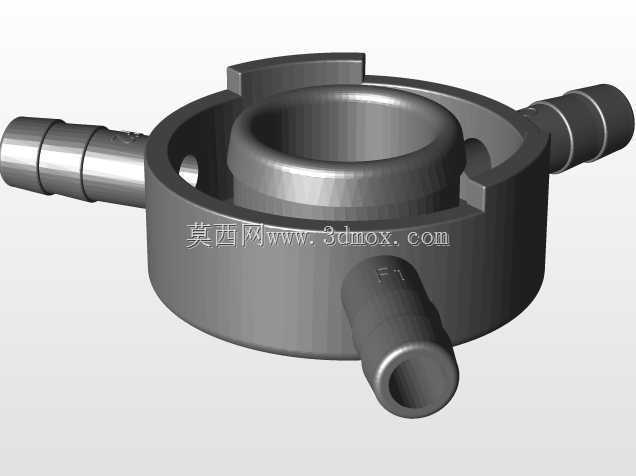

　　在医用供氧、工业气路输送、小型制氧设备配套的场景里，这类三接口环形氧气阀的应用覆盖了从病房终端分流、小型焊接工位气路分配到便携制氧设备输出调节的多个环节，核心作用是在单路氧气输入的前提下，实现两路独立输出的通断与流向切换，避免多管路独立布设带来的空间冗余与阀件堆叠问题。从结构设计逻辑来看，采用环形主体作为核心承载结构，是为了让三个接口的气路流转路径尽可能缩短，减少气阻损耗——环形内腔的流道做了等径圆弧过渡，没有直角弯折区域，氧气在阀腔内流动时不会出现局部紊流，输出压力的波动值可以控制在极小范围内，满足医疗场景下供氧压力稳定的硬性要求。三个接口沿环形阀体周向均匀分布，每个接口的端部都做了标准外锥面结构，适配通用的氧气软管快插接头，

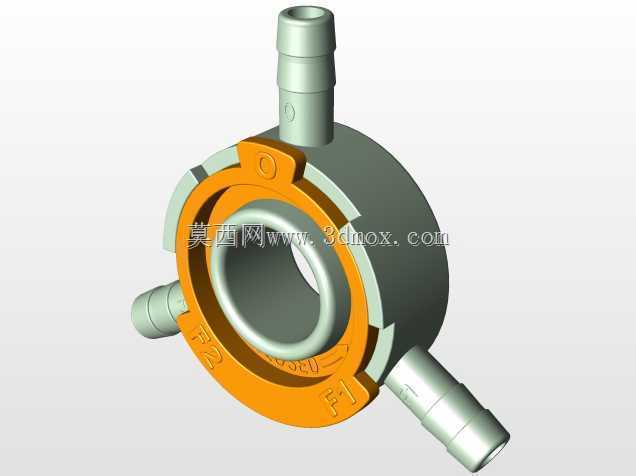

　　安装时不需要额外加工转接件，直接推入卡紧即可完成密封，接口的轴向伸出长度经过测算，既保证了接头插拔时的操作空间，不会出现相邻接口干涉的问题，又不会因为伸出过长导致安装后整体占用空间过大，在紧凑的设备舱内布设时，环形结构可以直接套在周边柱状构件外侧，充分利用设备内的闲置环形空间，不需要额外预留整块的安装区域。阀体表面的流向标识采用模压成型的凸起字符，分别标注了不同接口的通断方向与档位，F1、F2对应两路独立输出，O位对应全关状态，标识的凸起高度控制在0.3mm，既不会因为凸起过高在安装时被剐蹭脱落，也能让操作人员在光线不佳的检修场景下通过触摸快速识别档位，避免误操作。调节旋钮与环形阀体采用同轴嵌套设计，

　　转动时的阻尼来自内置的密封橡胶圈，既保证了转动过程中档位切换的清晰手感，每个档位都有明确的卡位反馈，不会因为设备振动导致档位自行偏移，又能实现阀腔与外部的完全密封，避免氧气泄漏带来的安全隐患。从安装边界来看，环形阀体的中心通孔为光孔结构，可以直接穿装固定螺栓，将阀件固定在设备的安装面板上，固定孔的中心距与常规面板安装孔位通用，不需要重新打孔适配；整体的厚度控制在较薄的区间，安装后突出面板的高度不会影响周边其他构件的布设，三个接口的朝向可以根据实际布线需求在安装时调整，松开中心固定螺母后转动阀体到合适角度再锁紧即可，不需要重新设计管路走向。在功能实现上，当旋钮转动到对应档位时，阀腔内的密封垫会精准封堵对应流道，实现单路输出、

　　双路同时输出或者全关的不同状态，密封垫采用耐氧气老化的硅橡胶材质，长期接触高浓度氧气不会出现材质硬化、开裂的问题，使用寿命可以满足设备全生命周期的使用要求，不需要频繁更换密封件。流道的通径设计匹配常规氧气输送的流量需求，在双路同时输出时，每一路的流量都能达到额定值，不会因为流道分流出现单路流量不足的问题，适配不同场景下的氧气使用需求。
