带流量调节功能的医用氧气阀分离结构

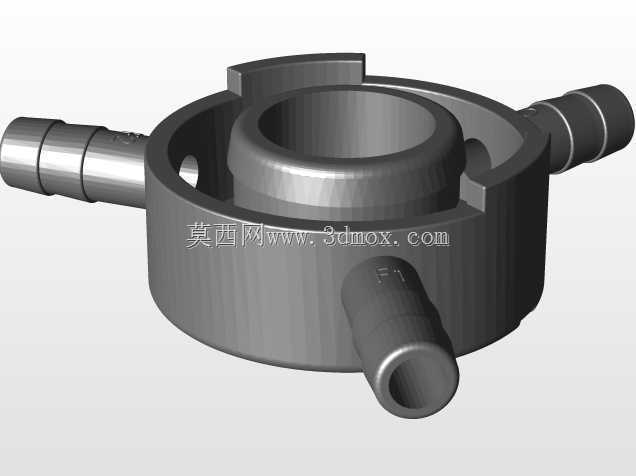

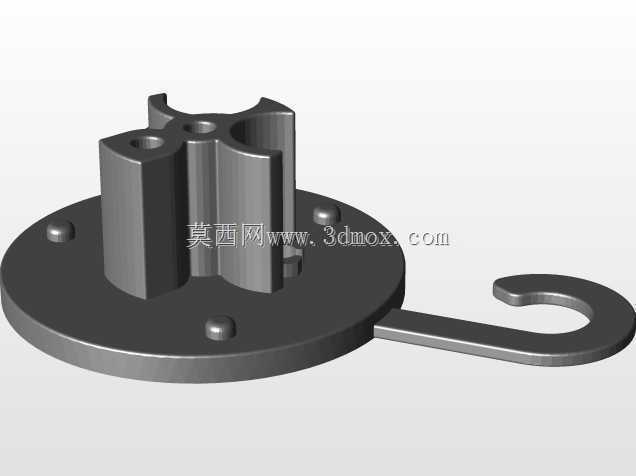

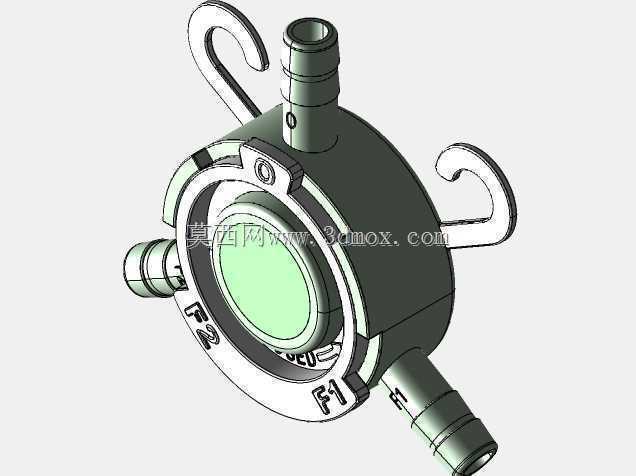

　　在医用呼吸支持、高原供氧、小型制氧设备的气路搭建场景中，这类集成流量控制的氧气阀分离结构是气路分配的核心部件，区别于常规单通路截止阀，它需要同时完成多通路气路的通断切换、流量档位调节、不同支路气路的独立输出三个核心功能，避免单通路阀件需要外接多通接头带来的泄漏风险与装配冗余。从结构设计逻辑来看，整个阀体采用圆盘式集成布局，中心区域为阀芯容置腔，内置带导流槽的旋转阀芯，阀芯与阀座之间采用平面密封配合，密封面的平面度公差控制在0.02mm以内，保证各档位切换时不会出现内漏；三个呈120°均匀分布的外伸管路接口分别对应不同的流量输出支路，接口采用标准外锥面结构，可直接与医用氧气管路的快插接头或锁紧螺母配合，不需要额外加装转接头，

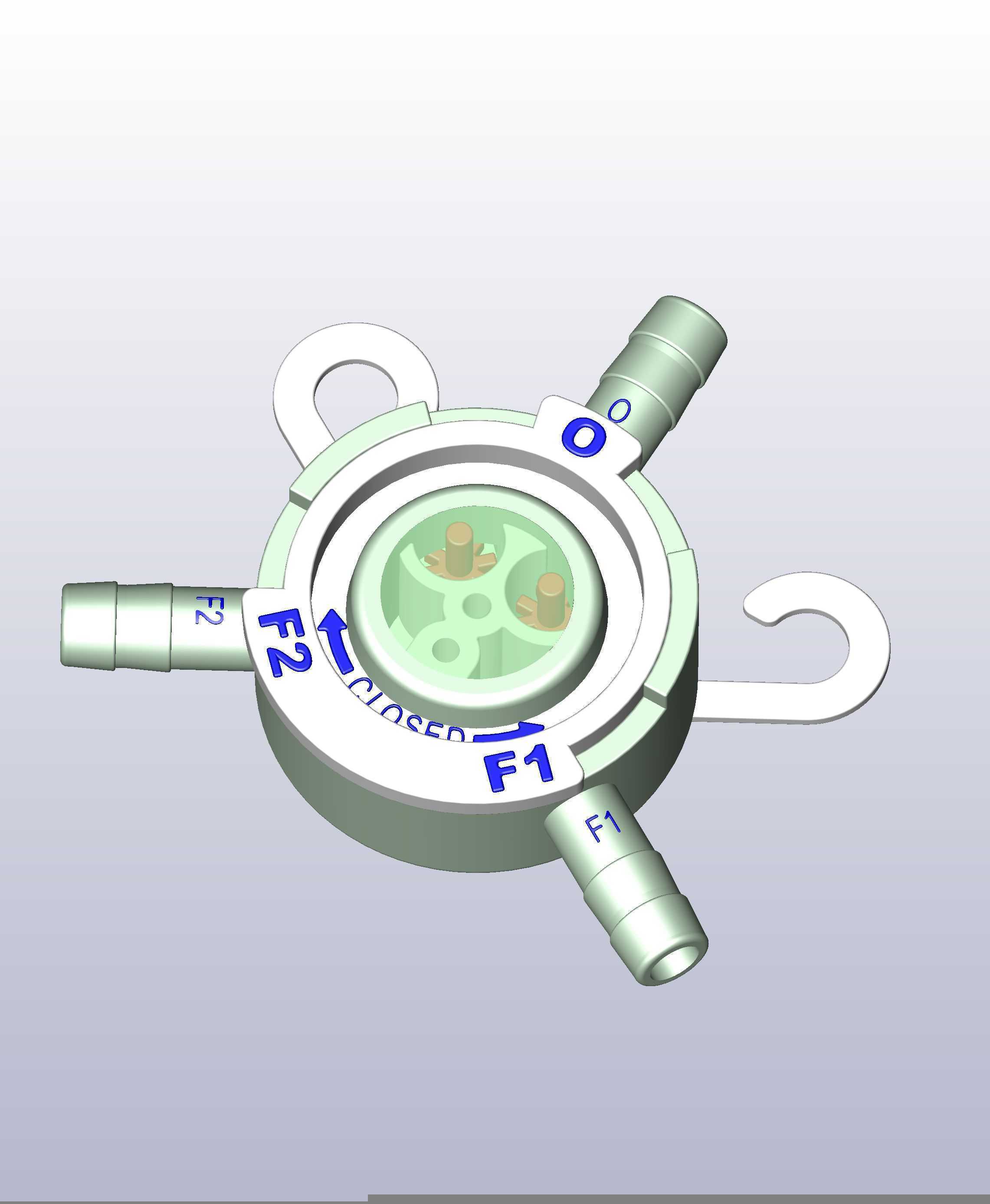

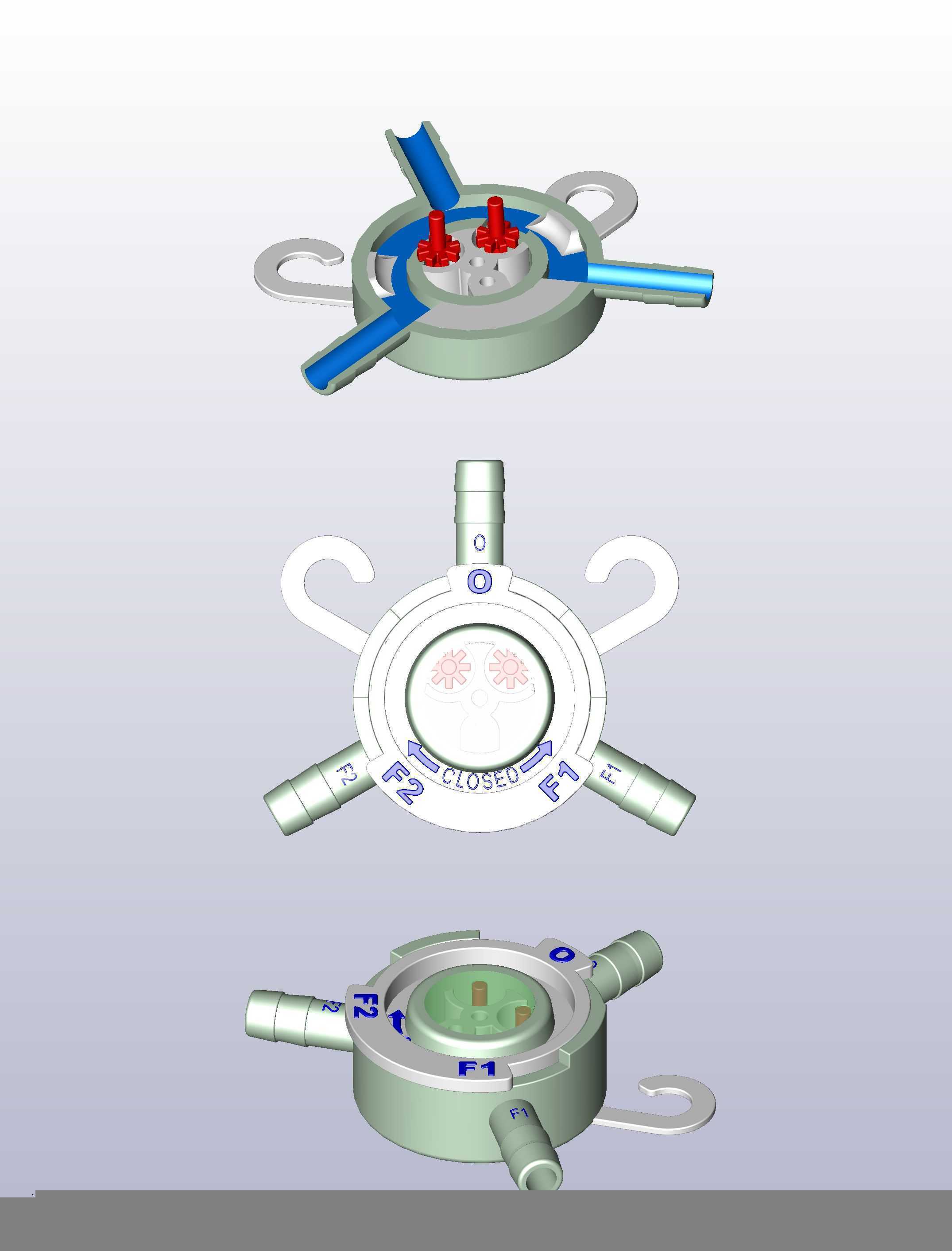

　　接口的通径根据常用供氧流量需求设置为6mm，可覆盖单路0.5-15L/min的常规供氧流量范围。阀体上的两个对称吊耳结构并非装饰结构，是为了在便携供氧设备、移动供氧站的安装场景中，可通过扎带、卡扣直接将阀体固定在设备面板或支架上，不需要额外设计安装法兰，吊耳的开孔直径为8mm，可适配常规的M6固定螺栓或标准尼龙扎带，安装时阀体与安装面的预留间隙不小于5mm，避免管路插接时与安装面产生干涉。流量调节档位直接刻印在阀体上端面，从关闭位到各档位的旋转角度经过精准限位，阀芯旋转到对应档位时，导流槽会精准对接对应支路的进气孔，同时通过导流槽的通流截面变化控制对应支路的输出流量，档位切换的旋转力矩控制在0.2-0.5N·m之间，

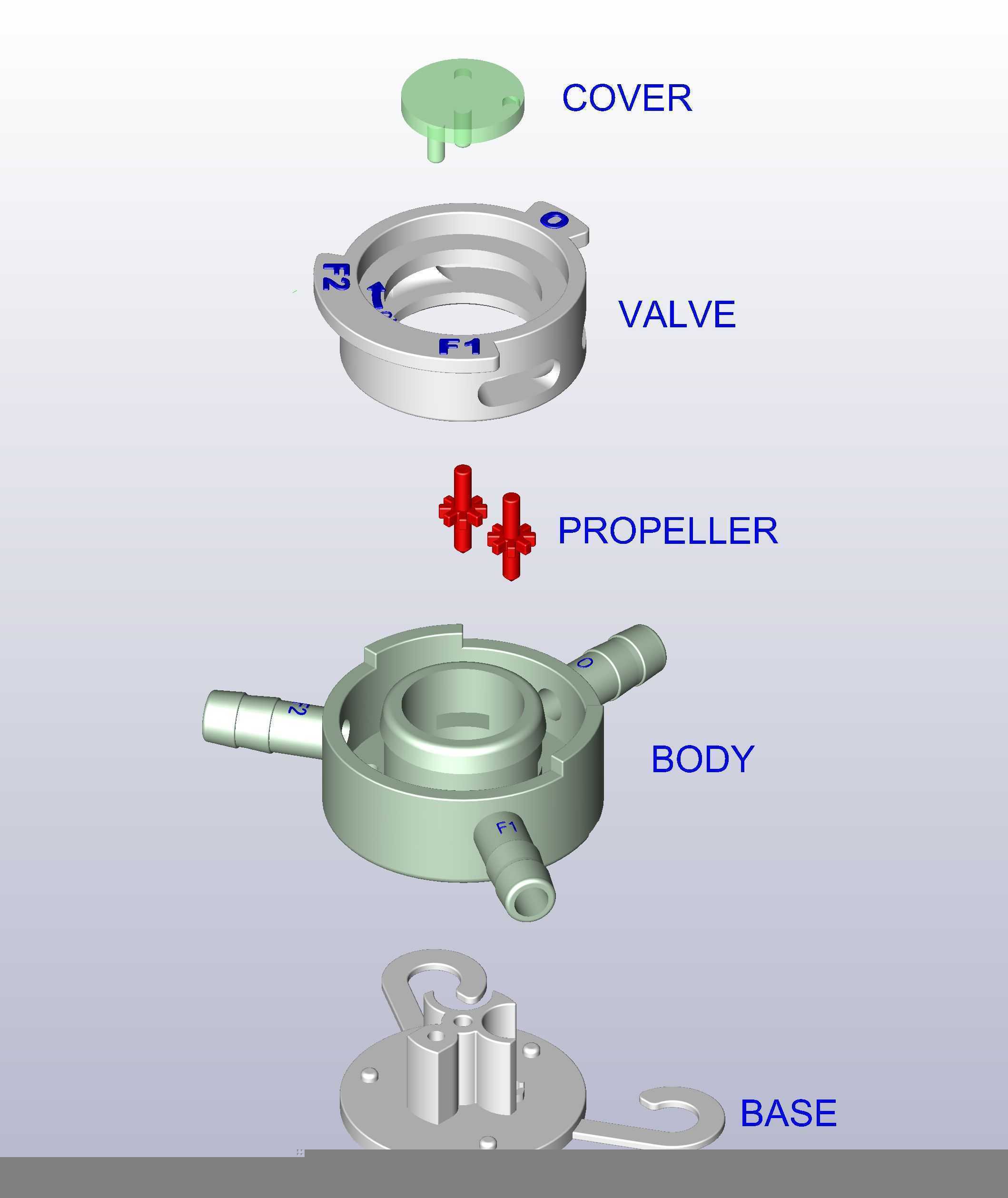

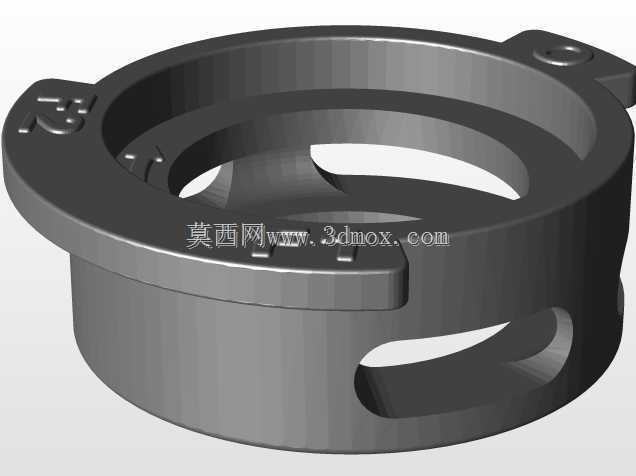

　　既保证操作时的清晰档位反馈，也不会因为力矩过大导致医护人员或使用者操作费力。阀体上端的环形限位槽与阀芯上的限位凸台配合，可将阀芯的旋转行程限制在0-270°范围内，避免过度旋转导致阀芯错位或密封面磨损，整个阀芯的轴向定位采用卡簧式结构，装配时不需要专用工具即可完成阀芯的拆装，方便后期对密封面进行清洁或更换密封件。从安装边界来看，整个阀体的最大外轮廓直径为92mm，含管路接口的最大横向尺寸为145mm，阀体总高度为38mm，安装时三个外伸接口的周边需要预留至少20mm的操作空间，方便管路的插拔与锁紧操作；阀体的所有流道转角都采用R2以上的圆角过渡，避免直角流道带来的气流紊流与流阻增大，经实测在15L/min的最大流量下，

　　整个阀体的流阻不超过2kPa，不会对供氧系统的输出压力造成明显衰减。在材质选型的适配性设计上，整个阀体的主体结构采用与氧气兼容性良好的铜合金或医用级PC材质建模，密封件位置预留了2mm的密封槽深度，可适配硅橡胶或氟橡胶密封圈，满足氧气接触部件的阻燃、无油兼容要求，避免常规橡胶材质在高压氧气环境下出现老化或燃爆风险。区别于分体式的阀加三通结构，这种集成式设计将多通分配与流量调节功能整合在同一个阀体上，整个气路的密封点从分体式的5个减少到2个，大幅降低了长期使用过程中出现氧气泄漏的概率，尤其适合在移动使用场景下的供氧设备使用，避免因为设备颠簸、管路拉扯导致的接头松动泄漏。在建模细节上，所有配合面的拔模斜度控制在1°以内，既满足注塑或压铸加工的脱模要求，也不会因为斜度过大导致配合间隙过大影响密封精度；管路接口的外锥面采用1:10的标准医用锥度，与国标医用氧气管路接头的锥度完全匹配，保证连接时的密封可靠性。
