带钥匙链挂扣的入耳式有线耳机结构设计

　　这款带钥匙链挂扣的入耳式有线耳机，在常规入耳式音频配件的基础上，整合了便携挂接的结构设计，解决了日常通勤、短途外出时耳机收纳易缠绕、易丢失的实际痛点。从实际应用场景来看，这类结构的耳机既可以作为常规音频输出设备连接手机、便携播放器使用，也可以通过顶部的挂环结构挂靠在钥匙串、背包挂点、工装腰带挂扣上，无需额外配备收纳盒，随取随用，适合外勤作业、短途出行、日常通勤等需要快速取用耳机的场景，避免了耳机放在包内与钥匙、工具等物件缠绕拉扯导致线材损坏的问题。

　　从功能特性来看，耳机主体分为耳塞发声单元、线控收纳壳体、挂扣装饰头三个核心部分。入耳式耳塞部分采用了斜角出音管设计，出音管轴线与耳塞壳体呈12度左右的倾斜角，匹配人体耳道的自然走向，佩戴时可以贴合耳道内壁，减少漏音的同时降低长时间佩戴的胀痛感，耳塞套采用软质弹性材质，和出音管通过环形卡槽配合，更换不同尺寸的耳塞套时可以直接插拔固定，不会出现松脱滑落的问题。线材从耳塞尾部的出线口做了应力释放结构，出线位置做了加厚的软胶包覆，弯折时应力会分散在软胶段，避免线材反复弯折导致内部铜丝断裂，提升线材的抗疲劳寿命。

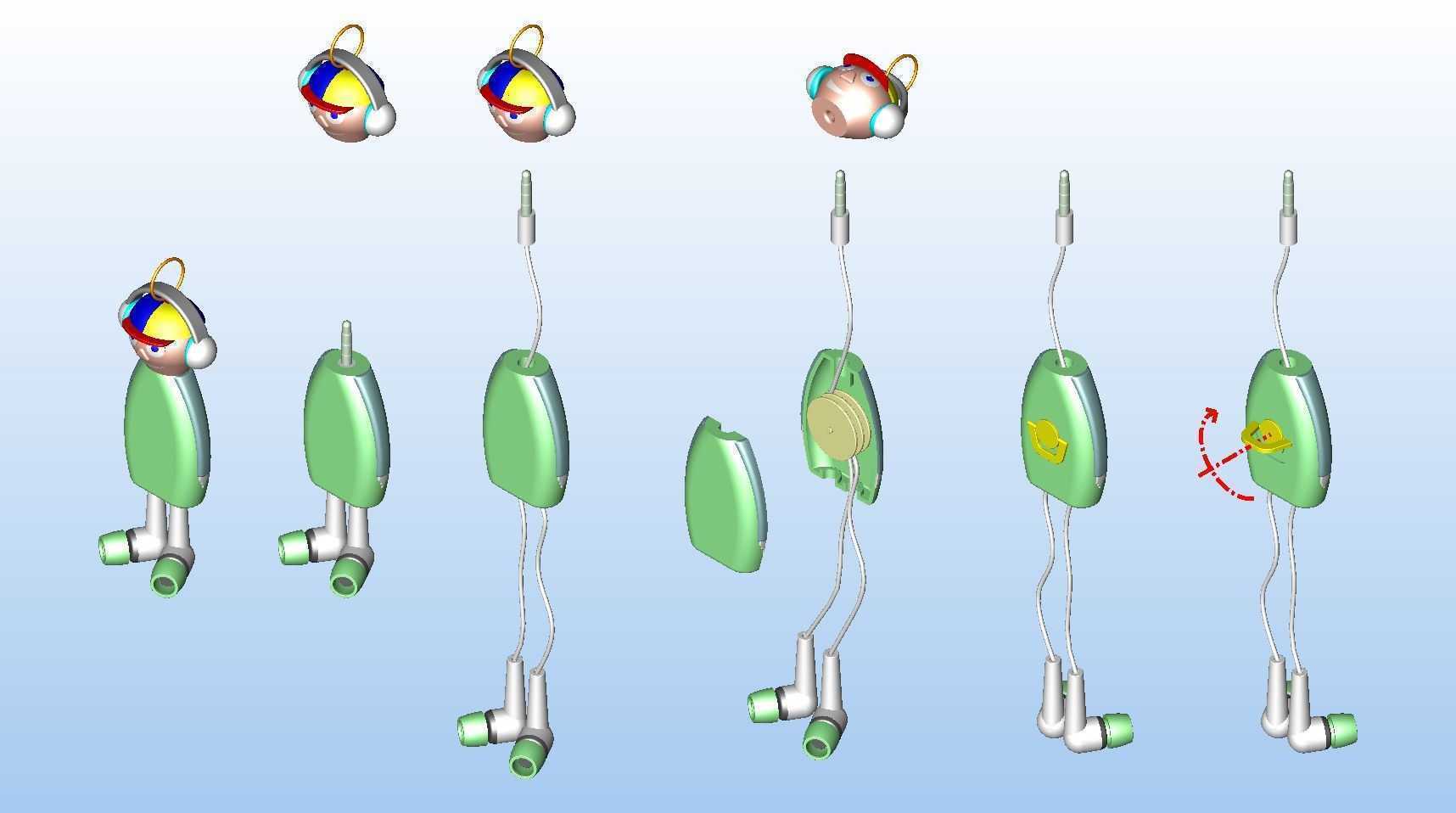

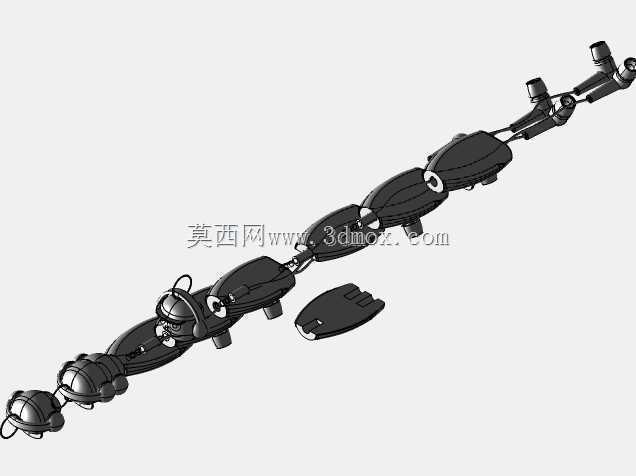

　　中间的绿色壳体是整个结构的核心收纳与线控承载部分，壳体采用上下扣合的装配结构，扣合面设置了定位卡扣与超声焊接筋位，装配时先将内部的PCB线控板、麦克风拾音元件、线材焊点固定在下壳的定位柱上，再扣合上壳通过超声焊接完成密封，壳体表面做了细微的弧面过渡，边缘做了R0.8的圆角处理，握持操作时不会硌手，壳体侧面预留了按键的让位缺口，按键采用悬臂式结构，按压行程控制在0.3-0.5mm之间，操作时反馈清晰，不会出现卡滞的问题。壳体内部预留了绕线的空间，闲置时可以将耳塞线材缠绕在壳体两侧的绕线槽内，避免线材散乱缠绕，绕线槽的边缘做了光滑的圆角处理，不会刮伤线材外被。

　　顶部的钥匙链挂扣部分采用了卡通造型的装饰头，挂环为金属弹性圆环，和装饰头内部的嵌件通过注塑包胶固定，挂环可以360度旋转，挂靠在钥匙串上时不会因为角度问题出现卡滞，装饰头和下方的线控壳体之间通过短挂绳连接，挂绳两端分别固定在装饰头的嵌件和线控壳体的挂柱上，连接强度可以承受5kg以上的拉力，正常使用时不会出现脱落的问题。

　　从设计思路来看，整个结构在满足耳机基本声学功能的前提下，优先考虑了便携性与耐用性，所有的壳体壁厚控制在1.2-1.5mm之间，既保证了壳体的结构强度，也控制了整体的重量，整机重量控制在18g左右，挂在钥匙串上不会有明显的坠重感。装配公差方面，上下壳体的扣合间隙控制在0.1mm以内，按键和壳体让位缺口的单边间隙控制在0.05mm，既保证了按键的活动空间，也避免了缝隙过大进灰的问题。出线口的软胶应力释放段长度为8mm，软胶硬度选用邵氏60度的TPE材质，兼顾了柔韧性与支撑性，线材弯折角度达到180度时，应力释放段可以均匀分散弯折力，不会出现死折。

　　从安装边界与尺寸适配来看，整个产品收拢后的整体长度为65mm，最大宽度为22mm，厚度为12mm，挂靠在常规的钥匙环、背包挂扣上时，不会因为尺寸过大和周边的钥匙、挂饰产生干涉。耳塞部分的出音管直径为5mm，可以适配市面上常规的3.8-5.2mm内径的通用硅胶耳塞套，后期更换配件无需特殊定制。线材采用常规的3.5mm音频插头，插头尾部同样做了软胶应力释放结构，和设备的音频接口连接时，插头外露长度为12mm，不会和设备的保护壳产生干涉，适配绝大多数带3.5mm音频接口的数码设备。整个结构的分件逻辑清晰，没有复杂的抽芯结构，上下壳体都可以采用常规的两板模注塑生产，装配流程简单，适合批量量产，生产过程中不良率可以控制在较低水平。
