桌面式5G调制解调器外观结构设计

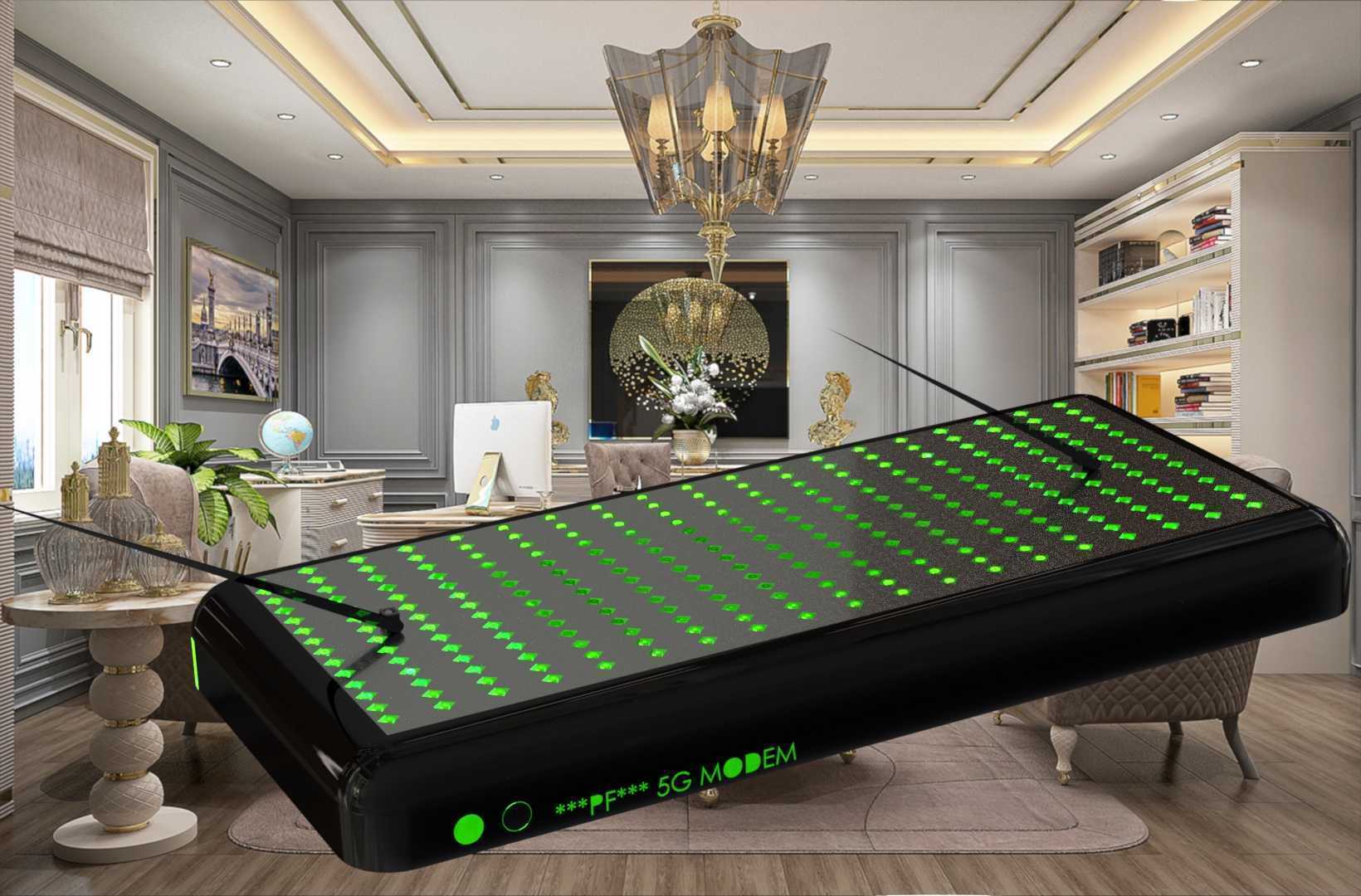

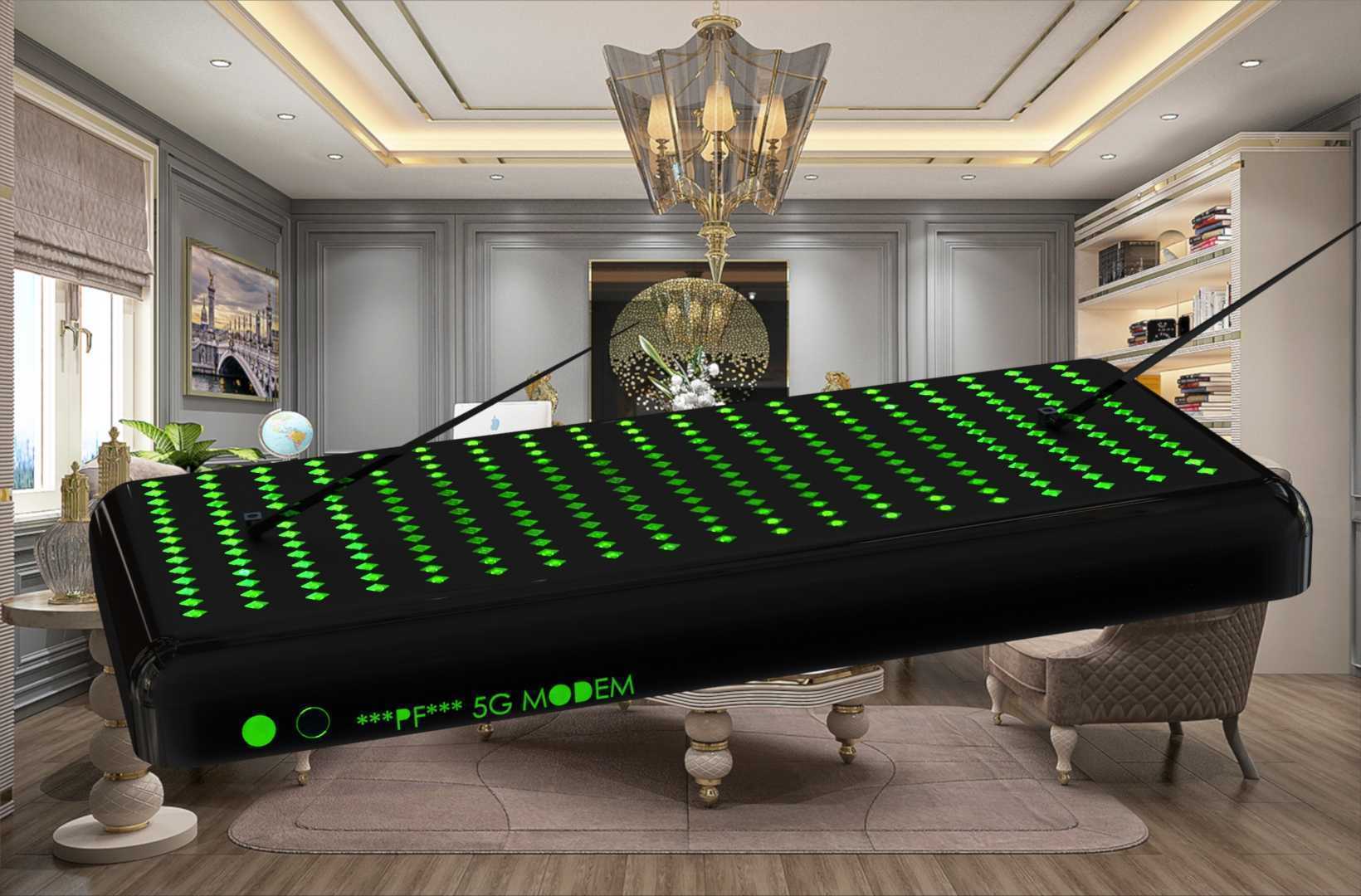

　　这款调制解调器的三维结构设计，首先锚定家庭桌面、小型办公工位的摆放场景做适配，整体采用扁平化长方体造型，机身厚度控制在35mm以内，长度180mm、宽度100mm的尺寸边界，既不会占用过多桌面操作空间，也能保证内部电路板、射频模块、散热结构的排布余量。机身外壳采用哑光阻燃PC材质做主体，顶面做微弧面过渡处理，避免直角棱边的磕碰风险，同时顶面排布的矩阵式状态指示灯，采用嵌入式柔光导光结构，每颗指示灯对应信号强度、网络制式、数据传输、电源状态的独立指示，导光柱做漫反射处理，夜间使用不会产生刺眼的光污染，指示灯间距控制在8mm，排布密度兼顾状态识别清晰度与顶面整洁度。

　　从功能实现的结构设计来看，机身两侧预留的外置天线转轴安装位，采用阻尼可调的铰接结构，天线可实现0-180度俯仰调节、360度水平旋转，用户可根据实际摆放位置的信号遮挡情况调整天线角度，最大化射频信号收发效率，铰接位置做密封胶圈设计，避免日常使用中灰尘、泼溅液体进入机身内部。机身前端侧面排布电源接口、千兆网口、复位按键，接口位置做下沉式处理，插接线材后线材弯折半径预留15mm空间，不会出现线材抵死桌面导致接口受力松动的问题，复位按键采用内凹式设计，按键触发面低于外壳表面2mm，避免日常擦拭、挪动设备时误触复位。

　　散热结构的设计上，机身底部排布矩阵式通风进风口，对应内部主控芯片、射频功放模块的位置预留导热硅胶垫安装位，热量通过导热垫传递到机身内部的金属散热片，再通过自然对流从机身尾部的出风口排出，无风扇的被动散热设计，完全规避运行噪音问题，适配卧室、安静办公区的使用需求，底部四个角位置粘贴防滑硅胶脚垫，脚垫高度3mm，既可以垫高机身保证底部进风通畅，也能增大与桌面的摩擦力，避免线材拖拽时设备移位。

　　设计过程中针对实际使用的细节做了多处适配优化，比如机身顶面的5G MODEM标识采用丝印耐磨涂层，长期擦拭不会出现标识脱落问题，电源指示灯做低亮度待机设计，设备休眠状态下指示灯亮度降低70%，不会干扰夜间休息。内部结构做分层排布，上层为射频天线馈线层，中层为主控电路板与接口层，下层为散热与配重层，底部内置的100g配重块，让设备重心落在机身几何中心偏下位置，挪动、插接网线时不会出现侧翻问题。射频模块的屏蔽罩采用0.3mm厚洋白铜材质，既可以屏蔽外界电磁干扰对信号收发的影响，也能避免自身射频信号对桌面其他数码设备产生干扰，屏蔽罩与电路板之间采用导电泡棉做连续接触，保证屏蔽效能满足家用通信设备的电磁兼容要求。

　　安装与维护的结构设计上，机身外壳采用上下卡扣加两颗隐藏式螺丝的固定方式，螺丝隐藏在底部脚垫下方，日常使用不会看到螺丝孔影响外观整洁，设备出现故障需要检修时，撕开脚垫即可拧下螺丝拆开外壳，内部电路板采用定位柱加螺丝固定，所有接口都做了定位凸台加固，多次插拔线材也不会出现接口开焊问题。天线与机身的连接采用SMA接头直连电路板的结构，天线损坏时可以直接拧下更换，不需要拆开整机外壳，降低后期维护的操作难度。
